Обзор материнской платы ASUS Crosshair V Formula-Z

author avatar
https://secure.gravatar.com/avatar/6331c82095a5be36dedd21d9708ed3b9?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://secure.gravatar.com/avatar/6331c82095a5be36dedd21d9708ed3b9?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://itc.ua/wp-content/themes/ITC_6.0/images/no-avatar.svg

Обзор материнской платы ASUS Crosshair V Formula-Z

Компания ASUS расширила линейку продуктов серии Republic Of Gamers, предложив особую формулу изготовления материнской платы с разъемом Socket AM3+. ASUS Crosshair V Formula-Z является модернизированной версией предшествующей топовой модели производителя на чипсете AMD 990FX. Чем же столь примечательна плата, стоящая дороже флагманской модели процессора AMD для платформы Socket AM3+?

Плата выполнена в черно-красной цветовой гамме, ставшей визитной карточкой устройств, принадлежащих культовой линейке продуктов для увлеченных энтузиастов.

Обзор материнской платы ASUS Crosshair V Formula-Z

Несмотря на то, что плата имеет стандартные габариты для моделей форм-фактора ATX, компоновка Crosshair V Formula-Z очень плотная. Практически вся полезная площадь PCB занята коннекторами, слотами и разнообразными элементами поверхностного монтажа.

Обзор материнской платы ASUS Crosshair V Formula-Z

Четыре слота для DIMM позволяют нарастить объем ОЗУ до 32 ГБ. Разъемы для модулей памяти имеют односторонний механизм фиксации, потому никаких сложностей с их извлечением при установленной видеокарте не возникнет.

Job Interview Crash Course.
Отримайте 6 шаблонів відповідей на співбесіді, які ви зможете використовувати для структурування своїх відповідей. Отримайте знижку 10% за промокодом ITCENG.
Приєднатися

Обзор материнской платы ASUS Crosshair V Formula-Z

Силовая подсистема Extreme Engine Digi+ II выполнена по 10 фазной схеме, при этом ее параметры регулируются с помощью двух цифровых контроллеров. Элементы VRM имеют пассивный охладитель со сложным профилем, который с помощью тепловой трубки связан с радиатором, установленным на микросхеме северного моста чипсета.

Обзор материнской платы ASUS Crosshair V Formula-Z

Часть силовых элементов стабилизатора питания вынесены на обратную сторону PCB. Для улучшения температурного режима работы они прикрыты алюминиевыми пластинами. Отметим, что в данном случае используется винтовое крепление, обеспечивающее надежный контакт с элементами через теплопроводящие прокладки.

Обзор материнской платы ASUS Crosshair V Formula-Z

Один из показателей того, что плата затачивалась производителем для серьезных испытаний – наличие двух разъемов дополнительного питания – восьмиконтактного и четырехконтактного.

Job Interview Crash Course.
Отримайте 6 шаблонів відповідей на співбесіді, які ви зможете використовувати для структурування своїх відповідей. Отримайте знижку 10% за промокодом ITCENG.
Приєднатися

Обзор материнской платы ASUS Crosshair V Formula-Z

Набор слотов расширения включает четыре полноформатных PCI Express x16, а также пару PCI Express x1. Плата позволяет использовать в системе две или даже три видеокарты в режимах SLI и CrossFireX. Первый слот функционирует в полноскоростном режиме, второй и третий делят пополам 16 линий PCI Expess, тогда как последний всегда работает в режиме х4.

Во время экспериментов с мультиадаптерными конфигурациями производитель предлагает усилить питание шины PCI Express, используя для этих целей четырехконтактный разъем EZ_PLUG.

Обзор материнской платы ASUS Crosshair V Formula-Z

Аудиоподсистема платы, получившая название SupremeFX III, имеет ряд технологических особенностей. В данном случае аудиотракт выделен на плате в отдельный сегмент, в цепи используются качественные конденсаторы, а микросхема кодека (Realtek ALC898) прикрыта металлическим защитным кожухом.

Область аудиподсистемы эффектно подсвечивается набором красных светодиодов. Однако, если стильную иллюминацию вы сочтете неуместной, в UEFI есть возможность отключить дополнительную подсветку.

Обзор материнской платы ASUS Crosshair V Formula-Z

Плата, созданная для энтузиастов, вполне ожидаемо располагает расширенным набором приспособлений для тюнинга платформы. В углу PCB расположены крупная клавиша включения системы и кнопка для перезагрузки.

Отдельная клавиша GO_Button позволяет активировать функцию MemOK! для настройки параметров памяти или же быстро загрузить предварительно настроенный профиль.

Для экспресс диагностики удобно использовать панель индикаторов, отражающих проверку ключевых узлов системы на этапе загрузки. Более подробную информацию дает индикатор Q-Code, позволяющий локализировать возможную неисправность системы или подключенного оборудования.

На плате также имеются контактные группы Probe It для замера ряда питающих напряжений с помощью мультиметра.

Обзор материнской платы ASUS Crosshair V Formula-Z

Кнопка DirectKey позволяет при перезагрузке системы гарантированно попасть в оболочку UEFI, а тумблер FastBoot реализует возможности операционной системы Windows 8, позволяя ускорить загрузку ПК.

Во время работы в условиях открытого стенда сложно переоценить важность наличия индикатора активности накопителей.

Профессиональные оверклокеры, использующие азотные системы охлаждения, наверняка отметят для себя наличие джампера LN2 и тумблера Slow Mode, позволяющих избежать проблем со стартом процессора в условиях отрицательных температур.

Создать эффективную воздушную систему охлаждения помогут восемь четырехконтактных разъемов для подключения вентиляторов. При этом в случае с тремя из них (OPT_FAN1–3) обороты вентиляторов могут регулироваться в зависимости от показаний внешних термодатчиков. Коннекторы для их подсоединения также размешены на плате, а вот самих термопар в комплекте нет, о них придется позаботиться самостоятельно.

Характерная черта плат нового поколения от ASUS – поддержка аппаратной технологии USB BIOS Flashback, которая позволяет обновить или восстановить прошивку с USB-накопителя при этом не требуя загрузки системы. Для этого понадобится предварительно записать на флешку файл с BIOS, присвоив ему определенное название (в данном случае – С5FZ.CAP), установить накопитель в USB-разъем с белым пластиковым сердечником и на три секунды зажать кнопку ROG Connect.

Функциональное оснащение платы также на высоком уровне. В качестве сетевого контроллера используется проверенное гигабитное решение от Intel (82583V).

Обзор материнской платы ASUS Crosshair V Formula-Z

Дисковая подсистема платы позволяет подключить до десяти накопителей по интерфейсу SATA 6 Гб/c, при этом шесть устройств обслуживает южный мост чипсета, еще два внутренних порта и пару External SATA обеспечивают дополнительные контроллеры.

Чипсет AMD 990FX не имеет встроенной поддержки USB 3.0, однако владельцы платы не будут испытывать недостатка в этих портах. Три дополнительный контроллера от ASMedia позволят подключить до шести устройств с помощью этой скоростной шины. Четыре соответствующих порта выведены на интерфейсную панель, еще для двух используется внутренний разъем.

На плате также имеется коннектор TB_HEADER, предназначенный для подключения внешнего контроллера шины Thunderbolt от ASUS.

Обзор материнской платы ASUS Crosshair V Formula-Z
Задняя панель платы щедро сдобрена интерфейсными разъемами. Универсальный PS/2, восемь USB 2.0, четыре скоростных порта USB 3.0, пара разъемов External SATA и сетевая розетка. Для подключения акустики предлагаются шесть аудиоджеков и оптический цифровой выход. Кроме того на панели расположена кнопка обнуления CMOS-памяти, а также клавиша активации технологии ROG Connect, позволяющей управлять платформой с помощью другого ПК или ноутбука.

Комплектация

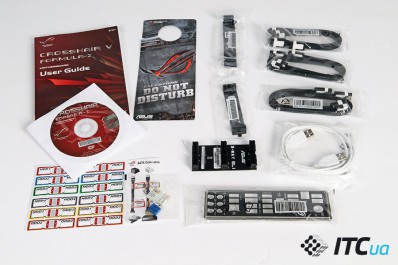

Плата достойно укомплектована. Подробное руководство, диск с драйверами и ПО, заглушка на заднюю стенку корпуса, шесть кабелей SATA, панельки Q-connector для удобного подключения индикаторов и кнопок передней панели. Также имеется кабель ROG Connect с USB-разъемами для подсоединения ведущего ПК или ноутбука.

Кроме того в поставку включены мостики CrossFireX и SLI, а также переходник для объединения трех видеокарт с чипами NVIDIA. При монтаже дисковой подсистемы полезной могут оказаться наклейки для быстрой идентификации интерфейсных кабелей, ну а для любителей поиграть имеется жизнеутверждающая табличка на дверь с просьбой не беспокоить.

В работе

Оболочка UEFI от ASUS имеет стилизированный облик и хорошую структурированность разделов. Количество параметров, доступных для изменения, в данном случае впечатляет.

Программная поддержка также на высоте. Комплекс AI Suite II включает целый ряд сервисных приложений, позволяющих настроить систему.

Обзор материнской платы ASUS Crosshair V Formula-Z

Утилита TurboV EVO дает возможность ускорить процессор. В случае с AMD FX-4100 выбор опции «Быстрый разгон» увеличил частоту системной шины с 200 до 203 МГц. Учитывая неизменный множитель, итоговый прирост по частоте составляет всего порядка 60 МГц – весьма скромно.

Обзор материнской платы ASUS Crosshair V Formula-Z

При использовании режима «Экстремальный разгон», плата поэтапно повышает частоту системной шины, проверяя стабильность работы системы. Сам процесс довольно любопытно анимирован. Максимальный результат, которого удалось достичь таким методом – 4338 МГц (241 МГц х 18).

Обзор материнской платы ASUS Crosshair V Formula-Z

Тем самым базовая частота была увеличена на 21%. Вполне неплохо, как для одного клика мышки.

Однако потенциальный владелец Crosshair V Formula-Z вряд ли на этом остановится. Плата подмывает идти до конца. Часть ключевых параметров можно изменять здесь же, в TurboV EVO, но для точечных модификаций, которые опытные оверклокеры проделывают с точность заправских системных хирургов, нужно обращаться в UEFI.

В ручном режиме увеличив напряжение питания процессора до 1,45 В, нам удалось разогнать чип до 4800 МГц, при этом частота системной шины была повышена до 320 МГц.

Обзор материнской платы ASUS Crosshair V Formula-Z

Примечателен также тот факт, что тестовый комплект памяти DDR3-2000 стабильно работал в режиме DDR3-2400.

Обзор материнской платы ASUS Crosshair V Formula-Z

Во время частотных экспериментов радиаторы системы охлаждения VRM прогревались до 58 градусов, тогда как температура охладителя южного моста не превышала 40 градусов.

Возможность настройки алгоритма работы вентиляторов будет полезна не только тем, кто занят разгоном. Для любителей тишины прикладная утилита Fan Xpert также окажется очень полезной.

Приложение Probe II дает возможность отслеживать многие параметры работы системы, сообщая об возможных аномальных отклонениях показателей, а утилита Sensor Recorder позволяет мониторить значения целого ряда параметров.

Видеообзор ASUS Crosshair V Formula-Z

Итоги

Обзор материнской платы ASUS Crosshair V Formula-ZПо факту ASUS Crosshair V Formula-Z является одной из самых дорогостоящих для платформы Socket AM3+. Однако, учитывая оснащение платы, ориентировочная цена в $230 не кажется запредельно высокой. Устройства схожей функциональности для чипов Intel стоят заметно дороже. Вместе с тем, очевидно, что рассмотренная плата в первую очередь будет интересна для тех, кто решил создать мощную систему на базе компонентов AMD и использовать ее не только в штатном режиме. Недавно представленные чипы AMD FX семейства Vishera в целом добавили привлекательности платформе Socket AM3+, а их достаточно высокий частотный потенциал делает востребованными платы, подобные рассмотренной.

ASUS Crosshair V Formula-Z имеет широкую функциональность, высокое качество изготовления, очень хорошее оснащение и отличный потенциал для разгона. Все эти качества, объединенные в одной модели, позволяют нам назвать ее лучшей на данный момент материнской платой для платформы Socket AM3+. Как оказалось, в названии Crosshair V Formula-Z символ «Z» означает «зачет», а заодно и наш «Выбор редакции».

Понравилось

+ Отличное оснащение

+ Удобная система индикации

+ Возможность создания конфигураций 3-Way SLI/CrossFireX

+ Хорошая комплектация

+ Широкий набор приспособлений для разгона

+ Мощная силовая подсистема Extreme Engine Digi+ II

+ Стабильная работа с памятью в режиме DDR3-2400

Не понравилось

— Практически нет

Устройство предоставлено компанией ASUS, www.asus.ua

Обзор материнской платы ASUS Crosshair V Formula-Z ASUS Crosshair V Formula-Z ASUS Crosshair V Formula-Z

Уведомить о появлении в продаже
­ Материнская плата
Разъем CPU Socket AM3+
Северный мост AMD 990FX
Южный мост AMD SB950
Охлаждение северного моста Радиатор
Охлаждение южного моста Радиатор
Охлаждение VRM Радиатор
Встроенное видео
PCI
PCI Express x4
PCI Express x1 2
Графич. интерфейс 4xPCI Express x16 2.0(х16+х16, х16+х8+х8+х4)
DIMM 4xDDR3 DIMM
IDE (Parallel ATA) (чипсет/доп. контроллер)
Serial ATA (чипсет/доп. контроллер)
SATA Revision 3.0 (чипсет/доп. контроллер) 6/2
Основные разъёмы питания 24+8+4
Дополнительное питание 4-pin Molex
FAN 8
S/PDIF +(выход)
Aудиокодек Realtek ALC898 (7.1)
Ethernet Intel 82579 (GbE) + Realtek 8111E (GbE)
SATA
SATA Revision 3.0 ASMedia ASM1061
PATA
IEEE 1394 (FireWire)
USB 3.0 ASMedia ASM1042
LAN 1
eSATA Rev. 2.0
eSATA Rev. 3.0 2
Audio 6
S/PDIF-Out (Coaxial/Optical) -/+
Thunderbolt
Выходы для монитора
USB 1.1/2.0 8/2(4 порта)/-
USB 3.0 4/1(2 порта)/-
IEEE 1394 (FireWire)
COM
Game/MIDI
LPT
IDE
SATA интерфейсный/питание, устройств 6/-
Форм-фактор ATX, 305х244 мм
Поддержка двух и более видеокарт NVIDIA Quad-GPU SLI/3-Way SLI и AMD 3-Way CrossFireX
Поддержка RAID 0/1/5/10
Адаптер Wi-Fi
Поддержка UEFI +
Разное Серия «Republic of Gamers»; аналого-цифровая система питания Extreme Engine Digi+ II(8+2 phase power desig и 2 -phase Memory power design); сетевая технология GameFirst II; совместимость с Windows 8; один порт PS/2 для клавиатуры или мыши; поддержка памяти DDR3-2400; разъем TPM-модуля; мосты 3-Way SLI и SLI, а также кабель CrossFireX в комплекте
