Обзор материнской платы GIGABYTE GA-H87-D3H

author avatar
https://secure.gravatar.com/avatar/d8196c157a9c6907e7ebd07c7bf4f91c?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://secure.gravatar.com/avatar/d8196c157a9c6907e7ebd07c7bf4f91c?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://itc.ua/wp-content/themes/ITC_6.0/images/no-avatar.svg

Олег Голубович

Также известный как cyclone Автор, а с 2007 по 2010 гг и ре

GBT_GA-H87-D3H_intro_900

Недавно мы рассматривали бюджетную материнскую плату для платформы LGA1150GIGABYTE GA-B85-HD3. Подготовленный читатель справедливо заметит: а как же решения на базе Intel H87, позиционируемого чипмейкером в качестве основы недорогих пользовательских решений? Этот обзор посвящается представительнице именно этого класса – GIGABYTE GA-H87-D3H. Посмотрим, много ли теряют подобные решения по сравнению с построенными на Intel Z87 и сильно ли отличаются от оных на базе системной логики бизнес-класса.

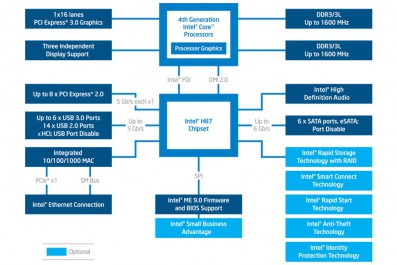

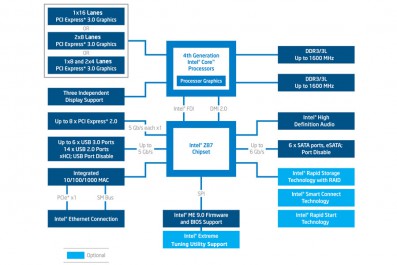

Прежде чем приступать к знакомству с материнской платой, вернемся к свойствам чипсета Intel H87. Позиционируемый производителем как «почти Z87» и рассчитанный на пользователей, не увлекающихся разгоном, он и в самом деле мало чем отличается от старшего собрата.

Intel_chipset_specs

В технической документации чипмейкера четко указано: поддержка оверклокинга – нет. Впрочем, это по большому счету маркетинговое ограничение, потому как даже решения на базе младшей логики бизнес-сегмента способны стать основой для форсированного CPU. Было бы желание производителя материнских плат, в чем мы уже убедились.

Другое ощутимое отличие – отсутствие поддержки полноценных мультиадаптерных графических конфигураций (х8 + х8 и выше). Однако некоторые источники указывают, что это правило не всегда работает, хотя в нашу тестовую лабораторию материнские платы на базе H87 с шильдиками CrossFireX- и SLI-ready пока не попадали. В любом случае, актуальность подобной возможности для рядового пользователя, пусть даже любящего поиграть при высоких настройках качества графики, вызывает определенные сомнения.

Третье – H87, в отличии от Z87, поддерживает набор технологий Small Business Advantage, облегчающих контроль и удаленную настройку ПК под офисные нужды. С полным перечнем Intel SBA можно ознакомиться на сайте разработчика.

Курс Job Interview Crash Course від Enlgish4IT.
Отримайте 6 шаблонів відповідей на співбесіді, які ви зможете використовувати для структурування своїх відповідей. Отримайте знижку 10% за промокодом ITCENG.
Приєднатися

Все это выливается в заметную разницу в цене: конечные продукты на базе Intel Z87 дороже решений c Intel H87 аналогичного уровня примерно на 200–250 грн. Бесспорно, скорее функциональность, чем это обстоятельство, определят выбор материнской платы в среднем и верхнем ценовом сегментах, а вот при сборке сравнительно недорогого ПК есть над чем задуматься.

Упаковка, комплект поставки

Материнская плата GIGABYTE GA-H87-D3H поставляется в упаковке, оформление которой хорошо знакомо нашим постоянным читателям:

GBT_GA-H87-D3H_01

Комплект поставки включает:

GBT_GA-H87-D3H_02

— руководства по эксплуатации и диск с драйверами;

Курс Job Interview Crash Course від Enlgish4IT.
Отримайте 6 шаблонів відповідей на співбесіді, які ви зможете використовувати для структурування своїх відповідей. Отримайте знижку 10% за промокодом ITCENG.
Приєднатися

— заглушку на заднюю панель корпуса;

— четыре SATA-кабеля;

— наклейку с логотипом производителя

Набор вполне ожидаемый, учитывая уровень продукта.

Дизайн и особенности компоновки

В отличие от ранее упомянутой GIGABYTE GA-B85-HD3, GA-H87-D3H подобно более дорогим платам построена с использованием компонентной базы Ultra Durable 5 Plus. Радиаторы имеют синие вставки, что согласно последней версии классификации производителя говорит о прицеле на сравнительно прогрессивного пользователя.

GBT_GA-H87-D3H_04

В то же время рассматриваемая модель имеет коричневую РСВ и до энтузиастского сегмента, с его всецело черными платами, не дотягивает.

GBT_GA-H87-D3H_05

GA-H87-D3H выполнена в форм-факторе АТХ (305×225 мм). При первом взгляде на плату создается впечатление, что перед нами – младшее решение на базе Intel Z87. Помимо оформления радиаторов к этому подталкивает наличие двух полноразмерных PCI-Express и общий стиль исполнения. К слову, взгляните еще раз на фото комплекта поставки (а именно на обложку руководства по эксплуатации).

GBT_GA-H87-D3H_08

Впрочем, не стоит обольщаться: нижний слот работает только в режиме х4, верхний – х16, хотя даже для такого режима заявлена поддержка AMD CrossFireX. Помимо них на плате распаяны два PCI-E x1 и два PCI. Отметим, что слот PCI-E x16@x4 делит линии с PCI-E x1 и при установке для него максимальной пропускной способности остальные слоты отключаются.

GBT_GA-H87-D3H_07

Четырехфазная силовая подсистема аналогична используемой в GA-Z87MX-D3H и выполнена на базе контроллера IR3564B и мосфет-сборок IR3553M. Если помните, в GA-B85-HD3 на этом участке платы применяется компонентная база предыдущего поколения.

GBT_GA-H87-D3H_06

На заднюю панель рассматриваемой модели вынесены:

GBT_GA-H87-D3H_11

— PS/2;

— четыре USB 3.0;

— четыре USB 2.0;

— RJ45;

— HDMI, DVI-D, D-Sub;

— пять разъемов аудиоджек;

— оптический S/PDIF

Весьма неплохо как для бюджетного решения. Звуковая подсистема реализована на базе проверенного временем HDA-кодека Realtek ALC892, часто используемого в недорогих продуктах.

GBT_GA-H87-D3H_10

За работу гигабитной сети отвечает чипсет в связке с кодеком Intel.

В современных материнских платах GIGABYTE реализована технология DualBIOS, подразумевающая наличие двух микросхем для хранения кода прошивки.

GBT_GA-H87-D3H_09

Примечательно, что коннекторы передней панели имеют цветовую маркировку. Сброс настроек CMOS осуществляется привычным для продуктов GIGABYTE способом – для этого необходимо замкнуть два контакта, находящиеся внизу РСВ.

На плате применяются порты SATA, распаянные перпендикулярно к печатной плате. Учитывая их максимальное смещение в нижний угол, подобное решение не всегда будет достаточно удобным. SATA-интерфейс реализован силами чипсета, поэтому имеет стандартную пропускную способность – 6 Гб/с для каждого порта.

GBT_GA-H87-D3H_12

К плате можно подключить до пяти вентиляторов, обороты которых контролируются из-под UEFI или посредством фирменного программного обеспечения в ОС.

Особенности UEFI

GIGABYTE GA-H87-D3H подобно модели на базе чипсета B85 имеет UEFI-прошивку предыдущего образца.

GBT_GA-H87-D3H_UEFI_01

Напомним, все решения этого производителя, построенные на Intel Z87, могут похвастать наряду со старой также продвинутой графической оболочкой.

Конфигурация разделов вполне стандартна для продукции GIGABYTE, и мы ее неоднократно рассматривали. Поэтому отметим лишь следующее: невзирая на применение чипсета Intel H87, плата позволяет форсировать процессор множителем, устанавливать максимальные напряжения для Vcore (CPU) 1,8 В и для Vram – 2,1 В. Доступна гибкая настройка таймингов памяти, но подобно GA-B85-HD3 на GA-H87-D3H можно установить лишь режим DDR3-1600. Как видите, принципиальных отличий в плане настроек системы между этими двумя моделями нет.

Плата в работе

Сразу же оговоримся – вспоминая опыт работы с GA-B85-HD3, мы не сомневались в том, что GA-H87-D3H будет способна форсировать процессор посредством множителя. Для этого потребовалось лишь обновить прошивку до последней актуальной на момент подготовки материала – F5.

GBT_GA-H87-D3H_OC1

Однако отсутствие возможности регулировки BCLK, выбора частотных делителей и особенно низкий порог установки частоты DRAM слегка разочаровали.

Рассматриваемая модель немного занижает BCLK в работе – до 99,77 МГц, хотя стабильность этого параметра выше всяких похвал. Регулировка базовой частоты вроде бы доступна в небольшой утилите TweakLauncher, однако применение заданных параметров не приводит к желаемому результату. Приходится довольствоваться изменением основного и Uncore-множителей «на лету».

GBT_GA-H87-D3H_OC2

Возможности утилиты EasyTune из комплекса APP Center стандартны:

Нагрев платы в работе оказался в пределах нормы – даже с форсированным CPU температура радиатора процессорного VRM не превышала 47 °С (температура воздуха в помещении – 23 °С).

Процессорный разъем на GIGABYTE GA-H87-D3H расположен таким образом, что не мешает установке габаритных процессорных кулеров и каким-либо конфликтам комплектующих во время сборки ПК.

Признаться, мы долго размышляли, чем с точки зрения рядового пользователя отличаются недорогие материнские платы на базе чипсетов H87 и B85. Ведь возможности настройки системы у них практически идентичны, разницу в используемой компонентной базе обычный человек вряд ли заметит и сможет ощутить в течении актуального жизненного цикла компьютера (2–3 года, и даже 5 лет). Существуют некоторые функциональные отличия – в активе Intel H87 поддержка Smart Response, однако сложно сказать, найдется ли у экономного потребителя лишний SSD-накопитель для ускорения дисковой подсистемы. «Старший» чипсет может похвастать шестью портами SATA 6 Гб/с против 4 у B85 (4 SATA 6 Гб/с, 2 SATA 3 Гб/с) и большим количеством портов, в том числе стандарта USB 3.0. Конечно, есть шанс, что в целом функциональные возможности плат на базе Intel B85 будут уступать оным решениям, построенным на Intel H87, однако это не особо заметно на примере упоминаемых в материале материнских плат компании GIGABYTE. Имей продукты на базе H87 возможность регулировки BCLK хотя бы в незначительных пределах или поддержку DDR3-2133/2400 – разница была бы более ощутимой и выбор – очевидней.

В любом случае мы не можем смоделировать и рассмотреть в одном материале все варианты пользовательского применения ПК, построенного на базе недорогих продуктов. Поэтому выбор как всегда за вами, а мы лишь представили вашему вниманию сухие факты. Анализируйте, определяйтесь.

Итоги

Материнская плата GIGABYTE GA-H87-D3H не преподнесла каких-либо впечатляющих сюрпризов. Это неплохая «рабочая лошадка», не более. Впрочем, у нее есть один «козырь» – модель стоит чуть больше 900 грн. (~$110). Базовые возможности настройки системы, в том числе разгона процессора, хороший общий уровень исполнения, трио наиболее востребованных видеовыходов на задней панели, восьмиканальный HDA-кодек – что еще нужно большинству пользователей?

Понравилось

+ Функциональность и уровень исполнения (учитывая позиционирование)

+ Возможности настройки системы

+ Стоимость

Не понравилось

— Размещение SATA-портов

Устройство предоставлено для тестирования компанией MTI, www.distri.mti.ua

Обзор материнской платы GIGABYTE GA-H87-D3H GIGABYTE GA-H87-D3H GIGABYTE GA-H87-D3H

Уведомить о появлении в продаже
Разъем CPU Socket 1150
Чипсет Intel H87
Охлаждение южного моста Радиатор
Охлаждение VRM Радиатор
Встроенное видео интегрировано в процессор Intel
PCI 2
PCI Express x4
PCI Express x1 2
Графич. интерфейс 1xPCI-E x16 3.0 (x16) + 1xPCI-E x16 2.0 (x4)
DIMM 4xDDR3
IDE (Parallel ATA) (чипсет/доп. контроллер)
Serial ATA (чипсет/доп. контроллер)
SATA Revision 3.0 (чипсет/доп. контроллер) 6/-
Основные разъёмы питания 24+8
Дополнительное питание
FAN 4
S/PDIF + (выход/вход)
Aудиокодек Realtek ALC892 (7.1)
Ethernet Intel (GbE)
SATA
SATA Revision 3.0
PATA
IEEE 1394 (FireWire)
USB 3.0
LAN 1
eSATA Rev. 2.0
eSATA Rev. 3.0
Audio 5
S/PDIF-Out (Coaxial/Optical) -/+
Thunderbolt
Выходы для монитора 1xD-Sub, 1xDVI-D, 1xHDMI
USB 1.1/2.0 4/2(4 порта)/-
USB 3.0 4/1(2 порта)/-
IEEE 1394 (FireWire)
COM -/1/-
Game/MIDI
LPT
IDE
SATA интерфейсный/питание, устройств 4/-
Форм-фактор ATX, 305х225 мм
Поддержка двух и более видеокарт AMD CrossFireX
Поддержка RAID 0/1/5/10
Адаптер Wi-Fi
Поддержка UEFI +
Разное 100% твердотельные конденсаторы; один порт PS/2 для клавиатуры или мыши; разъем TPM-модуля; поддержка форматов Ultra-HD 4K по HDMI
