Владельцы платформ LGA2011-v3 по определению относятся к категории требовательных и весьма искушенных пользователей. Это справедливо и по отношению к тем, кто только планирует собрать систему на базе чипов Intel Haswell-E/Broadwell-E. Производители материнских плат дорожат внимание и доверием не столь многочисленной, но взыскательной публики, а потому стараются предложить нетривиальные решения для тех, кто готов изрядно потратиться на воплощение своих идей. После анонса «больших» 14-нанометровых чипов Intel, компания GIGABYTE обновила свой модельный ряд устройств на базе Intel X99. Сегодня у нас на тесте одна из представительниц последней волны – GIGABYTE GA-X99-ULTRA GAMING.


Годной площадкой для масштабного обновления модельного ряда плат стала тайваньская выставка Computex 2016. Еще в июне мы впервые увидели GIGABYTE GA-X99-ULTRA GAMING, теперь есть возможность для более детального знакомства.

computex_2016_00093

Плата основана на чипсете Intel X99. Новый набор логики для Broadwell-E компания Intel не предлагала, попутно сохранив совместимость с ранее выпущенными устройствами. По этой же причине новые платы также используют тот же чипсет, что и у моделей, появившихся два года назад. Для владельцев последних сожалений на этот счет точно нет. Да и будущих владельцев вряд ли есть основания для грусти. Intel X99 – весьма функциональное решение.

Комплект поставки

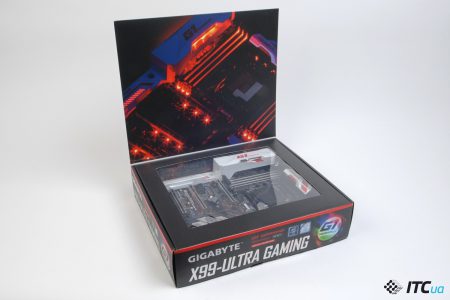

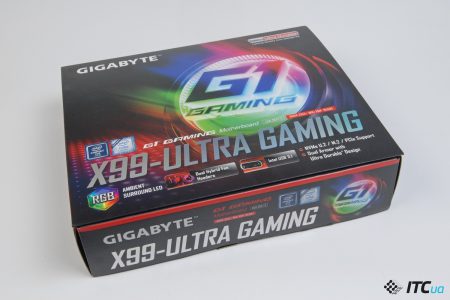

GIGABYTE GA-X99-ULTRA GAMING предлагается в коробке средних габаритов, оформленной в темных тонах, но с большим красочным логотипом игровой серии на передней панели. На любой поверхности имеются разборчивые надписи с названием модели. Откинув верхнюю крышку через прозрачное окно можно рассмотреть само устройство, хотя через антистатический пакет все убранство платы оценить сложно.

Платы такого уровня традиционно имеют расширенный комплект поставки. Вместе с GIGABYTE GA-X99-ULTRA GAMING предлагается руководство, инструкция по быстрой установке, диск с драйверами и ПО, шесть кабелей SATA с серебристой оплеткой и заглушка на заднюю стенку корпуса.

gigabyte_ga-x99-ultra_gaming_3

С платой также поставляется гибкий SLI-мостик для подсоединения двух видеокарт с чипами NVIDIA, а также SLI-коннектор на текстолитовой основе для связки из трех видеокарт. Для графических конфигураций может пригодится переходник с одного на три 8-контактных коннектора 12В. Кроме того в коробке можно обнаружить удлинитель для подключения внешней светодиодной гирлянды, G-Connector для удобного подсоединения корпусных кнопок и индикаторов, а также пара многоразовых стяжек для укладки кабелей. Набор стикеров пригодится для обозначения интерфейсных кабелей, небольшую круглую наклейку с логотипом можно определить на стенку корпуса, а табличка на дверь может уберечь от нежелательного вторжения в ваше очень личное игровое пространство.

Дизайн и компоновка

GIGABYTE GA-X99-ULTRA GAMING соответствует классическому формату ATX с габаритами 305х244 мм.

gigabyte_ga-x99-ultra_gaming_4

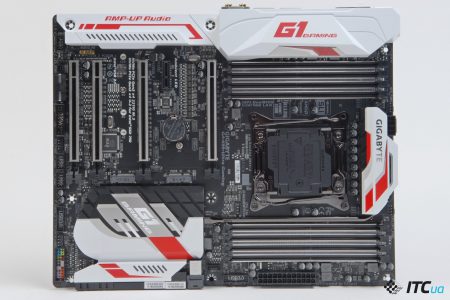

Текстолитовая основа имеет черный цвет с дополнительным матовым покрытием. Коннекторы также выполнены в черном. На этом фоне отлично контрастирует молочно-белый пластиковый кожух, прикрывающий интерфейсные разъемы и такого же цвета декоративные пластины на радиаторах.

gigabyte_ga-x99-ultra_gaming_5

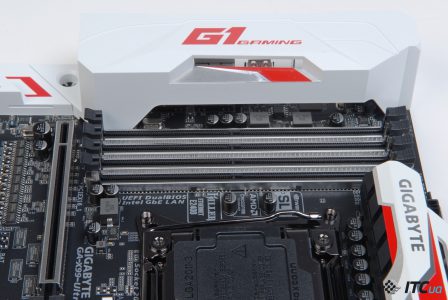

Блок стабилизатора питания процессора имеет 8-фазную схему, при этом здесь используются силовые сборки IR3556M и управляющий контроллер IR3580 от International Rectifier. Расположение элементов можно назвать классическим. Они выстроены в одну линейку вдоль верхней кромки платы. Для охлаждения MOSFET предусмотрен радиатор средних габаритов. При этом он связан тепловой трубкой с габаритным чипсетным охладителем. Такой прием в последнее время не часто используется производителями материнских плат, но эта особенность характерна для многих моделей GIGABYTE c разъемом LGA2011-v3. Оправданность такой конструкции мы проверим на практике, но в теории тепловая трубка позволяет эффективнее использовать доступные ресурсы пассивной СО. Из-за особенностей компоновки моделей c LGA2011-v3 разместить габаритный радиатор в области процессорного разъема весьма проблематично, потому такой изыск с трубкой не кажется притянутым или надуманным.

gigabyte_ga-x99-ultra_gaming_6

Для подключения дополнительного питания на верхней кромке предусмотрен один 8-контактный разъем. Коннектор расположен поблизости с охладителем VRM, однако в профиле радиатора на этот случай предусмотрена специальная ниша, потому никаких сложностей с подключением силового кабеля не будет.

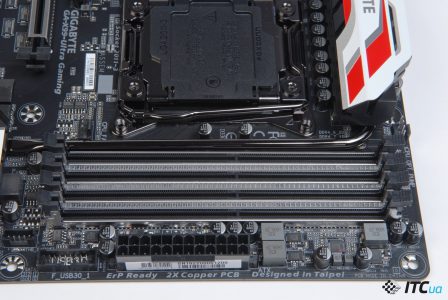

Плата имеет 8 слотов для модулей памяти, позволяя использовать до 128 ГБ оперативки. Номинально заявлена поддержка наборов до DDR4-3600. Конфигурация модулей может быть самой разнообразной, последовательность заполнения слотов указана в руководстве. В максимальной комплектации память будет работать в четырехканальном режиме, обеспечивая максимальную пропускную способность. Примечательно, что в цепях подсистемы питания модулей памяти также используются качественные компоненты от IR.

Слоты для DIMM получили металлическую оправу. Механически усиливать данные коннекторы большой надобности нет, потому производитель настаивает на том, что подобное решение обеспечивает дополнительную защиту от наводок.

gigabyte_ga-x99-ultra_gaming_screen_memory

Кроме того, металлический каркас предотвращает перегиб PCB, например, при установке процессорного кулера.

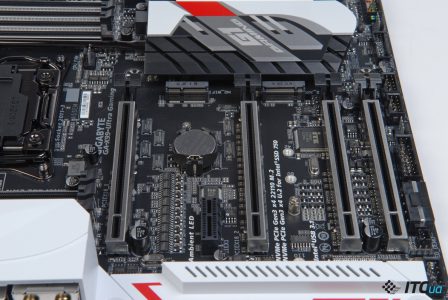

На плате предусмотрено пять слотов расширения. Это 4 полноформатные PCI Express x16 и один PCI Express x1. Разъемы скомпонованы таким образом, что даже при использовании пары видеокарт с двухслотовыми кулерами, остаются доступны все три оставшихся разъема. GIGABYTE GA-X99-ULTRA GAMING поддерживает связки с двумя и тремя видеокартами в режимах 2-Way или 3-Way SLI/CrossFire. Фактическая пропускная способность слотов при использовании нескольких адаптеров  зависит от количества линий PCI Express, предоставляемых процессоров.

Полноформатные слоты также имеют металлические кожухи. Основное предназначение в данном случае – механическое усиление конструкции, потому они не только окутывают сами коннекторы, но также в нескольких точках припаиваются к PCB.

gigabyte_ga-x99-ultra_gaming_11

При использовании двух или трех графических адаптеров, производитель рекомендует усилить питания с тем, чтобы напряжение на портах PCI-E не проседало во время максимальных нагрузок. У нижней кромки платы размещен 4-контактный Moleх-коннектор ATX4P.

gigabyte_ga-x99-ultra_gaming_12

В центральной части платы расположен порт M.2 Socket 1, предназначенный для установки компактного внутреннего модуля Wi-Fi. В комплекте с платой такой блок не предлагается. Если понадобится подключаться к беспроводной сети, вполне можно подумать о покупке соответствующего адаптера.

Как не сложно судить по названию, GIGABYTE GA-X99-ULTRA GAMING номинально позиционируется производителем как решение для игровых систем, а не в качестве платформы для энтузиастов, увлеченных разгоном. По всей видимости, именно по этой причине на плате не то, чтобы немного дополнительных опций для управления системой на открытом стенде, их здесь практически совсем нет. Никаких кнопок или перезагрузи, никаких индикаторов и тумблеров. Нужно обнулить BIOS? Пожалуйста. Вон, там есть двухконтактный разъем, который нужно закоротить на несколько секунд. В этом отношении все предельно строго.

gigabyte_ga-x99-ultra_gaming_13

Из обязательных опций для плат такого уровня – две микросхемы с прошивками. Переключение между чипами в ручном режиме не поддерживается, потому здесь приходится полагаться на автоматику. Если во время старта будут проблемы с основной микросхемой, система должна загрузиться с резервной.

gigabyte_ga-x99-ultra_gaming_14

Для подключения вентиляторов предусмотрено пять 4-контактных разъемов. При этом два из них номинально поддерживают тонкую настройку работы помпы жидкостной системы охлаждения.

Декоративная подсветка комплектующих для ПК и в особенности материнских плат стала настоящей отдушиной для инженеров, желающих со всеми поделиться чем-то добрым и светлым. В случае с GIGABYTE GA-X99-ULTRA GAMING разработчики особенно постарались, не жалея RGB-светодиодов. Они установлены в области аудио подсистемы, рядом с каждым слотом PCI Express x16, под кожухом в области интерфейсной панели и оккупировали чипсетный радиатор.

gigabyte_ga-x99-ultra_gaming_21

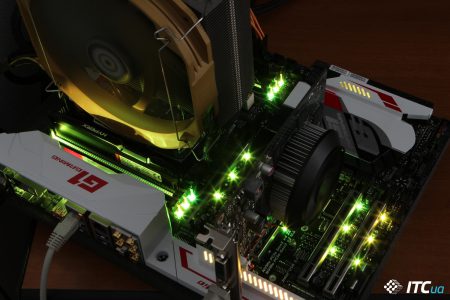

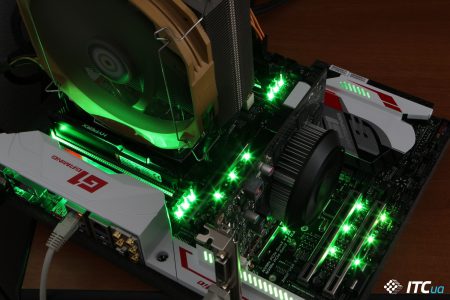

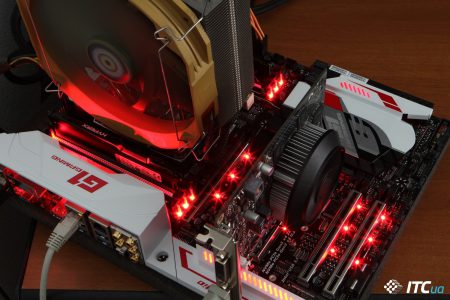

В данном случае подсвечиваются даже разъемы для модулей памяти. Причем диоды размещены по краям между разъемами, но с помощью дополнительных световодов исходящее излучение окутывает коннекторы целиком.

gigabyte_ga-x99-ultra_gaming_27

Если и этого окажется недостаточно, у нижней кромки платы предусмотрен 4-контактный разъем для подключения внешней светодиодной ленты (RGB 5050, 12В). Чтобы гирлянда горела ясно и не погасла, не рекомендуется использовать ленту длиной более 2 метров. При таких возможностях иллюминации использовать корпус с наглухо закрытыми крышками сродни преступлению против человечности. Для тех, кто думает иначе, есть возможность потушить все лампочки одним махом.

Для настройки подсветки предусмотрено приложение GIGABYTE Ambient LED.
Доступных опций не так много. Кроме выбора цвета светодиодов, можно выбрать варианты подсветки, которых не так много. Это постоянное свечение, затухание с определенной периодичностью и подсветка в такт текущему музыкальному сопровождению.

gigabyte_ga-x99-ultra_gaming_20

Чтобы развить тему, пожалуй, можно было бы попробовать разделить подсветку на несколько зон, параметры которых настраивались бы независимо. В нынешнем виде весь массив светодиодов синхронизирован.

gigabyte_ga-x99-ultra_gaming_22

Для подключения накопителей на плате предусмотрено 10 портов SATA 6  Гб/с. Два из них номинально отведены на нужды SATA Express 10 Гб/с. Так как накопителей с соответствующим интерфейсом подключения нет, обратная совместимость с SATA позволяет использовать разъемы по прямому назначению. Напомним, что Intel X99 обеспечивает до 10 каналов SATA 6 Гб/с, потому все доступные порты обслуживаются именно чипсетом. На плате также представлен разъем U.2 х4 с пропускной способностью до 32 Гб/с. Надпись «NVMe PCIe Gen3 x4 U.2 for Intel SSD 750» на PCB напоминает, что выбор устройств под этот интерфейс пока не очень велик. Точнее, его нет. По U.2 подключаются пока лишь SSD указанной серии Intel. Однако здесь важна предварительная подготовка соответствующей экосистемы, а наличие плат с таким разъемом – один из ее этапов. Отметим, что порт U.2 в данном случае не будет доступен при использовании процессоров с 28-линиями PCI Express (Core i7-5820K и Core i7-6800K).

gigabyte_ga-x99-ultra_gaming_23

На плате также нашлось место и порту M.2 x4, также имеющему пропускную способность до 32 Гб/с. Поддерживаются накопители всех типоразмеров длиной до 110 мм. При этом для передачи данных SSD должны использовать интерфейс PCI Express.

GIGABYTE GA-X99-ULTRA GAMING имеет хорошую периферийную обвязку. Intel X99 поддерживает до 6 портов USB 3.0. В данном случае два порта размещены на интерфейсной панели, остальные используются для обслуживания дополнительных хаб-контроллеров Reneseas, удваивающих количество портов USB 3.0. Итоговое их количество — 10. Шесть на панели, еще 4 можно вывести на стенку корпуса.

gigabyte_ga-x99-ultra_gaming_usb31

Для подключения еще более скоростной периферии плата оснащена контроллером USB 3.1 от Intel (DSL6540), при этом на нужды контроллера выделены целых 4 линии PCI Express 2.0. Два соответствующих порта с пропускной способностью до 10 Гб/c размещены на интерфейсной панели. Один имеет набирающий популярность компактный формат USB Type-C, второй выполнен в классическом USB Type-A. Красная пластиковая вставка позволит легко отличить его от менее скоростных портов предыдущего стандарта.

GIGABYTE GA-X99-ULTRA GAMING получила два гигабитных сетевых контроллера Ethernet. Один чип от Intel, второй – Killer E2400. Такой приятный разнобой удовлетворит запросы требовательных игроков, которые заботятся о минимально возможном сетевом пинге.

gigabyte_ga-x99-ultra_gaming_28

Звуковая подсистема AMP-Up Audio основана на Realtek ALC1150. Область аудиотракта частично отделена от основного массива. Дорожка не подсвечивается, потому как область прикрыта сверху кожухом. Под самой крышкой все же размещены светодиоды, потому и такой важный участок платы тоже будет охвачен яркими красками. Конечно, куда важнее качество звучания. И, нужно признать, что здесь плата откровенно порадовала. Очень достойный баланс и детальность, отличный запас мощности. Как-то даже неожиданно для интегрированного решения, которое вроде и собрано из привычных компонентов.

gigabyte_ga-x99-ultra_gaming_24

С обратной стороны печатной платы практически нет элементов поверхностного монтажа. Все уместилось на лицевой поверхности PCB. Здесь видна лишь металлическая пластина крепления процессорного разъема и разделительная дорожка в области звуковой подсистемы.

gigabyte_ga-x99-ultra_gaming_25

На интерфейсной панели размещен комбинированный порт PS/2, две сетевые розетки RJ-45, а также пять 3,5-миллиметровых джеков и оптический S/PDIF для подсоединения акустики. Для подключения периферии предусмотрено 6 портов USB 3.0. Один из них имеет белую вставку. Таким образом отмечен коннектор, который необходимо использовать, если вам понадобится перепрошить BIOS без установки процессора и оперативной памяти. Для подключения внешних скоростных устройств предусмотрено два порта USB 3.1 в формате USB Type-C и USB Type-A. Как можно заметить, в области интерфейсной панели изначально установлен металлический кронштейн для крепления разъемов модуля беспроводной связи. Если вы все же решитесь на покупку блока M.2, плата уже будет готова к удобному подсоединению внешней антенны, усиливающей сигнал.

В работе

Производитель предлагает обновленную UEFI. Структурно она во многом повторяет предыдущую графическую оболочку, но есть и новые интересные решения. Переработан раздел для начинающих, теперь орудовать мышкой будет еще проще.

Интересна возможность настройки декоративной подсветки. Фактически здесь можно можно подобрать необходимый цвет и режим иллюминации.

Также появилась возможность выбрать или скорректировать алгоритм работы системы охлаждения. Хотя, нужно признать, что управлять параметрами одной лишь мышкой точно не получится. Для числовых значений выпадающие списки не предусмотрены, потому в таких ситуациях без клавиатуры не обойтись.

Для параметров, предполагающих изменение вольтажей, было бы не лишним для наглядности обозначить рабочие диапазоны. Конечно, те, кто уже добрался в эти дебри настроек, наверняка разберутся со значениями.

Количество доступных параметров более чем достаточно для самостоятельного тюнинга платформы. Несмотря на то, что плата вроде как не энтузиастская, разогнать систему не составит большого труда. Напряжения на вычислительных ядрах процессора можно регулировать в пределах 0,5-1,7 В с шагом 0,001 В. Вольтаж на модулях памяти меняется в диапазоне 1,0-2,0 В с шагом 0,01 В.

gigabyte_ga-x99-ultra_gaming_screen_appcenter

Для настройки платформы из операционной системы производитель предлагает набор небольших приложений, объединенных в комплексе GIGABYTE App Center. Сама оболочка теперь выглядит привлекательнее. Вместо бесконечного списка, открывающегося из области уведомлений (system tray), теперь у нас одно окно с набором пиктограмм, соответствующих установленным утилитам. Их набор вы сами определяете во время установки пакета.

Для первичной настройки параметров все также используется приложение EasyTune, где доступны функции базового авторазгона, вольтажи и опции подсистемы стабилизации питания.

gigabyte_ga-x99-ultra_gaming_screen_et1

В закладке Smart Boost для тестового процессора Intel Core i7-5930K режим OC предполагает разгон чипа с базовых 3600 МГц (1,061 В) до 3900 МГц (1,198 В) под нагрузкой на все 6 ядер.

gigabyte_ga-x99-ultra_gaming_screen_cpu-z_3900

Режим вполне комфортный, который по силам даже самому неудачному в плане разгона экземпляру процессора в комплекте с воздушным кулером средней эффективности.

На наш взгляд улучшен механизм автоматического подбора максимальной рабочей частоты чипа. В процессе множитель планомерно увеличивается на единицу после чего проходит относительно длительный процесс стресс-тестирования. По завершении приложение предлагает сохранить полученный профиль.

gigabyte_ga-x99-ultra_gaming_screen_et-tuning_4300

К удивлению, для нашего экземпляра Core i7-5930K утилита очень точно подобрала комбинацию рабочей частоты и напряжения питания.

gigabyte_ga-x99-ultra_gaming_screen_cpu-z_4300

Итоговое значение – 4300 МГц при 1,252 В. Фактически это и есть порог устойчивой работы для тестового семпла процессора. Зачастую он достигался лишь в ручном режиме.

Во время частотных экспериментов мы замерили температуру радиаторов системы охлаждения. После получасовой сессии охладитель на VRM прогрелся до 55 градусов, температура радиатора на чипсете повышалась до 44С. Результаты очень хорошие. Конструкция с тепловой трубкой себя оправдывает, хотя в большей мере это заслуга качественных энегорэффективных сборок.

gigabyte_ga-x99-ultra_gaming_26

При использовании системы в штатном режиме, получаем и вовсе какие-то несерьезные: радиатор на MOSFET – 49 градусов, на чипсете – 42 градуса. Неплохо как для нагруженной системы на базе процессора с TDP в 140 Вт.

5
Оценка ITC.UA
Плюсы: Хорошее оснащение; удачная компоновка; качественный блок VRM; эффективная система охлаждения; сетевые контроллеры Intel и Killer E2400; порты M.2 x4, U.2 x4; отличная звуковая подсистема; две микросхемы BIOS; наличие порта M.2 Socket 1 для модуля Wi-Fi; управляемая RGB-подсветка; новая оболочка UEFI; расширенный комплект поставки
Минусы: Цена; деактивация U.2 при использовании процессоров с 28 линиями PCI-E; на PCB нет кнопок управления и органов диагностики
Вывод: GIGABYTE GA-X99-ULTIMATE GAMING – полноформатная материнская плата на базе чипсета Intel X99 для процессоров Haswell-E/Broadwell-E. Модель хорошо скомпонована и весьма сбалансирована в плане оснащения. Отказавшись от россыпи не всегда востребованных дополнительных органов управления, производитель сделал акцент на компонентах платы, используя качественные силовые элементы блока VRM, скоростной контроллер Intel USB 3.1, лучшие в своем классе сетевые чипы и достойную звуковую подсистему. Разработчики откровенно «оторвались» на дополнительной иллюминации. Пожалуй, это наиболее яркая материнская плата, которая нам когда-либо встречалась. Любители подсветки могут ликовать, а равнодушные к таким изыскам пользователи всегда могут отключить искрящиеся украшения. Обилие RGB-светодиодов вряд ли существенно повлияло на стоимость устройства. Немалую цену здесь все же определяют качественные компоненты, за что владельцы LGA2011-v3 нередко согласны доплатить. У GIGABYTE GA-X99-ULTIMATE GAMING достаточно интересных конкурентов, но если предложенная функциональность платы подходит вашим требованиям, а стоимость в общем соответствует выделенному бюджету – это достойный вариант для сборки мощной игровой платформы.

Технические характеристики

Обзор материнской платы GIGABYTE GA-X99-ULTRA GAMINGGIGABYTE GA-X99-Ultra Gaming
7 880 − 11 403 грн
Сравнить цены
ТипМатеринская плата
Тип разъема CPU Socket 2011-3
Северный мост -
Южный мост Intel X99
Охлаждение северного моста -
Охлаждение южного моста радиатор
Охлаждение VRM радиатор
Встроенное видео -
PCI -
PCI Express x4 -
PCI Express x1 1
Графич. интерфейс 2x PCI Express 3.0 x16 (x16); 2x PCI Express 3.0 x16 (x8)
DIMM8x DIMM DDR4 3600(OC), до 256 Гб
IDE (Parallel ATA) (чипсет/доп. контроллер) -
Serial ATA (чипсет/доп. контроллер) -
SATA Revision 3.0 (чипсет/доп. контроллер) 10/-
SATA Express (чипсет/доп. контроллер) 1/-
mSATA/M.2-/1 (модуль Wi-Fi)
Основные разъёмы питания 24+8
Дополнительное питание -
FAN 3 + 1 (water cooling fan/water cooling pump header) + 1 (system fan/water cooling pump header)
S/PDIF1x S/PDIF Out
Aудиокодек Realtek ALC1150 7.1
Ethernet 1x Intel (GbE); 1х Killer E2400 (GbE)
SATA -
SATA Revision 3.0-
SATA Express-
PATA -
IEEE 1394 (FireWire) -
USB 3.02х Renesas USB 3.0 Hubs
USB 3.1Intel USB 3.1 controller
LAN 2
eSATA Rev. 2.0-
eSATA Rev. 3.0-
Audio 5
S/PDIF-Out (Coaxial/Optical)-/1
Thunderbolt-
Выходы для монитора-
USB 3.1 Gen 21x (тип А); 1х (тип С)/-/-
USB 3.1 Gen 1 (USB 3.0)6/2(4 порта)/-
USB 1.1/2.0-/2(4 порта)/-
COM-
LPT -
IDE-
SATA интерфейсный/питание устройствнет данных
Форм-факторATX, 305х244 мм
Поддержка двух и более видеокартNVIDIA Quad-GPU SLI, AMD Quad-GPU CrossFireX
Поддержка RAID-
Адаптер Wi-Fi- (опция)
Поддержка UEFI+
РазноеРазъемы 1x U.2, 1х Thunderbolt на плате.

Устройство для тестирования предоставлено компанией MTI, www.distri.mti.ua
