Платформа Socket FM2: тест процессора AMD A10-5800K

Компания AMD представила второе поколение гибридных процессоров для настольных систем. Чипы Trinity основаны на улучшенной архитектуре Piledriver, а также имеют мощное интегрированное видеоядро. Мобильные версии процессоров новой генерации от AMD уже почти полгода предлагаются в составе ноутбуков. Привлекательное сочетание потребительских параметров позволило компании увеличить свою долю в данном сегменте. Посмотрим, будут ли столь успешны десктопные варианты Trinity, предназначенные для новой платформы Socket FM2.

APU Trinity

Что же собой представляют новые гибридные процессоры c кодовым именем Trinity? В максимальной конфигурации данные чипы включают четырехъядерный вычислительный блок x86 с наиболее прогрессивной на текущий момент архитектурой AMD – Piledriver. Это дальнейшее развитие архитектуры Bulldozer, которая используется для наиболее скоростных чипов AMD серии FX. Кроме того, на кристалле размещено графическое ядро, которое производитель относит к серии Radeon HD 7000.

Платформа Socket FM2: тест процессора AMD A10-5800K

Trinity, хотя и являются преемниками процессоров Llano, однако общего между ними практически ничего не осталось. И вычислительная часть, и графическая в данном случае не просто улучшены, они принципиально другие. Пожалуй, единственное что связывает APU обоих поколений – 32-нанометровый техпроцесс, который также используется и для Trinity. Конечно, более прогрессивный техпроцесс здесь был бы предпочтительнее, однако производственные мощности GlobalFoundries еще не готовы к массовому выпуску чипов по технологии тоньше 32 нм.

Площадь кристалла Trinity составляет 246 мм² и содержит 1,3 млрд. транзисторов, тогда как кремниевая пластинка чипа Llano занимает 228 мм² и несет 1,18 млрд. транзисторов (после недавнего уточнения этой цифры производителем). Плотность компоновки осталась примерно той же, площадь увеличилась примерно на 8%, тогда как количество полупроводников возросло на 10%. Учитывая сроки освоения 32-нанометрового техпроцесса, предположим, что себестоимость производства кристаллов если и возросла, то незначительно.

Платформа Socket FM2: тест процессора AMD A10-5800K

Что нового в Trinity? Двухканальный контроллер памяти DDR3 официально поддерживает работу в режимах вплоть до DDR3-1866, при этом также появилась возможность использовать модули со сниженным напряжением питания (1,25 В). Как видим, практически половину кристалла занимает графическая часть. Встроенный GPU имеет архитектуру, присущую чипам для дискретных адаптеров семейства Northern Islands. Важное нововведение – блок кодирования/декодирования видео AMD HD Media Accelerator. Функции северного моста чипсета, конечно же теперь интегрированы в процессор. Что касается вычислительных мощностей, то в Trinity имеется пара двухъядерных х86-модулей. В рамках каждого из них ядра являются частично зависимыми, так как используют некоторые общие ресурсы, в частности блоки предвыборки инструкций и обработки вещественных чисел (FP). Каждый модуль имеет выделенный сегмент кеш-памяти L2 объемом 2 МБ. Кеш-память третьего уровня здесь не предусмотрена – это прерогатива CPU серии AMD FX. Для связи с внешними устройствами процессор имеет в своем распоряжении 24 линии PCI Express. Отметим поддержку интерфейсов HDMI, DisplayPort 1.2 и DVI.

Курс Job Interview Crash Course від Enlgish4IT.
Отримайте 6 шаблонів відповідей на співбесіді, які ви зможете використовувати для структурування своїх відповідей. Отримайте знижку 10% за промокодом ITCENG.
Приєднатися

Процессоры Trinity изначально работают с достаточно высокими тактовыми частотами. Если чипы Llano только подобрались к планке в 3 ГГц, то старшая модель из нового семейства APU в штатном режиме работает на 3,8 ГГц, с возможностью ускорения до 4,2 ГГц. Trinity получили самую последнюю модификацию механизма динамического авторазгона AMD Turbo Core 3.0, который, в зависимости от характера нагрузки, может автоматически повышать частоту CPU. Для каждой модели процессора имеется свой диапазон: от 200 до 600 МГц.

Интегрированная графика

Вводя термин APU (Accelerated Processing Unit), компания изначально хотела подчеркнуть значимость встроенного графического блока. Интегрированное графическое ядро Trinity, получившее название Devastator, использует архитектуру VLIW4, которая применялась для Radeon HD 6900 семейства Northern Islands. Очевидно, разработчикам еще не удалось оптимизировать для нужд APU новую архитектуру GCN (Graphics Core Next), которая используется в GPU для дискретных видеокарт серии Radeon HD 7000.

Платформа Socket FM2: тест процессора AMD A10-5800K

Напомним, что графическая часть чипов Llano имеет архитектуру VLIW5. Вычислительные блоки, которые она включает, теоретически могут параллельно выполнять больше операций, чем таковые с VLIW4. Однако, в реальных задачах последние оказываются более эффективны. К тому же потоковые процессоры VLIW4 при прочих равных могут работать на более высокой тактовой частоте. Проводить параллели здесь довольно сложно, однако любопытны некоторые количественные показатели. В полной версии графическое ядро Llano содержит 400 вычислительных блока, тогда как у GPU Trinity их 384, однако в последнем случае штатная рабочая частота графического блока – 800 МГц, а у предшественника – 600 МГц.

Ядро Devastator включает 24 текстурных блока и 8 модулей растеризации. AMD делает акцент на том, что в данном случает заметно ускорен блок обработки тесселяции. Для работы с видеоданными выделен аппаратный блок AMD HD Media Accelerator, включающий в себя наиболее прогрессивный модуль декодирования видео UVD3, доставшийся процессору от Radeon HD 6000/7000. Кроме того, процессор содержит блок транскодирования видео AMD Accelerated Video Converter. Функционально он схож с Quick Sync, который использует Intel в своих процессорах.

Курс Job Interview Crash Course від Enlgish4IT.
Отримайте 6 шаблонів відповідей на співбесіді, які ви зможете використовувати для структурування своїх відповідей. Отримайте знижку 10% за промокодом ITCENG.
Приєднатися

В целом графическое ядро Trinity имеет прекрасную функциональность. Оно может похвастать полной поддержкой DirectX 11 c Shader Model 5.0, OpenCL 1.1 и DirectCompute 11. При этом новые APU позволяют подключить до четырех независимых устройств отображения, более того, заявлена также поддержка технологии Eyefinity. Также стоит отметить поддержку AMD Steady Video 2.0, которая позволяет улучшить качество видео, помогая избавиться от эффекта дрожания изображения, полученного во время съемки «с рук».

Как и предшественники, процессоры Trinity имеют возможность работать в режиме Dual Graphics, объединяя усилия интегрированного GPU с дискретной видеокартой. Однако в этом случае речь по-прежнему идет о устройствах начального уровня из линеек Radeon HD 6500/6600.

В подмогу чипам A10 производитель рекомендует использовать Radeon HD 6670, для A8 и A6 предлагается Radeon HD 6570, тогда как для A4 – HD 6450. По факту, возможность использования режима Dual Graphics есть, однако в нынешних условиях подобные комбинации интересны в тех случаях, когда у потенциального владельца системы на Socket FM2 уже имеется видеокарта, которую можно использовать как дополнительный ускоритель. Намеренная же покупка адаптера требуемого класса для использования в режиме Dual Graphics хотя и имеет право на существование как вариант отложенного апгрейда, однако, в целом он проигрывает идее приобретения более скоростного графического адаптера, который обойдется немногим дороже, но в играх будет заметно производительнее предложенной связки.

Архитектура Piledriver

Архитектура Piledriver представляет собой модернизированную версию Bulldozer, которая используется для чипов Zambezi (AM3+).

Платформа Socket FM2: тест процессора AMD A10-5800K

Улучшены блоки предсказания переходов, предвыборки данных, повышена эффективность работы с кеш-памятью второго уровня, увеличен объем L1 TLB, также улучшена работа планировщика загрузки модулей INT и FP. Кроме того, теперь поддерживаются новые наборы инструкций F16C, а также FMA3, который Intel планирует добавить в своих чипах Haswell. Для новых APU теперь доступны и наборы AVX, которые не поддерживались чипами Llano. В целом, Piledriver принципиально не отличается от архитектуры Bulldozer, это доработанная версия с рядом улучшений и косметических оптимизаций.

Модельный ряд APU Trinity

На момент старта новой платформы, линейка чипов Trinity включает шесть моделей. По два четырехъядерных процессора A10 и A8, а также по одному A6 и A4. Как видим, в названии серий APU никак не отражено количество блоков x86. В то же время, прослеживается зависимость принадлежности чипа к той или иной линейке, которая определяется по количеству вычислительных ядер интегрированной графики: A10 – 384, A8 – 256, A6 – 192, A4 – 128. Это еще один наглядный пример того, как производитель хочет подчеркнуть значимость графической составляющей.

Платформа Socket FM2: тест процессора AMD A10-5800K

Флагман линейки – A10–5800K – работает на 3,8/4,2 ГГц, его встроенный GPU содержит 384 вычислителя и функционирует на 800 МГц. Объем кеш-памяти L2 – 4 МБ, а заявленный уровень энергопотребления – 100 Вт. Вторая «десятка» имеет такие же характеристики, за исключением частотной формулы. Для A10-5700 базовыми являются 3,4 ГГц, а граница динамического авторазгона – 4 ГГц. Этого оказалось достаточно, чтобы снизить TDP до 65 Вт. У моделей A8, помимо уменьшенного количества вычислительных блоков видеоядра c 384 до 256, также до 760 МГц снижена его рабочая частота. Формулы для блоков х86: A8-5600K – 3,6/3,9 ГГц, A8-5500 – 3,6/3,8 ГГц. Одномодульные чипы A6 и А4, помимо того, что лишились двух блоков x86, имеют общий L2-кеш объемом всего 1 МБ. Количество графических процессоров уменьшено до 196 в случае с A6-5400K, и до 128 – у A4-5300.

Платформа Socket FM2: тест процессора AMD A10-5800K

Что касается стоимости новых APU, то чипы Trinity играют фактически в том же ценовом сегменте, что и предшественники – $50–130. При этом интересна система ценообразования. Оба A10 оценены производителем в $122. Одну рекомендованную стоимость имеют как модель с разблокированным множителем, так и чип с меньшей тактовой частотой и заблокированным КУ, который тем не менее обладает TDP на уровне 65 Вт, вместо 100 Вт у флагмана. Точно такая же ситуация и с APU линейки A8 – обе модели предлагаются по одной цене в $101. Для кого-то ценности имеет более высокая производительность, кому-то предпочтительнее более экономичные варианты. И для тех и для других подходящие процессоры обойдутся в одну цену.

Как и в случае с процессорами Llano, а также устройствами от конкурента, модели с индексом «K» имеют разблокированный множитель. Любопытно, что теперь самая доступная модель с такой возможностью стоит всего $67, тогда как цена на APU предыдущего поколения со свободным множителем стартовала с $80. Впрочем, A6-3670К – четырехъядерная модель, тогда как A6-5400К оснащена лишь одним модулем с парой зависимых модулей.

Для Socket FM2 также будут доступны процессоры с отключенным графическим ядром, которые пополнят линейку чипов Athlon. Учитывая общую концепцию APU, очевидно, что для таких моделей не будут производиться отдельные кристаллы (хотя, если учесть площадь, занимаемую GPU, это имело бы смысл), для таких процессоров в первую очередь будут использоваться чипы, с определенными проблемами в графической части, а если таковых окажется меньше, чем того потребует рынок, то в ход пойдут и полноценные кристаллы с деактивированным GPU.

Совместимость Socket FM1 и Socket FM2

К сожалению для обладателей систем с гибридными чипами первой волны, новые APU не имеют ни прямой, ни обратной совместимости с платформой Socket FM1. Процессорный разъем, а соответственно и ножки на чипе визуально имеют минимальное отличие (905 vs. 904), однако иное расположение «ключей» не позволяет даже установить Trinity в старый сокет.

Платформа Socket FM2: тест процессора AMD A10-5800K(cлева – APU Trinity, cправа – APU Llano)

AMD довольно длительное время давала уклончивые ответы на вопросы о совместимости разъемов FM2 и FM1, чтобы косвенно не снижать спрос на процессоры для последнего. Теперь в этом нет необходимости. Учитывая то, что новые APU на уровне архитектур принципиально отличаются от предшественников, неудивительно что они имеют свои особенности подсистемы питания, которые не учитывались в рамках Socket FM1. Именно этот факт вынудил AMD сменить платформу.

Чипсеты

Несмотря на то, что Socket FM1 и Socket FM2 несовместимы между собой, чипсеты, используемые на платформы предыдущего поколения вполне подходят и для новой. Чипы AMD A55, а также AMD A75 мы увидим в составе материнских плат для Socket FM2. В целом, удивляться здесь нечему. Учитывая то, что ключевые функции чипсетов перебирают на себя центральные процессоры, их роль в современных платформах в большей мере сводится к обслуживанию периферийных устройств. А здесь инновации случаются не так часто. Если к функциональности AMD A55 уже есть определенные претензии (отсутствие SATA 6 Гб/c), то AMD A75 никак нельзя назвать устаревшим. Последний и вовсе стал первым в индустрии чипсетом и с интегрированным нативным контроллером USB 3.0. Да и остальной «обвес» вполне на уровне.

Платформа Socket FM2: тест процессора AMD A10-5800K

Чтобы сделать анонс Socket FM2 более ярким, AMD также представила новый чипсет, который будет использоваться для данной платформы – AMD A85X. Одно из его ключевых отличий от A75 – способность разделения шины PCI-E x16 на два устройства (x8+x8), и, как следствие, возможность создания CrossFire-конфигураций с парой дискретных видеокарт. Кроме того, A85X поддерживает уже 8, а не 6 портов SATA 6 Гб/c и позволяет создавать дисковые массивы RAID 5. При этом также обеспечивается возможности разделения каналов FIS-Based Switching. По части поддержки и конфигурации шины USB никаких изменений: 4 порта USB 3.0, до 10 портов USB 2.0 и до двух USB 1.1.

Платформа Socket FM1 не предоставляла возможности использовать в системе два графических адаптера. Подобные конфигурации – удел довольно увлеченных любителей поиграть или кранчеров со стажем. Очевидно, что в случае с Socket FM2, компания AMD хочет сделать максимально универсальную платформу, которая могла бы заинтересовать пользователей с различными потребности в плане производительности и функциональности.

Перспективы апгрейда

Учитывая опыт с выходом платформы для APU первой генерации, компания AMD поторопилась заверить потенциальных покупателей новых решений в том, что Socket FM2 – это всерьез и надолго. Еще как минимум одно поколение гибридных чипов будет использовать данный разъем, а соответственно, их удастся установить на материнские платы, которые сейчас поступят в продажу.

Платформа Socket FM2: тест процессора AMD A10-5800K

Отсутствие возможности апгрейда, и весьма непродолжительный срок жизни Socket FM1 – важные причины в целом сдержанного энтузиазма в отношении платформы предыдущего поколения. Да, можно соглашаться с тем, что это не тот сегмент, в котором вопрос модернизации первостепенен. Однако, для пользователей, которые платят деньги за новое решение, перспектива апгрейда нередко важна даже в том случае, если в реальности потребность в ней не возникнет до полного морального устаревания. С Socket FM2 в этом отношении все должно быть в порядке. Как минимум в течение 2–3 лет она будет оставаться актуальной.

Все производители материнских плат уже представили свои решения с разъемами Socket FM2. Любопытно, что вендоры сделали акцент на моделях с различными чипсетами. Кто-то представил целый набор устройств на самом доступном AMD A55 и несколько плат на топовом AMD A85X, вовсе не привлекая A75, а кто-то, наоборот, сделал ставку на последний чипсет, максимально разнообразив свои предложения на его основе. Все это говорит о том, что ассортимент устройств для Socket FM2 будет очень широк, соответственно пользователям будет легче подобрать устройство в соответствии со своими требованиями. Что касается цен, то, на наш взгляд, здесь диапазон будет лишь немногим шире, чем в случае с платами для Socket FM1 – $50–120.

Процессор AMD A10-5800K

К нам на тестирование попала топовая модель линейки новых APU Trinity – AMD A10-5800К.

Платформа Socket FM2: тест процессора AMD A10-5800K
Платформа Socket FM2: тест процессора AMD A10-5800K

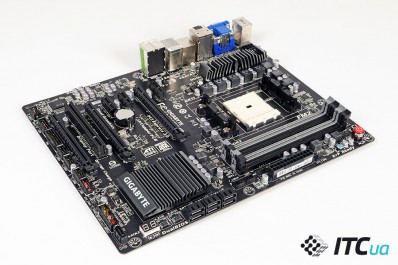

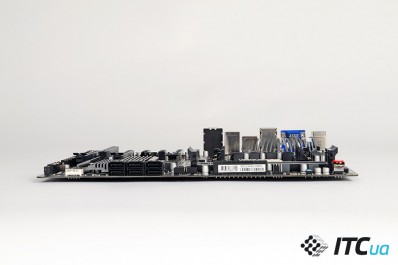

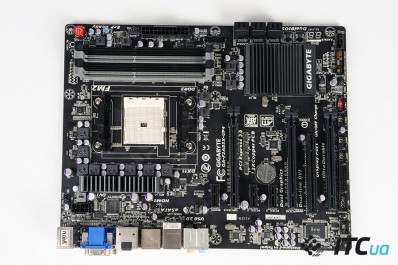

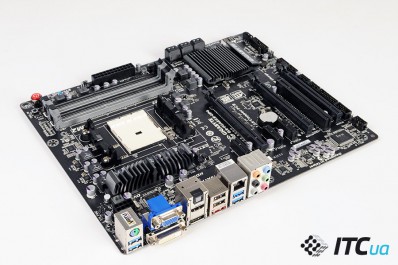

Материнская плата Gigabyte GA-F2A85X-UP4

Для исследования платформы Socket FM2 мы использовали старшую модель в нынешней линейке плат от Gigabyte – GA-F2A85X-UP4, основанную на новом чипсете AMD A85X.

Плата соответствует последней спецификации Ultra Durable 5, предполагающей использование качественных энергоэффективных компонентов. Стабилизатор питания восьмифазный (6+2). В силовой цепи используются мощные сборки IR3550, а также дроссели с ферритовыми сердечниками. Для управления параметрами VRM задействуется цифровой контроллер.

Компоновка слотов для плат расширения оптимальна. Три PCI-E x16, такое же количество PCI-E x1 и один PCI. Для последнего не требуется дополнительный контроллер, так как поддержка этой шины до сих пор реализована в чипсетах AMD. Учитывая количество линий PCI Express, не избежать нюансов использования слотов. Первый слот по умолчанию работает в полноскоростном режиме. При использовании двух видеокарт, первый и второй слоты переводятся в режим x8+x8. Третий полноформатный PCI-E x16 имеет пропускную способность х4, при этом, если задействован ближайший PCI-E x1, то нижний PCI-E x16 также будет обеспечивать скорости передачи данных на уровне х1. Gigabyte GA-F2A85X-UP4 позволяет в полной мере реализовать преимущества чипсета A85X – модель позволяет создать конфигурацию c двумя видеокартами на чипах AMD, которые будут работать в режиме CrossFireX.

На борту Gigabyte GA-F2A85X-UP4 имеется джентельменский набор оверклокера – кнопки Power, Reset, Clear CMOS, а также LED-индикатор состояния. Плата ожидаемо оснащена двумя микросхемами BIOS, а в качестве оболочки UEFI используется графический вариант 3D BIOS, концептуально уже хорошо знакомый нам по предыдущим платам производителя.

Из интересных возможностей модели, отметим технологию Dual Clock Gen. На плате имеется микросхема с дополнительным тактовым генератором (основной – в чипсете). По заявлению производителя, он позволяет добиться стабильной работы на более высоких тактовых частотах шины (~135–150 МГц), что может заинтересовать владельцев APU с заблокированными множителями, желающими форсировать свой процессор. Хотя, конечно, учитывая ценовую политику AMD в отношении чипов Trinity, энтузиастам лучше изначально смотреть в сторону моделей с индексом «К».

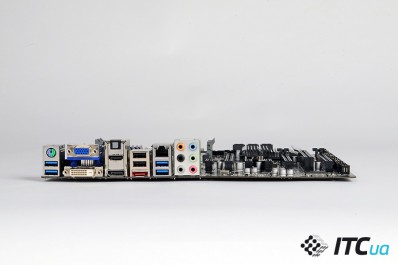

Плата имеет полный набор видеовыходов: DVI, HDMI, DisplayPort и D-Sub. При этом можно одновременно подключить до трех устройств отображения с любой комбинацией интерфейсов. Отметим, что DVI-порт работает в режиме Dual-Link, позволяя использовать мониторы с разрешением вплоть до 2560×1600.

Дисковая подсистема позволят подключить 8 накопителей по SATA 6 Гб/c: семь внутренних и один с помощью eSATA. Что касается периферии, то в распоряжении пользователя шесть портов USB 3.0. Четыре из них реализованы с помощью чипсета, еще для двух используется дополнительный контроллер Etron EJ168.

В целом плата оставляет довольно приятное впечатление. Достойный набор функций для старшего решения, ничего лишнего и вместе с тем неплохой задел на перспективу.

Производительность

Чтобы оценить возможности AMD A10-5800К, мы подобрали ему достойных оппонентов. Прежде всего, это процессор AMD A8-3850. Данный чип отличается от старшей модели линейки APU предыдущего поколения (A8-3870К) лишь меньшей на 100 МГц тактовой частотой и заблокированным процессорным множителем, тогда как интегрированная графическая часть используется максимально производительная – Radeon HD 6550D. От основного конкурента представлена модель той же ценовой категории – двухъядерный процессор Intel Core i3-3220 из новой линейки 22-нанометровых чипов Ivy Bridge. Прежде всего, проверим, как работает блок CPU.

Производительность вычислительной части Trinity в среднем несколько выше, чем у Llano (+5–10%), хотя, учитывая заметные архитектурные отличия, разница может варьироваться в зависимости от используемых приложений. В ряде случаев, APU первого поколения с четырьмя полноценными ядрами могут оказаться даже быстрее пары двухъядерных модулей, работающих на значительно более высокой частоте. В прикладных задачах Trinity не теряется на фоне двухъядерных Intel Core i3, предлагая за свою цену вполне пристойную производительность. В однопоточных задачах процессор от Intel будет определенно иметь преимущество, феноменальная эффективность архитектуры Intel Core дает о себе знать. А вот в многопоточных задачах количество вычислительных блоков многое решает, и здесь четырехъядерные CPU от AMD имеют преимущество. Конечно, процессоры Intel с таким же количеством ядер еще более производительны, вот только стоят они ощутимо дороже.

Во время теста нового APU мы также решили оценить эффективность связки CPU+GPU в прикладных задачах, используя для этих целей графический редактор Musemage, который использует ресурсы графического ядра для выполнения различных операций. В перечень этапов был включен и бенчмарк SVPMark, который также умеет подключать графику для обработки видео.

Ассортимент программ с вкраплениями гетерогенных вычислений постепенно расширяется. Причем это уже не только синтетическое ПО для тестов, но и прикладные приложения. Темпы, конечно, оставляют желать много лучшего, но есть надежда, что такие инициативы разработчиков будут всячески поощряться производителями «железа». Это тот редкий случай, когда интересы обоих конкурентов совпадают. Intel также с каждой последующей архитектурной итерацией уделяет все больше внимания производительности и возможностям своего интегрированного видео. Чипы Ivy Bridge здесь заметно преуспели в сравнении с предшественниками, а в ожидаемом Haswell графическое ядро должно получить еще более весомый прирост быстродействия. Пока же у AMD здесь заметно более сильные позиции.

В 3D-синтетике Trinity имеет очень солидный прирост производительности – 40–45%. Конечно, в общем зачете здесь учитывается и возросшая производительности x86 блока, но это ведь и неплохо. 6000 баллов в 3DMark Vantage – это почти уровень Radeon HD 6570, то есть дискретной видеокарты, которая сейчас предлагается за $50–60. Показатели Intel HD Graphics 2500 на фоне «встроек» от AMD выглядят заметно скромнее.

Intel предлагает отдельные модификации процессоров, оснащенные графикой Intel HD Graphics 4000. В случае c двухъядерными моделями линейки Ivy Bridge это Core i3-3225. Она также имеет рабочую тактовую частоту, как и у Core i3-3220 – 3,3 ГГц, однако оснащена полновесным графическим модулем с 16 вычислительными блоками (у HD Graphics 2500 их всего шесть), хотя и стоит при этом на $20–25 дороже. На момент подготовки материала мы не располагали такой моделью, однако, чтобы включить в обзор не только результаты Intel HD Graphics 2500, но и показатели самого мощного на текущий момент интегрированного графического решения Intel, мы использовали Core i7-3770К. Он фигурирует только в игровых тестах со встроенным видео. Это позволит более взвешенно оценить текущее положение и потенциальные возможности интегрированных GPU обеих компаний.

В реальных играх A10-5800K снова очень уверенно опережает A8-3850. Преимущество уже не так велико, как в случае с тестами от Futuremark, однако прирост в 25–35% также можно считать отличным результатом. К тому же, средние 30 fps в разрешении 1920×1080 уже позволяют не только рассматривать картинки в не самых простых играх.

Решения от Intel ожидаемо менее торопливы, особенно в случае с облегченных вариантом GPU. Казалось бы, Intel HD Graphics 4000 только-только удалось отдаленно приблизиться к показателям Llano, как чипы Trinity опять делают эту миссию невыполнимой. Надеемся, с выходом Haswell здесь вновь появится интрига.

Возможности интегрированного видео серьезно зависят от производительности подсистемы памяти. Посмотрим, как в случае с A10-5800К пропускная способность ОЗУ влияет на игровое быстродействие.

Платформа Socket FM2: тест процессора AMD A10-5800K

Если используется интегрированное видеоядро, DDR3-1866 настоятельно рекомендуется. Скоростные, либо разогнанные до таких частот модули памяти, обеспечат 18–24% прироста производительности в играх.

Производительность с дискретной видеокартой

Мы также провели тесты платформ с дискретной видеокартой, используя для этих целей референсную модель Radeon HD 7970 (925/5500 МГц), которая для процессоров рассматриваемого уровня точно не станет ограничителем.

Если сравнивать в таких условиях процессоры AMD, то, как видим, в большинстве случае, небольшое преимущество (2–5%) имеет A10-5800К. Mafia II, в которой система с новым APU получила 10%-ный прирост скорее можно считать исключением. К тому же, возможны и обратные ситуации, о чем свидетельствуют результаты в Lost Planet 2, где A8-3850 опередил новичка почти на 5%. Однако в любом случае соперничество здесь происходит только между чипами AMD. Результаты, которые демонстрирует ПК с двухъядерным процессором Core i3-3220 для них не досягаемы. Отрыв от преследователей составляет 7–18%. Даже несмотря на меньшее количество вычислительных блоков, в играх двухъядерный чип Ivy Bridge оказывается предельно эффективен, и здесь процессорам AMD не может помочь даже удвоенное количество вычислительных блоков. С другой стороны, разница не выглядит удручающей и основную погоду здесь делает дискретная видеокарта.

В целом прирост вычислительной производительности Trinity сравнительно небольшой и в среднем находится на уровне 5–15%. Несмотря на то, что полноценные вычислительные ядра Llano в некоторых случаях все же оказываются предпочтительнее двойных модулей, за счет внутренних улучшений архитектуры, а также более высоких таковых частот, чипам на Piledriver удается опережать своих предшественников. Возможности интегрированной графики порадовали больше. 30%-ное преимущество над предшественником, который до появления Trinity являлся своеобразным эталоном по части возможностей встроенного GPU, вселяет оптимизм.

Энергопотребление

Получив общее представление о производительности APU Trinity, нам также интересно было оценить уровень энергопотребления новых процессоров AMD. Заявленный параметр TDP для A10-5800К составляет 100 Вт, посмотрим на реальные показатели в типичных задачах.

Платформа Socket FM2: тест процессора AMD A10-5800K

Во время нагрузки на вычислительные блоки (рендеринг в Cinebench), потребление Llano и Trinity оказывается примерно на одном уровне. А вот увеличение мощности графического ядра не прошло бесследно. В играх, где в большей мере нагружается именно GPU, энергопотребление A10-5800К на 18 Вт выше, чем у предшественника. Техпроцесс изготовления остался прежним, а вот более высокие тактовые частоты дают о себе знать. В то же время стоит отметить, что в режиме покоя, в котором процессор зачастую находится большую часть времени, энергоэфективность новых APU выше. Впрочем, здесь стоит делать поправку на то, что для обоих процессоров используются различные материнские платы, которые могут влиять на абсолютные показатели.

Двухъядерные Intel Core i3 в целом демонстрируют образцовую экономичность. На вычислительные задачи CPU расходует минимум энергии, а вот при оценке показателей в играх стоит учитывать существенную разницу в быстродействии решений.

Итоги

Платформа Socket FM2 и процессоры Trinity являются довольно интересным вариантом для сборки достаточно мощных мультимедийных ПК. В сравнении с предшественниками, производительность вычислительных блоков с архитектурой Piledriver возросла не столь значительно, тогда как возможности интегрированной графики улучшены на треть, достигая показателей дискретных видеокарт начального уровня. На данный момент это серьезное преимущество решений от AMD. Вместе с тем, ареал чипов Trinity точно такой же, как и у Llano. Учитывая сбалансированную цену, они будут очень органично смотреться в составе недорогих универсальных решений «для всего». И хотя в последнее время для подобных задач все чаще приобретаются мобильные системы, новые APU в десктопном варианте также найдут своих покупателей.

Конфигурация тестового стенда

Процессор Intel Core i7-3770K Intel, www.intel.ua
Intel Core i3-3220 «Евро Плюс», www.eplus.kiev.ua
AMD A8-3850 AMD, www.amd.com
Кулер Thermalright Archon Rev.A «1-Инком», www.1-incom.com.ua
Материнская плата MSI Z77A-GD65 (LGA1155, Intel Z77 Express) MSI, ua.msi.com
ASRock A75 Pro4 (Socket FM1, AMD A75) ASrock, www.asrock.com
Gigabyte GA-F2A85X-UP4 (Socket FM2, AMD A85X) Gigabyte, www.gigabyte.ua
Оперативная память Team Xtreem TXD38192M2133HC9KDC-L (2×4 ГБ DDR3-2133) DC-Link, www.dclink.com.ua
Видеокарта Radeon HD 7970 3ГБ (925/5500 МГц) AMD, www.amd.com
Накопитель Intel SSD 520 (SSDSC2CW240A3, 240 ГБ) Intel, www.intel.ua
Блок питания Thermaltake Toughpower Grand TPG-1200M (1200 Вт) Thermaltake, www.thermaltakeusa.com
