BTF 3.0: Colorful показала перший концепт оновленого стандарту ПК, з бездротовим БЖ і гібридним живленням відеокарти

DIY-APE разом з Colorful представляють концепт ПК стандарту BTF 3.0. Цього разу десктоп вишов ще більш прозорим та бездротовим, з покращенням розміщення БЖ та відеокарти.

Концепт BTF 3.0 виводить ідею безпровідних технологій на новий рівень. Презентація на YouTube вийшла після довгої серії закритих брифінгів, проведених з ASUS, MSI та Colorful — ключовими партнерами з продуктів BTF першого та другого поколінь. Дизайн з роз’ємами на зворотній стороні материнської плати відкритий для будь-якого бренду, який хоче його впровадити, тому вже з’явилися материнські плати, відеокарти та корпуси, сумісні з BTF, які приховують більшу частину кабелів.

Оновлення формату запозичує ідею роз’ємів на задній панелі з BTF 2.0 та перетворює її на повноцінний комплект живлення та введення/виведення. Процесор, відеокарта та материнська плата сумісні з заднім роз’ємом живлення, розрахованим на потужність до 2145 Вт, з яких 1680 Вт зарезервовані для процесора та відеокарти. Роз’єми на передній панелі, як USB-C, USB 3.0, аудіо та роз’єм перемикача, згруповані в один блок позаду, який підключається до корпусу одним кабелем, а додаткові 4-контактні роз’єми на задній панелі плати забезпечують живлення до чотирьох накопичувачів SATA та замінюють окремі кабелі.

Подача живлення від БЖ не потребує кабелів до материнської плати завдяки інтерфейсу Gold Finger замість 24-контактних роз’ємів PCIe та дозволяє під’єднувати стандартні блоки ATX 3.0 через адаптер. БЖ розташований праворуч відносно материнської плати, щоб залишати місце для верхнього радіатора. Відеокарти зберігають бічні роз’єми, але можуть використовувати адаптер, який живіть їх від Gold Finger у збірках BTF, зі збереженням здатності працювати у звичайній системі ATX.

Загалом корпус BTF 3.0 повинен приймати як BTF, так і стандартне обладнання, підтримувати рідинні охолоджувачі BTF з короткими трубками та визначати чіткі шляхи прокладання кабелів від блоку процесора. Він також отримав компонування “без кабелів вентиляторів”, з попередньо встановленими блоками живлення вентиляторів та RGB-концентраторами, прокладеними каналами та роз’ємами, розташованими біля кожного кріплення вентилятора.

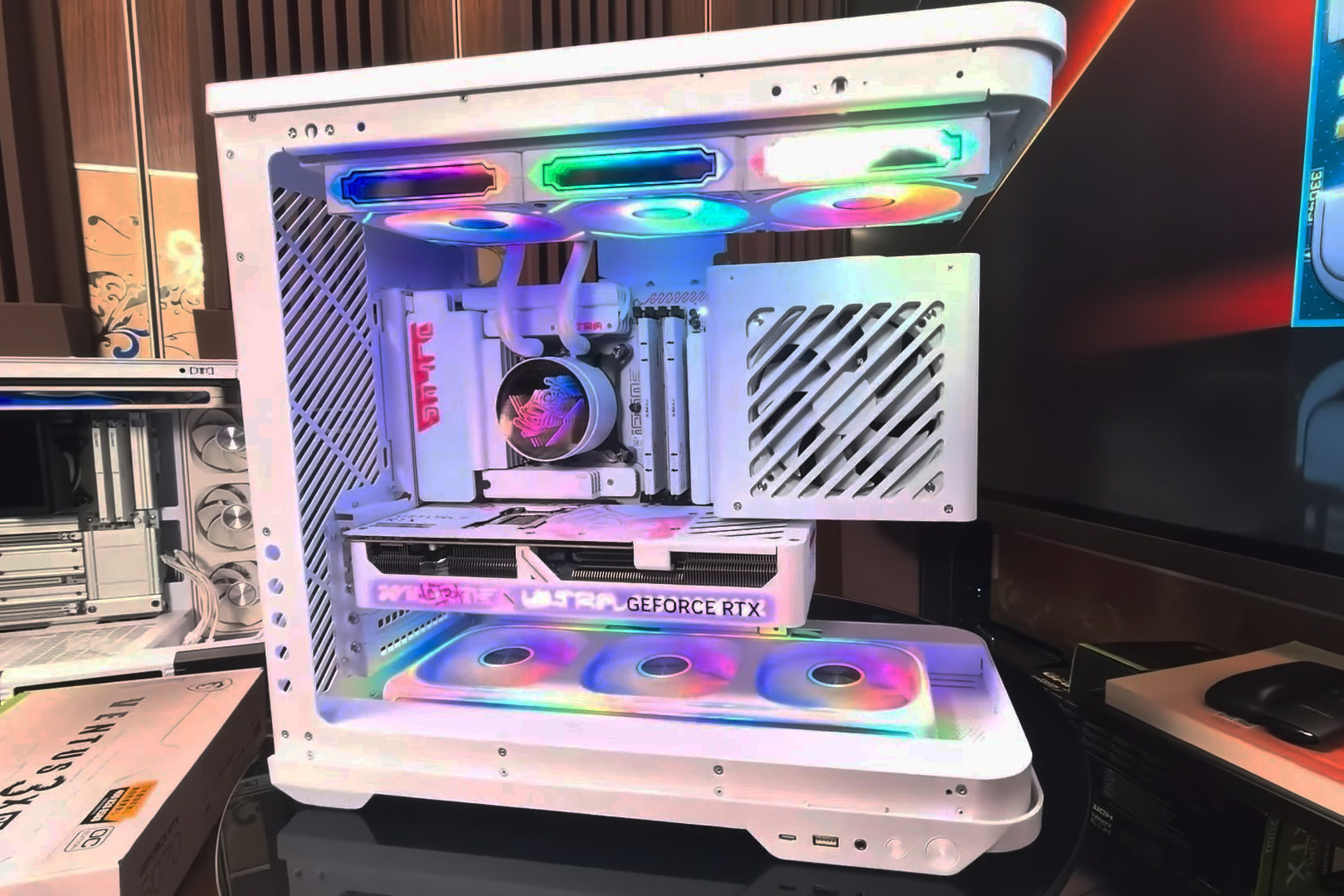

Щоб довести, що BTF 3.0 – це більше, ніж просто слайди, DIY-APE демонструє робочий інженерний зразок ПК від Colorful та Segotep, перший повноцінний концептуальний ПК, побудований за новою специфікацією, з прототипом відеокарти Colorful та відповідним корпусом. Готова система вже відповідає більшості специфікацій стандарту.

Джерело: VideoCardz
