В начале ноября компания NVIDIA пополнила свою линейку дискретной игровой графики, представив GeForce GTX 1070 Ti. Модель основана на уже знакомом процессоре GP104 с архитектурой Pascal, однако предложенная комбинация технических характеристик и цены вполне может заинтересовать тех, кто уже вырос из устройств среднего класса, но не готов тратиться на покупку топовых видеокарт. Одновременно с референсными моделями были представлены и оригинальные версии адаптеров. Сегодня у нас на обзоре ASUS ROG-STRIX-GTX1070TI-A8G-GAMING – модификация из линейки ROG STRIX, имеющая узнаваемые внешние черты и интересное оснащение.

от 17 399 грн
Предложений: 54

NVIDIA GeForce GTX 1070 Ti

Предыстория появления GeForce GTX 1070 Ti достаточно коротка. Вряд ли до выхода на графическую арену конкурентов в лице Radeon RX Vega 56/64 калифорнийцы планировали заполнять нишу между GTX 1080 и GTX 1070. Эти модели хороши сбалансированы и в своих нишах обеспечивают достойные результаты. Однако, NVIDIA решила не оставлять без внимания появление непосредственных соперников из противоборствующего лагеря.

Итак, что же собой представляет GeForce GTX 1070 Ti? Для видеокарты используется уже хорошо знакомый чип GP104 с архитектурой Pascal. В данном случае применяется модификация процессора GP104-300, включающая 2432 вычислителя, 132 текстурных модуля и 64 растеризатора.

GeForce GTX 1080 Ti GeForce GTX 1080 GeForce GTX 1070 Ti GeForce GTX 1070
Наименование кристалла GP102-350 GP104-400 GP104-300 GP104-200
Техпроцесс производства, нм 16 16 16 16
Площадь кристалла, мм² 471 314 314 314
Количество транзисторов, млрд 12 7,2 7,2 7,2
Тактовая частота GPU, МГц 1480/1582 1607/1733 1607/1733 1506/1683
Количество потоковых процессоров 3584 2560 2432 1920
Количество текстурных блоков 224 160 132 120
Количество блоков растеризации 88 64 64 64
Память (тип, объем), МБ GDDR5X, 11264 GDDR5X, 8192 GDDR5, 8192 GDDR5, 8192
Шина памяти, бит 352 256 256 256
Эффективная тактовая частота памяти, МГц 11 008 10 008 8008 8008
Пропускная способность памяти, ГБ/c 484 320 256 256
Тепловой пакет (TDP), Вт 250 180 180 150

Для сравнения количественных значений, предлагаем ознакомиться с техническими характеристиками соседей по графической линейке. Как видим, число СUDA-вычислителей и TMU заметно увеличилось, по сравнению с таковым для GTX 1070, а вот количество блоков растеризации остается одинаковым для всех трех видеокарт.

Конфигурация подсистемы памяти аналогична используемой для GeForce GTX 1070. Речь о 256-битовой шине и чипах GDDR5, работающих на эффективных 8008 МГц. Итоговая пропускная способность составляет 256,3 ГБ/c. Именно подсистема памяти является основным преимуществом GeForce GTX 1080. Если по количеству активных функциональных блоков в GPU отличие уже минимально, то вот как раз за счет чипов GDDR5X, работающих на 10 008 МГц, а, соответственно, увеличенной до 320 ГБ/c пропускной способности, старшая модель предложит большую производительность. Но опять же, предположим, что даже в этом случае отличие не будет разительным.

Для GeForce GTX 1070 Ti заявлен такой же тепловой пакет, как и у GTX 1080 – 180 Вт, тогда как TDP модели GTX 1070 составляет 150 Вт.

Референсная модель GeForce GTX 1070 Ti визуально ничем не отличается от соседей по линейке. Для подключения дополнительного питания предусмотрен один 8-контактный разъем, а для системы с такой видеокартой разработчик рекомендуем использовать БП мощностью от 500 Вт. На интерфейсной панели уже привычный набор видеовыходов – DVI-D, HDMI и три DisplayPort.

Что касается стоимости, то рекомендованная цена для базовых версий – $430, тогда как эталонная модификация от Founders Edition будет предлагаться от $450.

Наряду с референсным вариантом были представлены и оригинальные версии от производителей видеокарт. Значительный усилий это не потребовало, разве что минимальные доработки дизайнов, используемых для GeForce GTX 1070/1080. Потому не удивительно, что уже на старте продаж GeForce GTX 1070 Ti на рынке предлагаются альтернативные версии адаптеров.

ASUS ROG-STRIX-GTX1070TI-A8G-GAMING

Компания ASUS предложила сразу три модификации GeForce GTX 1070 Ti – пара моделей серии ROG STRIX и одна версия линейки TURBO с системой охлаждения, оснащенной одним вентилятором центробежного типа.

Любопытно, что модификации ROG-STRIX-GTX1070TI-A8G-GAMING и ROG-STRIX-GTX1070TI-8G-GAMING не только схожи внешне, но и имеют одинаковые частотные формулы. Как видим, в обозначении старшей модели нет привычных индексов “ОС” или “О”, предполагающих заводской разгон видеокарты. Изначально он предполагался производителем, однако, чтобы избежать возможной конкуренции с GeForce GTX 1080, NVIDIA настоятельно не рекомендовала предлагать оригинальные версии видеокарт с повышенными частотами. В итоге, все без исключения модели GeForce GTX 1070 Ti имеют одинаковую частотную формулу, соответствующую таковой для референсной видеокарты – базовая частота 1607 МГц и среднее ускорение до 1683 МГц.

Для производителей видеокарт наверняка это был не очень приятный сюрприз. Варьирование частот как раз позволяет выстраивать линейки адаптеров одной серии, расширяя ассортимент различными модификациями.

ASUS пришлось выкручиваться из ситуации, используя для топовой версии новый термин – Advanced Edition. При использовании профиля OC Mode, частотная формула для GPU принимает вид 1683/1759 МГц, тогда как у обычной версии ROG-STRIX-GTX1070TI-8G-GAMING такой же программный разгон соответствует режиму 1645/1721 МГц.

Комплект поставки

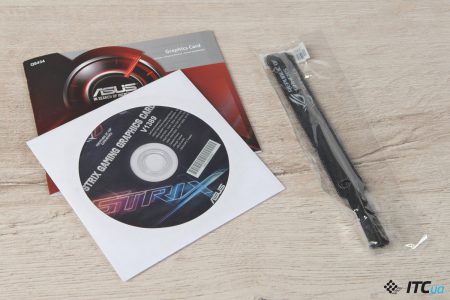

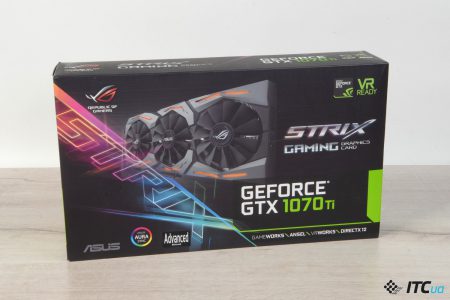

Видеокарта поставляется в крупной коробке. В комплекте с видеокартой предлагается только руководство, диск с драйверами и ПО, а также две многоразовые стяжки для укладки силовых кабелей.

Дизайн и компоновка

Внешний дизайн видеокарты со строгим графитовым кожухом хорошо узнаваем. Подобное оформление уже какое-то время используется производителем для топовых видеокарт. При более детальном рассмотрении, оригинальная GTX 1070 Ti напоминает даже не GTX 1070/1080 серии STRIX, а модель GTX 1080 Ti этой же линейки.

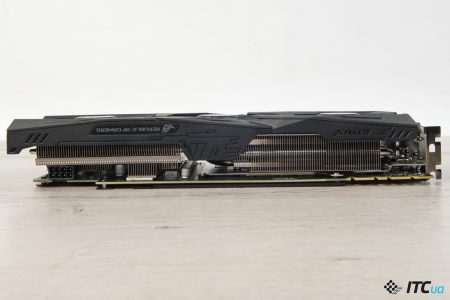

Дело в том, что для новой «титановой» версии используется система охлаждения с увеличенным радиаторным блоком.

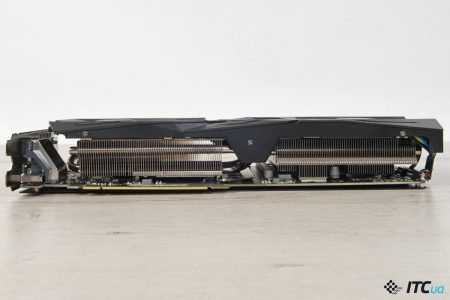

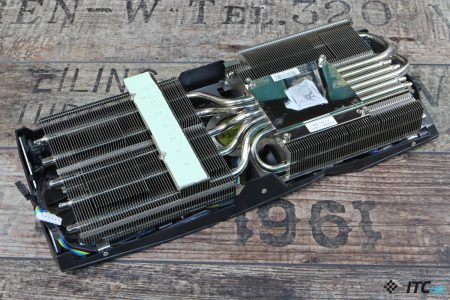

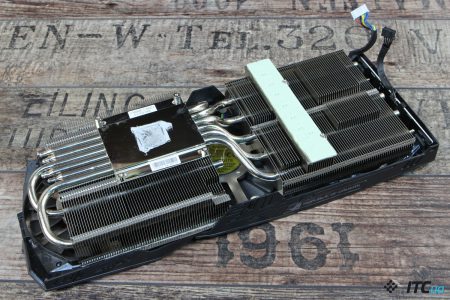

Модификация кулера имеет два отсека, состоящих из алюминиевых пластин. При этом ширина ребер основного модуля составляет 27 мм. Блоки связаны между собой тепловыми трубками, ускоряющими отвод тепла на удаленные участки.

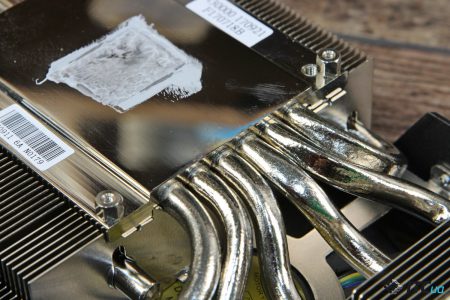

Еще одним отличием от кулеров GTX 1070/1080 стал отказ от от технологии прямого контакта тепловых трубок с кристаллом графического процессора. Такой способ имеет как свои достоинства, так и недостатки. По всей видимости, последние все же перевесили, потому для последних моделей разработчики ASUS используют дополнительную теплосъемную пластину, исключающую появление зон локального перегрева.

Для лучшего контакта с чипом GPU, поверхность теплосъемника полируется, а дополнительная обработка названа производителем MaxContact.

Из любопытных конструктивных особенностях отметим попытку разработчиков максимально увеличить площадь рассеивания радиатора, потому часть пластин имеют сложную форму профиля в тех зонах, где это позволяет размещение элементов поверхностного монтажа.

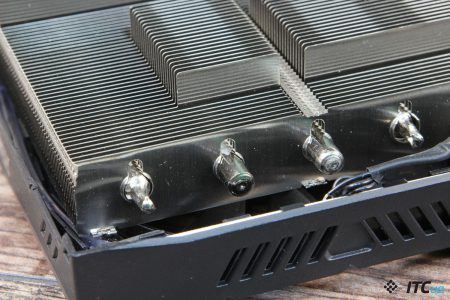

При внимательном рассмотрении блока можно заметить следы пайки в местах сопряжения тепловых трубок с пластинами и в области контакта с основным теплосъемником.

Радиаторный блок обдувают три 90-миллиметровых вентилятора осевого типа.

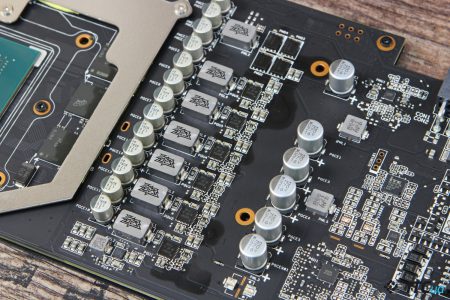

Для видеокарты используется минимально доработанная платформа от GeForce GTX 1070 серии STRIX. Подсистема питания имеет 7-фазную компоновку (6+1).

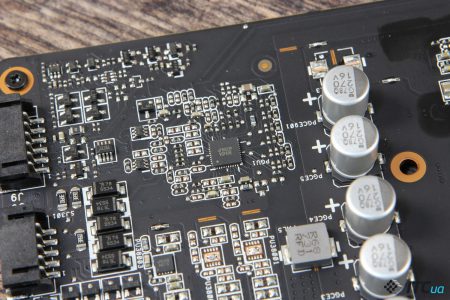

Применяются MOSFET сборки Vishay SIC620 и управляющий контроллер UPI uP9511P. Для охлаждения силовых элементов используется основной радиаторный блок.

Как и все видеокарты серии GTX 1070 Ti, оригинальная версия от ASUS оснащена 8 ГБ памяти GDDR5. В данном случае используются микросхемы Micron D9TCB, с рекомендуемой эффективной частотой 8000 МГц. Восемь чипов расположены П-образным способом вокруг GPU. Часть микросхем дополнительно охлаждаются металлической пластиной, хотя ее профиль в большей мере напоминает кронштейн, связывающий печатную плату с фиксирующей пластиной и  усиливающий прочность конструкции. Он накрывает не все микросхемы памяти, а с некоторыми контактирует лишь частично. Здесь ничего нового, такой же «охладитель-укрепитель» использовался для GTX 1070/1080 производителя.

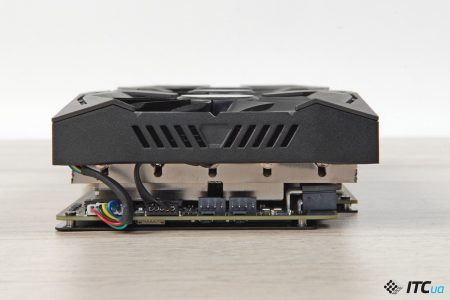

Из-за увеличенного радиаторного блока видеокарта 2,5-слотовую компоновку. То есть по факту занимает все три слота расширения. Как правило, это не проблема для систем формата ATX. После интеграции на материнской плате звуковых и сетевых контроллеров, чаще дополнительные слоты остаются не востребованы. В любом случае увеличенные габариты ASUS ROG-STRIX-GTX1070TI-A8G-GAMING стоит учитывать, особенно владельцам плат формата mATX. Длина видеокарты также составляет немалые 298 мм – еще один повод предварительно убедиться в том, что адаптеру найдется место в корпусе.

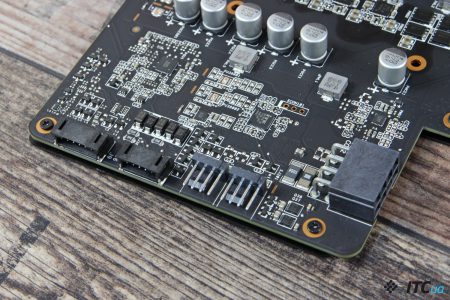

У задней кромки печатной платы размещены два 4-контактный разъема для подключения вентиляторов. Технология ASUS FanConnect II позволяет задавать алгоритм работы установленных в корпусе вентиляторов, используя температурные показания графического процессора.

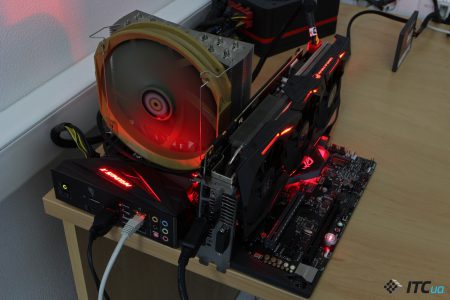

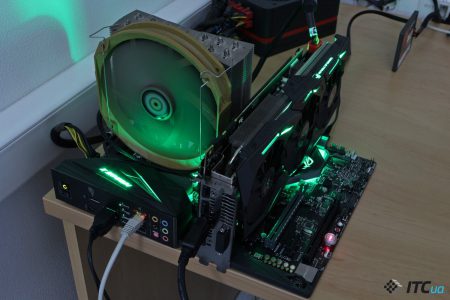

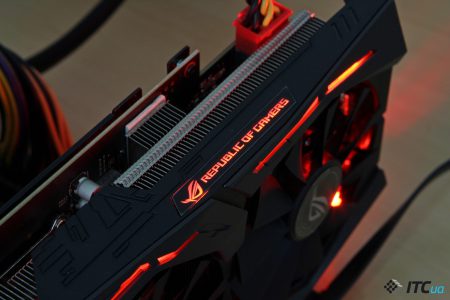

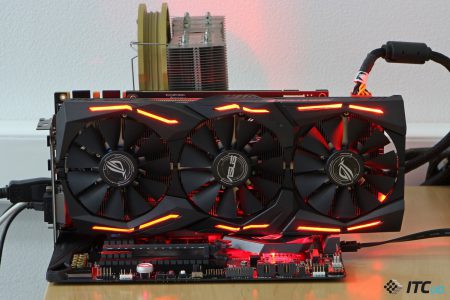

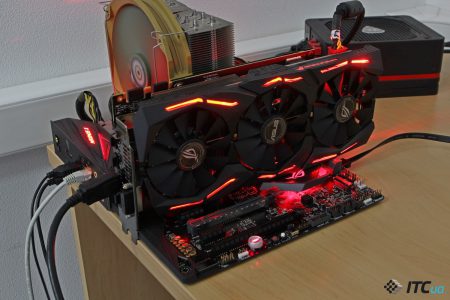

Конечно для видеокарты предусмотрена дополнительная подсветка. Причем этому вопросу производитель уделяет большое внимание. Световоды вплетены по периметру верхнего кожуха.

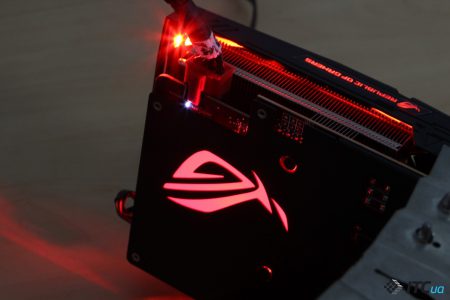

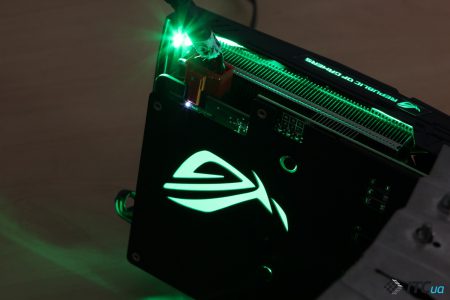

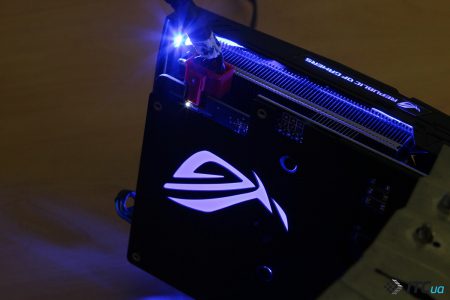

На верхней кромке подсвечивается название линейки, а на задней панели искрится крупный логотип игровой серии. Конечно речь идет о многоцветной RGB-подсветке, параметрами которой можно управлять в фирменном приложении ASUS AURA.

При использовании материнской платы от ASUS и других компонентов системы, поддерживающих технологию AURA Sync, иллюминацию всех устройств можно синхронизировать.

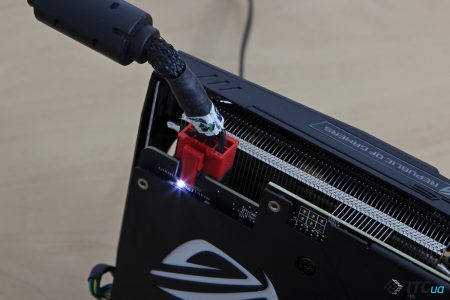

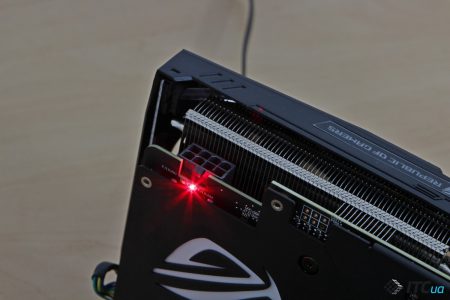

Из функциональной подсветки отметим наличие светодиодов рядом с силовым разъемом питания. Красный огонек горит если вы еще не подсоединили дополнительный источник, а белый сигнализирует о подаче 12 В.

Заднюю панель видеокарты прикрывает анодированная алюминиевая пластина. Дополнительное прикрытие тылов не помешает, да и эффектности устройству добавляет, хотя и не участвует в охлаждении элементов.

На интерфейсную панель выведено пять видеовыходов – DVI-D, пара DisplayPort и два HDMI. Часть пластины выделена под решетку для вывода воздуха.

В работе

В покое видеокарта работает в пассивном режиме. Температура чипа удерживается на уровне 33С при 23С в помещении.

Под нагрузкой GPU прогревался до 65 градусов, при этом скорость вращения вентиляторов повышалась до 1300 об/мин.

Видеокарта работает очень тихо. Увеличенные габариты радиаторного блока оправданы. В этом случае получается улучшить эффективность охлаждения не повышая скорость вращения вентиляторов. Последние начинают вращаться при повышении температуры чипа до 55–57C. Старт плавный с 600–700 об/мин. Отключаются при охлаждении GPU до 47С.

Под нагрузкой графический процессор автоматически ускоряется вплоть до 1885 МГц. Слабый нагрев чипа позволяет GPU Boost удерживать высокую частоту даже в сложных режимах. Несмотря на идентичную частотную формулу всех моделей GeForce GTX 1070 Ti, фактическая частота будет зависеть от возможностей системы охлаждения конкретной модели адаптера.

Разгон

Настоятельная рекомендация NVIDIA не предлагать ускоренные версии адаптеров к счастью коснулась лишь производителей видеокарт. Владельцы могут не сдерживать себя в экспериментах над своими устройствами.

Частотный потенциал чипа GP104 в целом уже хорошо изучен, потому не стоит ожидать здесь каких-то откровений. Как обычно, финальные значения во многом зависят от удачности конкретного экземпляра GPU.

В нашем случае, после повышения питающего напряжения на 20 мВ и установки ползунка Power Limit в положение 120%, базовую тактовую частоту чипа удалось повысить с 1607 до 1767 МГц, то есть почти на 10%. Микросхемы памяти стабильно работали на 8808 МГц, то есть те же +10%.

После разгона в динамике процессор автоматически разгонялся до 2025–2050 МГц – типичные значения для ускоренного GP104. Чип зачастую легко берет планку в 2 ГГц, а все что выше, зависит уже от везения и вашего упорства.

С повышением частот нагрев чипа составил 67С, а скорость вращения вентиляторов автоматически увеличилась до 1400 об/мин на пике.

Производительность

В полной мере оценить производительность новинки позволят видеокарты GeForce GTX 1070 и GeForce GTX 1080. Не претендуя на лавры провидца, еще перед началом тестирований можно говорить о том, что GeForce GTX 1070 Ti промежуточным звеном между указанными моделями с соответствующим уровнем быстродействия. Однако, фактические замеры позволяют более точно определить позицию новой видеокарты, а также понять перспективы и оценить эффективность дополнительного разгона. Наличие на диаграммах показателей GeForce GTX 1080 Ti позволяет задать верхнюю планку. В таком случае уютный междусобойчик моделей на GP104 разбавит топовая модель классом выше.

Для оценки возможностей видеокарты мы использовали популярные графические режимы с разрешениями 1920х1080, 2560х1440 и 3840х2160.

Игровая синтетика от Futuremark задает общий тон. GeForce GTX 1070 Ti расположилась аккурат между GTX 1070 и GTX 1080, при этом новинка тяготеет к старшей модели, а после разгона может догнать или даже опередить версию на GPU с большим количеством вычислительных блоков и более скоростной памятью.

Если оценивать результаты в реальных играх, то ситуация во многом схожа. GeForce GTX 1070 Ti в стоковом режиме уступает GeForce GTX 1080 в среднем 5–10%, в свою очередь на 10–15% опережая GeForce GTX 1070. В зависимости от игры, есть небольшие перекосы, но в целом соотношение сил сохраняется. Как видим, в режиме Full HD во многих случаях GeForce GTX 1080 Ti оказывается избыточной даже при использовании тяжелых графических режимов. Дополнительный запас мощности никогда не помешает, особенно при использовании монитора с частотой обновления выше 60 Гц, но при таком разрешении экрана может оказаться, что прирост производительности скромнее увеличения цены, даже если ваша система оснащена топовым 6-ядерным Core i7-8700K.

В режиме 1440p среди моделей на GP104 ситуация во многом повторяется, с тем лишь отличием, что GTX 1070 Ti даже после дополнительного разгона сложнее стало опережать GTX 1080. Все же последняя имеет большее количество вычислительных блоков и увеличенную пропускную способность подсистемы памяти из-за чипов GDDR5X, работающих на эффективных 10 008 МГц. Впрочем, о кардинальных отличиях и здесь говорить не приходится. GeForce GTX 1070 Ti в стоке по-прежнему ближе к старшей модели линейки и догоняет ее после разгона. Мы наблюдали ситуации, когда даже после форсажа новинка оказывалась в полушаге от GTX 1080, но в этих случаях шла максимум об 1–2 кадрах/c.

При разрешении 2560х1440 видеокарта GeForce GTX 1080 Ti уже уверенно отрывается от преследователей. Столбики со значениями модели на чипе GP102 гордо возвышаются над таковыми для младших устройств линейки. 30–40% – это уже то отличие, которого ожидаешь от флагмана “тысячной” линейки GTX.

Разрешение 4К не привносит каких-то неожиданностей. Модели на GP104 сохраняют свои позиции и соотношений сил. GeForce GTX 1070 Ti на 8–12% опережает GTX 1070, уступая старшей модели 5–10%. Отставание от GTX 1080 зачастую удается компенсировать разгоном, что не удается в случае с GTX 1070. Хотя нахрапистым повышением частоты GPU не всегда легко обеспечить преимущество над моделью с большей пропускной способностью подсистемы памяти и особенно это сказывается в режимах с повышенным разрешением. Конечно, при разгоне GTX 1080 она снова отдалится от дерзкой новинки, буквально наступающей на пятки.

Обобщая полученные результаты, можно лишь утвердиться в мнении о том, что появление в линейке «титановой» версии GTX 1070 связано в первую очередь с представлением конкурирующих моделей Radeon RX Vega 56/64. Для NVIDIA скорее было делом принципа не уступать позиции младшей «веги» в своей категории, а GTX 1070, по всей видимости, не всегда справлялась с такой задачей. Изменилась ли ситуация теперь? В этом нам еще предстоит убедиться на собственном опыте.

4.5
Оценка ITC.UA
Плюсы: Высокая производительность; эффективная тихая система охлаждения; мощная силовая подсистема; возможности самостоятельного разгона; эффектная подсветка RGB AURA
Минусы: Цена на старте продаж; увеличенные габариты; не предусмотрен заводской разгон
Вывод: ASUS ROG STRIX GTX 1070 Ti GAMING Advanced – оригинальная модель новой линейки адаптеров, занимающих место в игровом топ-сегменте. Можем отметить увеличенные габариты устройства, эффективный тихий кулер, мощную силовую подсистему и привлекательную подсветку. По части производительности GeForce GTX 1070 Ti зачастую уступает старшей GTX 1080 лишь 5–10% причем эту разницу несложно компенсировать разгоном видеокарты. Учитывая статус «горячей новинки», розничная стоимость GTX 1070 Ti часто лишь немногим ниже таковой для старшей модели, и в этом случае аргументов  в пользу новинки становится меньше. С другой стороны, если рассматривать равнозначные по оснащению модели, то GTX 1070 Ti окажется на те же 10% дешевле GTX 1080, потому, при желании немного сэкономить, такой выбор будет оправдан.

Технические характеристики

Обзор видеокарты ASUS ROG STRIX GTX 1070 Ti GAMING Advanced: с повышением в классе ASUS ROG-STRIX-GTX1070TI-A8G-GAMING
17 399 − 24 610 грн
Сравнить цены
Тип Видеокарта
GPU GeForce GTX 1070 Ti
Объем памяти, ГБ 8
Тип памяти GDDR5
Интерфейс PCI Express 3.0 x16
Система охлаждения активная
Дизайн системы охлаждения фирменная
Остановка вентиляторов в простое +
Частоты работы GPU, МГц 1683 (Boost-1759)
Частоты работы памяти, МГц 8008
Шина памяти, бит 256
Выходные разъемы DVI-D x1, HDMI x2, DisplayPort x2
Размеры, мм 298x134x525
Низкопрофильная -
Дополнительное питание 1x8pin
Потребляемая мощность, Вт нет данных
Рекомендуемая мощность блока питания, Вт нет данных
Поддержка DirectX DirectX 12
Разное OpenGL 4.5

Устройство для тестирования предоставлено компанией MTI, www.distri.mti.ua
