Обзор материнской платы ASUS MAXIMUS VIII EXTREME

author avatar
https://secure.gravatar.com/avatar/6331c82095a5be36dedd21d9708ed3b9?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://secure.gravatar.com/avatar/6331c82095a5be36dedd21d9708ed3b9?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://itc.ua/wp-content/themes/ITC_6.0/images/no-avatar.svg

ASUS_Maximus_VIII_Extreme_intro_671

У взыскательных энтузиастов, которые привыкли получать максимум от своих систем, особые требования к материнским платам. Все ключевые производители предлагают свои уникальные решения, созданные для работы в экстремальных условиях. Компания ASUS для подобных задач традиционно позиционирует устройства EXTREME из серии Republic of Gamers. Недавно производитель представил новую флагманскую модель из линейки плат для чипов Intel Skylake – ASUS MAXIMUS VIII EXTREME. Посмотрим, что же в ней такого экстремального.

Дизайн и компоновка

Габариты платы соответствуют форм-фактору Extended ATX – 305×272 мм. Увеличенная площадь PCB позволяет разместить большее количество всевозможных компонентов. И, учитывая очень плотную застройку MAXIMUS VIII EXTREME, реализовать все идеи разработчиков в рамках классического формата ATX точно не удалось бы.

ASUS_Maximus_VIII_Extreme_1

Для плат энтузиастской линейки под Intel Skylake в целом используется нейтральный ненавязчивый дизайн без яркого окраса элементов. Ожидаемо для печатной платы применяется черная текстолитовая основа с матовым покрытием. Большая часть разъемов также выполнена в черном. Темно-серые радиаторные блоки системы охлаждения частично прикрывает декоративная крышка, окутывающая интерфейсную панель и накрывающая область звуковой подсистемы. Дизайнеры так видят. В целом, получилось симпатично.

Плата основана на топовом чипсете Intel Z170 и готова принят на борт любой процессор с архитектурой Core 6-го поколения. Наверняка ASUS MAXIMUS VIII EXTREME будет работать совместно с Core i7-6700K или Core i5-6600K, но формально можно использовать хоть процессоры Celeron для LGA1151, которые появятся лишь в начале следующего года.

ASUS_Maximus_VIII_Extreme_2

Силовая подсистема платы построена на 13-фазной схеме, которая управляется с помощью двух дискретных контроллеров. В качестве MOSFET применяются качественные сборки Infineon OptiMOS, также в цепи стабилизатора питания используются дроссели MicroFine Alloy Сhokes и японские конденсаторы 10K Black Metallic.

Курс English For Tech course від Enlgish4IT.
Лише 7 тижнів по 20-30 хвилин щоденного навчання допоможуть вам подолати комунікативні бар'єри. Отримайте знижку 10% за промокодом ITCENG.
Дійзнайтеся більше

ASUS_Maximus_VIII_Extreme_VRM-components

Для охлаждения силовых элементов используется громоздкая конструкция, включающая три радиаторных блока, связанных между собой тепловой трубкой. Несмотря на позиционирование платы, радиаторный массив не предполагает подключения в контур жидкостный системы охлаждения. Вместе с тем, использование СВО приветствуется производителем – для подключения помпы имеется специальный разъем.

ASUS_Maximus_VIII_Extreme_38

Дополнительное питание подводится к плате с помощью 4-х и 8-контактного разъемов, размещенных у верхней кромки.

ASUS_Maximus_VIII_Extreme_3

На плате размещено 4 слота для модулей DIMM. Поддерживается память стандарта DDR4, при этом условным штатным режимом значится DDR4-3800. Некоторые подобные наборы прошли соответствующую валидацию. Разъемы с односторонней фиксацией здесь очень уместны, учитывая компоновку слотов расширения.

Курс English For Tech course від Enlgish4IT.
Лише 7 тижнів по 20-30 хвилин щоденного навчання допоможуть вам подолати комунікативні бар'єри. Отримайте знижку 10% за промокодом ITCENG.
Дійзнайтеся більше

ASUS_Maximus_VIII_Extreme_4

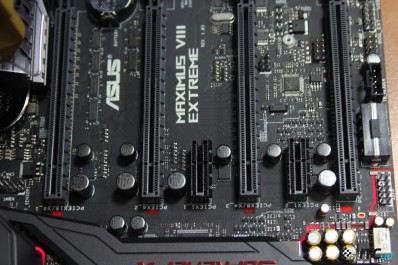

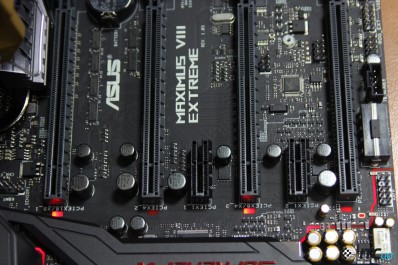

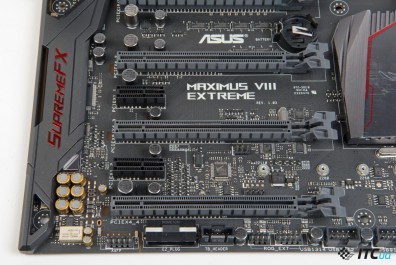

На ASUS MAXIMUS VIII EXTREME предусмотрено шесть разъемов для карт расширения. Это 4 полноформатные PCI Express x16 и два слота PCI Express x1. Номинально верхнюю позицию занимает PCI-E x16, потому при выборе системы охлаждения процессора необходимо учитывать габариты радиаторного блока.

Для трех верхних полноформатных слотов разделяются процессорные линии PCI Express 3.0. С учетом того, что CPU для LGA1151 обеспечивают 16 таких линков, конфигурации распределения ресурсов могут принимать вид x16, х8+х8 или х8+х4+х4. Нижний полноформатный слот обслуживается чипсетом, его пиковая пропускная способность в любом случае не превышает х4. На плане не зря размещено такое количество габаритных слотов расширения. ASUS MAXIMUS VIII EXTREME поддерживает графические связки SLI и CrossFire. При использовании видеокарт с чипами NVIDIA конфигурация ограничена двумя адаптерами (2-Way SLI), тогда как адаптеров на процессорах AMD может быть три или даже четыре – 3/4-Way CrossFire.

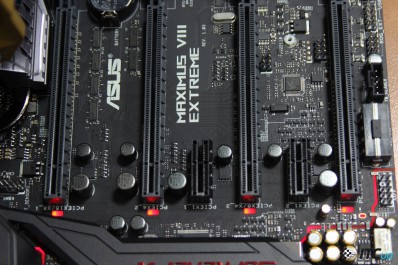

Чтобы наглядно продемонстрировать, какие слоты рациональнее использовать при добавлении второй, третьей или четвертой видеокарты, предусмотрена дополнительная подсветка разъемов. У нижней кромки платы имеется кнопка c подписью SLI/CFX, по ее нажатию рядом с PCI Express x16 подсвечиваются индикаторы, указывающие на последовательность заполнения слотов. Этакое технологическое франтовство.

При использовании нескольких видеокарт, производитель рекомендует улучшить питание на слотах PCI Express. Для этих целей у нижней кромки имеется 4-контактный molex-коннектор EZ_PLUG. Дополнительный источник исключит просадки напряжения на шине, позволив смелее экспериментировать с разгоном многоадаптерных систем.

ASUS_Maximus_VIII_Extreme_9

ASUS MAXIMUS VIII EXTREME предлагает широчайший ассортимент всевозможных приспособлений, облегчающих жизнь оверклокеру. Основная группа органов управления вынесена в правый верхний угол платы, образовав так называемую OC Zone.

Наличие кнопок включения и перезагрузки даже не обсуждается. При этом Start выполнена в классическом стиле – крупная клавиша с красной подсветкой. Рядом также размещена кнопка MemOk для первичной настройки модулей памяти. Кнопка SafeBoot позволяет использовать заведомо работоспособные настройки без обнуления CMOS-памяти. Клавиша ReTry позволяет вывести систему из коматозного состояния, когда Reset уже не помогает.

В уголке оверклокера также расположен блок DIP-переключателей, позволяющий отключить любой из полноформатных слотов PCI Express x16. В этом случае не нужно физически извлекать адаптеры, если вы хотите поэкспериментировать с различным количеством видеокарт. Рядом с блоком размещена линейка светодиодов, отображающих активные слоты.

Если способность отключать разъемы PCI Express x16 мы ранее уже видели во время обзоров других топовых материнских плат, то возможность деактивировать модули памяти встречается впервые. Плата позволяет отключить две из четырех планок, переведя режим работы в одноканальный режим. Наличие дополнительных светодиодов, отображающих активность каналов памяти в данном случае абсолютно оправдано. В этом случае можно не запоминать, в каком режиме работает ОЗУ.

У края PCB размещена линейка контактных площадок ProbeIt для замера фактических напряжений различных узлов с помощью мультиметра.

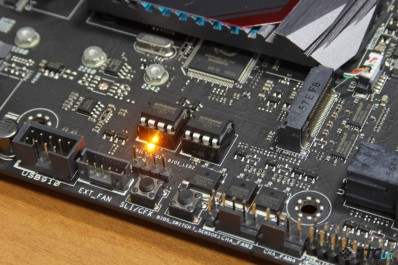

Для диагностики работы системы предусмотрен сегментный LED-индикатор Q-Code. При этом также имеется линейка светодиодов Q-LED, которая позволяет быстро сориентироваться с каким же узлом возникла проблема, если система не загружается на старте.

Для экстремальщиков, занимающихся разгоном с жидким азотом, предусмотрен джампер LN2 Mode позволяющий избавиться от ошибок cold bug при старте системы в условиях отрицательных температур.

Часть дополнительных органов управления вынесена к нижней кромке платы. В частности, здесь разместилась уже упомянутая клавиша SLI/CFX, которая подсвечивает приоритетные слоты PCI Express для конфигураций с несколькими видеокартами. Судя по названию, несложно догадаться, что кнопка BIOS_Switch используется для переключения микросхем BIOS. Действительно, в данном случае используется два чипа с прошивками, которые установлены на съемных панельках. Возможность вручную переключаться на нужную микросхему в ряде случаев бесценна. Активный чип подсвечивается светодиодом.

ASUS_Maximus_VIII_Extreme_fan_plug

Производитель основательно подошел к возможностям настройки системы охлаждения. ASUS MAXIMUS VIII EXTREME предлагает семь 4-контактных коннекторов для подключения вентиляторов и помпы СВО. Кроме того, на PCB предусмотрено три контактных группы для подсоединения внешних термодатчиков, которые входят в поставку.

На тот случай, если этого вдруг окажется недостаточно, можно использовать дополнительный модуль Fan Extension Card, также поставляемый в комплекте с платой.

ASUS_Maximus_VIII_Extreme_12

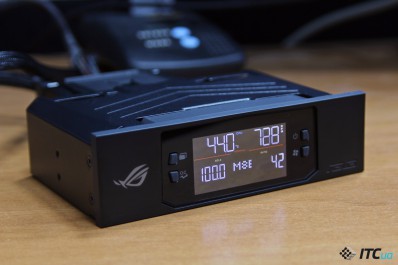

Данный блок предлагает еще три 4-контактных разъема и такое же количество коннекторов для термопар. Модуль специальным кабелем подключается к 5-контактному разъему на плате, после чего параметрами вентиляторов также можно управлять в общих настройках, равно как и использовать показатели термодатчиков.

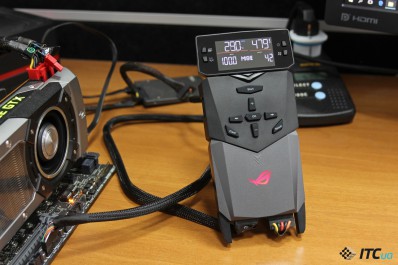

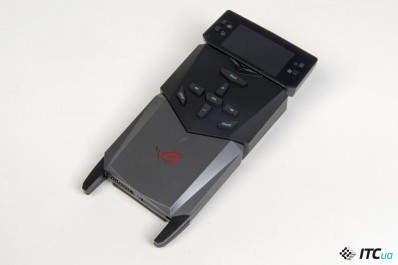

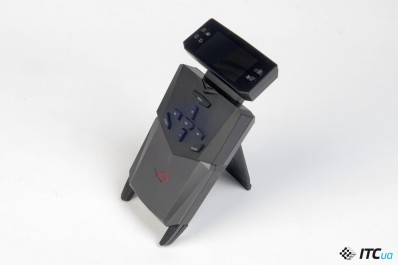

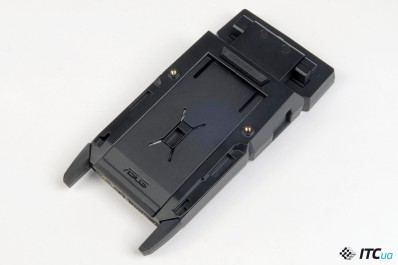

В комплекте с платой поставляется панель управления OC Panel II. Своеобразный проводной пульт ДУ, который позволяет регулировать различные параметры системы, а также отображает показатели напряжений/температур/частот на дополнительном экране.

ASUS_Maximus_VIII_Extreme_17

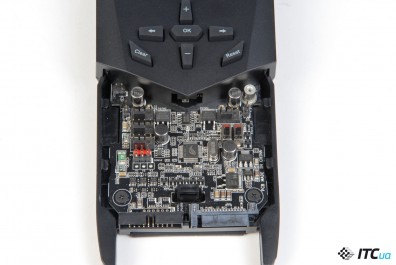

С помощью специального кабеля панель подключается к плате (разъем ROG_ETX). Для работы OC Panel II также нужно подсоединить кабель питания от SATA-устройства.

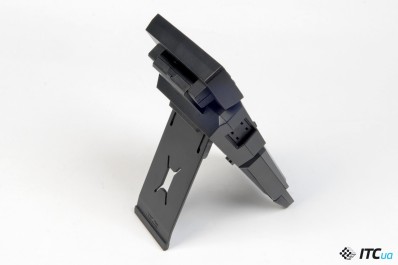

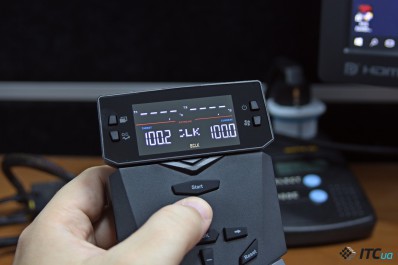

Такое приспособление очень удобно использовать для управления системой на открытом стенде. Кроме того, что появляются аппаратные клавиши и дополнительный экран со служебной информацией, под крышкой OC Panel II скрываются еще разъемы для подключения вентиляторов и термопар.

Есть также контактная группа VGA Hotwire для низкоуровневого управления видеокартами ASUS, предоставляющих такие возможности. Разъемы на боковой грани позволяют подключить щупы для замера отрицательных температур. Для «азотчиков» самое то.

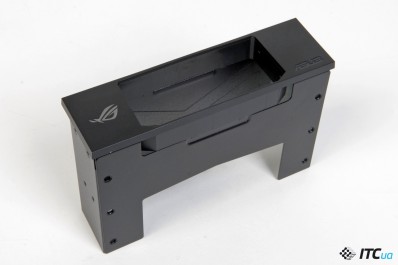

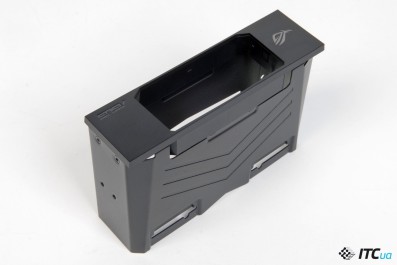

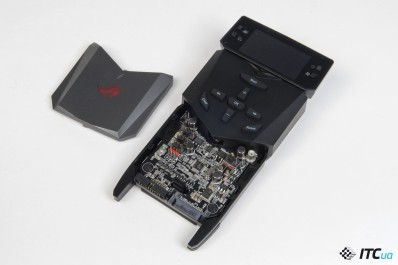

Даже если система собрана в корпусе, данный аксессуар не будет прозябать на пыльной полке в шкафу. Используя комплектный кронштейн, OC Panel II можно закрепить в свободном отсеке для 5,25-дюймовых устройств. Да, в этом случае ее функциональность будет несколько ограничена, но даже в таком формате она будет полезна владельцу. Да и для внешнего декора системы такое приспособление весьма уместно.

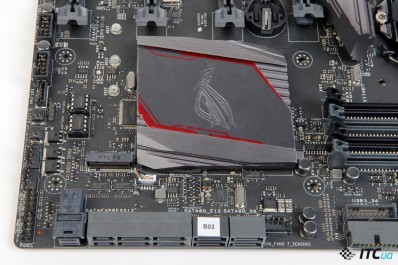

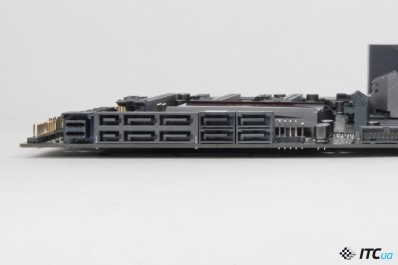

Для настройки дисковой подсистемы ASUS MAXIMUS VIII EXTREME предлагает целый набор разнообразных интерфейсов. Начнем с того, что плата оснащена двумя портами SATA Express. В изначальном виде вряд ли представится возможность их использовать, а вот 4 порта SATA 6 Гб/с, которые можно получить из этих разъемов, точно пригодятся. Сюда же можно добавить еще пару чипсетных SATA и два идентичных порта, которые обеспечивает контроллер ASMedia ASM1061.

ASUS_Maximus_VIII_Extreme_37

На плате также  расположен порт M.2 x4 с пропускной способностью до 32 Гб/с. Согласно компоновке можно использовать накопители длиной 42, 60, 80 и 110 мм.

ASUS_Maximus_VIII_Extreme_29

ASUS MAXIMUS VIII EXTREME – одна из первых материнских плат, получивших нативный порт U.2, который также предназначен для подключения скоростных SSD NVMe, которые выполнены в формате 2,5″. Подобные устройства уже появились на рынке. В частности модели с разъемом U.2 предлагает компания Intel. Ранее для подключения таких накопителей предлагались переходники с M.2 на U.2, но после того как новый стандарт коннектора был окончательно утвержден и получил название U.2 вместо SFF-8639, подобные порты наверняка будут все чаще появляться на новых топовых платах. U.2 также предлагает пропускную способность 32 Гб/с, позволяя использовать шину PCI Express для подсоединения 2,5-дюймовых SSD с таким разъемом.

Одновременно использовать M.2 и U.2 нельзя, придется выбирать какой-то один из портов. Причем в этом случае будет деактивирован и порт SATA Express 1. Чипсет Intel Z170 хотя и имеет 20 линий шины PCI Express, но на ASUS MAXIMUS VIII EXTREME очень много дополнительного обвеса, потому в ряде случаев без ограничений не обойтись. Из ситуаций, затрагивающих дисковую подсистему, также отметим, что при использовании нижнего полноформатного разъема PCI Express в режиме х4, недоступной окажется пара портов SATA. Линии шины можно перераспределить, выделив слоту x2, после чего деактивированные SATA вернутся в строй.

Полезная «фича» плат, которые могут использоваться на открытом стенде – индикатор активности накопителей. Небольшой светодиод, размещен рядом с блоком интерфейсных портов.

ASUS_Maximus_VIII_Extreme_USB-Thunderbolt

Плата поддерживает USB 3.1, а также новый скоростной интерфейс Thunderbolt 3 c пропускной способностью до 40 Гб/c. ASUS MAXIMUS VIII EXTREME использует контроллер Intel Alpine Ridge, обеспечивающий один канал Thunderbolt 3, подключить к которому можно посредством USB Type-C. Чип также поддерживает USB 3.1, потому его ресурсы можно использовать и таким образом. К тому же в этом случае получаем еще один USB 3.1, но уже в формате USB Type-A. На плате также установлен еще один контроллер USB 3.1 на два порта, но уже от ASMedia. В итоге имеем три USB Type-A 3.1 и один USB Type-C, который может использоваться как для USB 3.1, так и для Thunderbolt 3. С подключением скоростной периферии точно никаких вопросов не возникнет. Быстрые порты есть и их много.

ASUS_Maximus_VIII_Extreme_30

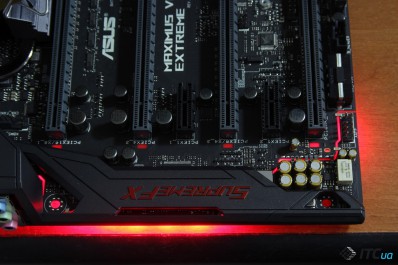

Для охлаждения чипсета используется крупный радиаторный блок, который дополнительно оснащен нетривиальной системой иллюминации. В центральной части охладителя размещен логотип серии ROG, который подсвечивается различными цветами, причем предлагается несколько режимов.

ASUS_Maximus_VIII_Extreme_lightning-chipset

Значок может светиться постоянно, мерно затухать, мигать с определенной периодичностью или переливаться всеми цветами радуги. Кроме того, подсветка может пульсировать в такт музыке или даже условно отражать текущую температуру процессора.

ASUS_Maximus_VIII_Extreme_CPU-Z_Lighting_Control

Кроме выбора режимов, в приложении Lightning Control можно также настроить яркость и цвет подсветки. Здесь же ее можно и отключить.

За подключение к проводной сети отвечает гигабитный контроллер Intel i219-V, который фактически помогает реализовать сетевые возможности чипсета. Кроме того, плата оснащена 2-диапазонным беспроводным модулем (3T3R), поддерживающим Wi-Fi 802.11 b/g/n/ac и Bluetooth 4.0. Заявленная максимальная скорость передачи данных – до 1300 Мб/c. Для усиления сигнала используется внешняя антенна.

Настроить сетевое соединение можно с помощью утилиты Game First III. Здесь можно выбрать режим, задать приоритет для приложений, просмотреть статистику использования сети.

ASUS_Maximus_VIII_Extreme_CPU-Z_HyStream

Из интересных опций отметим возможность трансляции изображения с мобильного устройства на широкий экран. Функция настраивается элементарно с помощью приложения HyStream. Для демонстрации свежих фото или видео – самое оно.

Хотя ASUS MAXIMUS VIII EXTREME номинально является платой для серьезных оверклокеров, интересы любителей поиграть тоже учтены. Отдельное внимание уделено звуковой подсистеме. Не престало флагману довольствоваться рядовой встройкой. Звуковая платформа SupremeFX 2015 основана на кодеке Realtek ALC1150, который скрыт за металлическим кожухом. В цепи также используются качественный цифро-аналоговый преобразователь ESS ES9023P, дополнительный тактовый генератор, специализированные японские емкости Nichikon и отдельный усилитель для наушников. Для улучшения сигнала область звукового тракта выделена в отдельный сегмент, пограничная дорожка подсвечена красными светодиодами. Чтобы сгладить возможные щелчки во время включения/выключения системы, предусмотрено дополнительное реле NEC UD2-4.

Качество звука очень хорошее, как для встроенного решения. При желании можно поупражняться в настройке различных эффектов с помощью Sonic Studio II.

ASUS_Maximus_VIII_Extreme_32

С обратной стороны печатной платы размещена часть элементов. Также здесь размещены радиаторы, охлаждающие чипы-драйверы подсистемы стабилизатора. Как видим, в области чипсета также закреплена защитная металлическая пластина. Охладители фиксируются с помощью винтов.

ASUS_Maximus_VIII_Extreme_33

Интерфейсная панель оснащена достойно. Место нашлось даже для комбинированного PS/2, который смещен ближе к центральной части платы. Кроме него на панели присутствует 4 порта USB 3.0 и такое же количество USB 3.1 – три в формате USB Type-A и один USB Type-C. Последний используется и для подключения периферии по интерфейсу Thunderbolt 3. На панели размещены разъемы для подключения внешней антенны беспроводного модуля и розетка Ethernet. Для подсоединения устройство отображения предусмотрены цифровые HDMI 1.4b и DisplayPort 1.2. Для акустики предусмотрены пять аудиоджеков и оптический выход S/PDIF. Также доступны две кнопки. Одна используется для очистки CMOS-памяти, вторая активирует функцию USB BIOS Flashback для обновления прошивки с USB-накопителя.

Комплект поставки

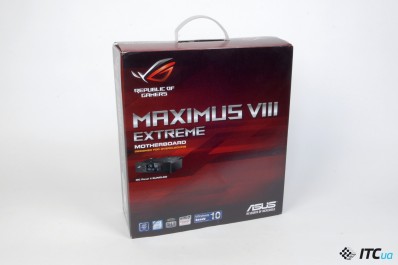

Плата поставляется в крупной составной коробке. Открыв боковую дверку, через прозрачное окно можно рассмотреть само устройство.

Вместе с платой предлагается расширенный комплект всевозможных аксессуаров. В поставку включены подробное руководство, диск с драйверами и ПО, панель управления OC Panel II, кабель для ее подключения и переходной кронштейн, дополнительный модуль Fan Extension Card  с соответствующим кабелем и три внешних термодатчика. В комплекте также предлагается 8 интерфейсных кабелей SATA, гибкие мостики SLI и CrossFire, заглушка на заднюю стенку корпуса, переходник Q-Panel, винты для фиксации накопителя M.2 и пластиковая рамка для удобной установки процессора.

ASUS_Maximus_VIII_Extreme_36

Из полезной атрибутики отметим набор стикеров для маркировки интерфейсных кабелей, три наклейки с логотипом игровой серии и табличка на дверь с просьбой не входить.

UEFI и ПО

Графическая оболочка UEFI оформлена в стиле, характерном для игровых моделей. BIOS нагляден и отлично структурирован.

Топовая модель ожидаемо имеет самый широкий набор параметров для регулировки. Можно потратить немало времени чтобы изучить влияние каждой опции на поведение платформы. Настоящая отдушина для оверклокеров.

ASUS_Maximus_VIII_Extreme_CPU-Z_4100-TPU1

Для экспресс-разгона традиционно предлагается использовать возможности системы авторазгона TPU. Доступны два профиля для быстрого форсажа системы. В случае с Core i7-6700K выбор режима TPU I предполагает изменение конфигурации множителя. Формула приобретает вид 43-42-41-41, предполагая, что чип будет ускоряться до 4300 МГц при нагрузке на одно ядро, до 4200 МГц – на два ядра и до 4100 МГц при загрузке трех или четырех ядер. В этом случае режим регулировки питания Offset Mode cо знаком «+». Итоге имеем порядка 1,32 В при нагрузке на все 4 ядра.

ASUS_Maximus_VIII_Extreme_CPU-Z_4600-TPU2

При выборе режима TPU II, множитель процессора увеличивается до 46, вне зависимости от характера нагрузки. Напряжение питания под нагрузкой колеблется в пределах 1,37–1,39 В. Режим стабильный, особенно при наличии эффективной системы охлаждения. Хотя, конечно, вольтаж можно было бы и снизить. Но здесь уж многое зависит от конкретного экземпляра процессора.

ASUS_Maximus_VIII_Extreme_CPU-Z_4600-manual

В нашем случае чип успешно работал на 4600 с напряжением 1,37 В. При 4700 МГц система загружалась, но избавиться от сбоев, которые проявлялись под высокой нагрузкой, уже не удавалось.

Отметим, что после получасовой нагрузки разогнанного процессора температура радиаторов, закрепленных на элементах VRM повысилась всего до 38 градусов. Но, тут следует сделать поправку на то, что замеры проводились на открытом стенде, к тому же радиатор, вынесенный в центральную область платы, частично обдувался вентилятором процессорного кулера. Хотя Thermalright Archon Rev.A представляет собой конструкцию башенного типа, диаметр вентилятора составляет 150 мм, потому воздушный поток затрагивает один из радиаторных блоков.

ASUS_Maximus_VIII_Extreme_CPU-Z_DDR4-3200

Плата отлично справилась и с разгоном тестового комплекта памяти HyperX FURY DDR4-2666 (HX426C15FBK2/16), который работал в режиме DDR4-3200 при увеличении напряжения питания до 1,35 В. Ранее в таком режиме удавалось заставить стабильно функционировать набор только на одной плате на Intel Z170.

ASUS_Maximus_VIII_Extreme_CPU-Z_DDR4-3333

Более того, память успешно стартовала в режиме DDR4-3333, но стабильной работы во время стресс-тестов в такой конфигурации добиться не удалось даже при 1,4 В.

ASUS_Maximus_VIII_Extreme_Mem-TweakIT

При желании с настройками таймингов можно поиграться прямо из операционной системы с помощью утилиты Mem TweakIt.

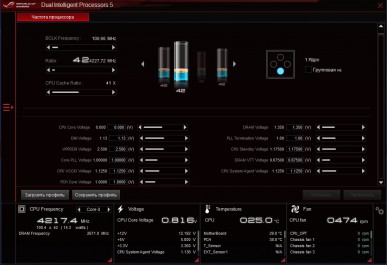

Для программной настройки используется набор приложений AI Suite 3. Состав доступных опций в целом уже хорошо знаком. Утилита позволяет мониторить всевозможные параметры, регулировать вольтажи, множители, частоты различных узлов, проводить калибровку и настраивать алгоритмы работы вентиляторов системы охлаждения.

ASUS_Maximus_VIII_Extreme_CPU-Z_KeyBot

Из дополнительный опций, представляющих интерес, отметим программно-аппаратный комплекс KeyBot II, позволяющий значительно расширить возможности любой USB-клавиатуры. Сделаем акцент на том, что возможности реализованы с помощью дополнительного контроллера и для работы механизма клавиатуру нужно подключать к определенному порту USB.

Фирменная разработка RAMcache позволит улучшить работу дисковой подсистемы за счет кеширования входящих данных в оперативной памяти. Если же необходим сверхскоростной накопитель, часть ОЗУ можно выделить под дополнительный раздел в утилите с не многозначительным названием RAMdisk.

Видеообзор ASUS MAXIMUS VIII EXTREME

Итоги

ASUS MAXIMUS VIII EXTREME – прогрессивная платформа для чипов Intel Core 6-го поколения. Плата на базе Intel Z170 до предела насыщена различными приспособлениями для абсолютного контроля работы системы. Мечта энтузиастов, серьезно увлеченных разгоном. Кроме широких возможностей для оверклокинга, плата получила и очень хорошую потребительскую оснастку. Здесь и дополнительные контроллеры USB 3.1/Thunderbolt 3, и беспроводной модуль, и скоростные порты M.2/U.2, и качественная звуковая подсистема. Модель получилась очень «заряженная». Производитель выложился по максимуму, пытаясь угодить разборчивым энтузиастам-экстремальщикам. Плата такого уровня – дорогое удовольствие. Конечно, это достаточно нишевое устройство, однако своих покупателей оно наверняка найдет.

nov-300x115-best-quality-transparent

Понравилось

+ Отличное оснащение

+ Мощная элементная база

+ Широчайшие возможности для настройки и разгона

+ Набор дополнительных органов управления

+ Контроллер Wi-Fi 802.11 b/g/n/ac и Bluetooth 4.0

+ 4 порта USB 3.1 и поддержка Thunderbolt 3

+ Порт M.2 x4 для накопителей длиной до 110 мм

+ Штатный разъем U.2

+ Дополнительные панель управления OC Panel II модуль Fan Extension Card

+ Расширенный комплект поставки

Не понравилось

— SLI только в режиме 2-Way

— Цена

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua
