Знать героев в лицо: обзор материнской платы ASUS Maximus VII Hero

Знать героев в лицо: обзор материнской платы ASUS Maximus VII Hero


ASUS_Maximus_VII_HERO_intro_671

Материнские платы ASUS, принадлежащие семейству Republic Of Gamers – неординарные устройства с набором интересных опций, которые по достоинству ценят не стесненные в средствах любители поиграть и энтузиасты, предпочитающие использовать лучшие в своем классе устройства. Линейка плат ROG для популярной платформы LGA1150 от Intel включает разноплановые модели, которые, несмотря на форматы и предназначение подчинены общим принципам. Сегодня в поле нашего зрения попала модель ASUS Maximus VII Hero. Пробуем разобраться, за какие заслуги эта плата на Intel Z97 получила звание героя.

Дизайн и компоновка

В дизайне платы применяются оригинальные приемы, которые ранее не использовали производители таких устройств. В частности ASUS Maximus VII Hero – первая модель с двухцветным оформлением печатной платы. Основной массив имеет черное матовое покрытие, при этом в области силовых элементов и зоны расположения чипсета имеются ярко-красные вставки. Да, в закрытом корпусе сложно оценить такой дизайнерский посыл от разработчиков, но техно-перфекционистам не безразлично и внутреннее убранство системного блока.

ASUS_Maximus_VII_HERO_2

При первом взгляде на плату, возникает ощущение внешнего сходства данной модели с Maximus VII Ranger, которую мы рассматривали ранее. Может даже показаться, что для обоих моделей используется идентичная платформа. Однако, это не совсем так.

ASUS_Maximus_VII_HERO_3

Прежде всего, отметим, что для Maximus VII HERO используется более мощный силовой блок, который выполнен по 8-фазной схеме, тогда как у «рейджера» это 4 сдвоенные фазы. В цепи блока VRM используются дроссели повышенной мощности и большее количество твердотельных емкостей. В качестве силовых ключей применяются сборки NexFet от Texas Instruments.

ASUS_Maximus_VII_HERO_4

Для охлаждения MOSFET используется два достаточно крупных радиаторных блока. Чтобы рациональнее использовать возможности такой конструкции, алюминиевые блоки объединены между собой тепловой трубкой.

ASUS_Maximus_VII_HERO_5

Для управления параметрами стабилизатора предусмотрен дискретный контроллер DIGI+ ASP1257. В целом, потенциал силового блока здесь повыше, чем у более доступной модели.

Для подключения дополнительного питания предусмотрен 8-контактный разъем ATX12V.

ASUS_Maximus_VII_HERO_6

Четыре слота Q-DIMM дают возможность увеличить объем оперативной памяти до 32 ГБ. Односторонний метод фиксации модулей уже стал привычен для плат такого уровня. Для планок ОЗУ предусмотрен отдельных двухфазный стабилизатор с дополнительным управляющим контроллером.

ASUS_Maximus_VII_HERO_7

ASUS Maximus VII Hero предлагает шесть слотов расширения. Для устройства формата ATX стандартный набор – 7 разъемов для дополнительных карт расширения, однако производитель справедливо предположил, что рядом со слотом, в который наверняка будет установлена дискретная видеокарта, размещать еще один разъем особого смысла нет – он будет недоступен. В итоге имеем три полноформатных разъема PCI Express x16 и такое же количество компактных PCI-Express x1.

Плата позволяет использовать две видеокарты, обеспечивая работу режимов SLI и CrossFire. При установке пары графических адаптеров, 16 процессорных линий PCI Express поровну разделяются между двумя полноформатными слотами, выделенными красным цветом.

ASUS_Maximus_VII_HERO_UEFI7

Для нижнего полноформатного слота выделяется 4 линии PCI Express. При этом, в зависимости от конфигурации системы, он может работать в нескольких режимах, настраиваемых в BIOS. Коннектор может иметь пропускную способность x1, при этом три слота PCI-E x1 также остаются доступны. В режиме «M.2 Mode» слот PCI-E x4_3 работает в режиме x2, тогда как еще две линии PCI-E 2.0 выделяются на нужды накопителя формата M.2. В этом случае все три слота PCI-E x1 остаются не активны. Также есть возможность выделить все 4 линии шины в распоряжение PCI-E x4_3, но, очевидно, что в такой ситуации деактивированы окажутся как PCI-E x1, так и порт M.2. Наличие ограниченного количества PCI Express, которыми располагают чипсеты для LGA1150, требует экономно расходовать эти ресурсы, однако возможности гибкой настройки позволяют подстроиться практически под любую реалистичную конфигурацию системы.

ASUS_Maximus_VII_HERO_8

Как и полагается устройству семейства ROG, ASUS Maximus VII Hero получила целый набор дополнительных органов управления. В правом верхнем углу размещены подсвечивающиеся клавиши включения и перезагрузки системы.

ASUS_Maximus_VII_HERO_26

Рядом расположен сегментный LED-индикатор, позволяющий по коду определить возможную неисправность. С помощью клавиши MemOK можно активировать соответствующую технологию, позволяющую справиться с первоначальной настройкой таймингов памяти. Кнопка KeyBot позволяет задействовать дополнительный контроллер для расширения возможностей USB-клавиатуры.

Под разъемом питания ATX размещена линейка светодиодов Q-LED, позволяющая бегло оценить результаты экспресс-тестирования основных функциональных узлов на этапе загрузки системы.

ASUS_Maximus_VII_HERO_9

Часть органов управления вынесена к нижней грани платы. Здесь разместилась клавиша очистки CMOS-памяти, а также клавиша Sound Stage для переключения аппаратных звуковых профилей, оптимизированных для различных игровых жанров.

ASUS_Maximus_VII_HERO_10

Для подключения вентиляторов предусмотрено шесть 4-контактоных разъемов.

ASUS_Maximus_VII_HERO_11

ASUS все чаще использует для микросхем BIOS дополнительные панели, позволяющие при необходимости извлечь и заменить чип. Подобное может понадобиться в какой-то чрезвычайно ситуации, но если она возникнет, такое приспособление заметно упростит задачу.

ASUS_Maximus_VII_HERO_12

Для подключения SATA-накопителей плата предлагает 8 соответствующих портов с пропускной способностью 6 Гб/c. Чипсет обслуживает шесть из них, еще за пару отвечает дополнительный контроллер от ASMedia. Все коннекторы развернуты параллельно плоскости платы, потому системы охлаждения видеокарт не помешают подключению устройств.

ASUS_Maximus_VII_HERO_13

В центральной части платы размещен порт M.2, позволяющий подключать накопители соответствующего формата длиной 42, 60 или 80 мм. Разъем можно использовать для дисков c интерфейсом SATA и PCI Express. На нужды порта выделяется две линии PCI-E 2.0, потому пропускная способность коннектора составляет 10 Гб/c. Это позволяет выйти за скоростные рамки, установленные для SATA-дисков (6 Гб/c), однако на рынке появляются SSD, которые способны на большее. Для таких устройств не помешало бы и четыре линии PCI-E, но, увы, подобные порты M.2 пока встречаются только на некоторых платах для платформы LGA2011-v3.

ASUS Maximus VII Hero не имеет порта SATA Express. Если к моменту анонса плат на базе Intel 9-ой серии мы с некоторым сожалением воспринимали данный факт, то, спустя почти год, стало очевидно, что повода для беспокойства в этом нет никакого. По сути, накопители с таким интерфейсом так и не вышли за рамки пробных концептов и нет предпосылок того, что ситуация изменится в ближайшее время. По этой причине отсутствие порта SATA Express мы не будет относить к недостаткам материнских плат.

ASUS_Maximus_VII_HERO_14

Микросхема чипсета прикрыта крупным радиатором, на котором закреплена пластиковая панель с логотипом серии, эффектно подсвечиваемая несколькими красными светодиодами. Такие мелочи создают настроение.

ASUS_Maximus_VII_HERO_LAN

Для управления подключением по проводной сети плата располагает гигабитным контроллером Intel i218V. Для своих игровых моделей ASUS отдает предпочтение решениям от Intel, потому для Hero никаких исключений. Тот случай, когда возражения излишни.

ASUS_Maximus_VII_HERO_Game_First

Распределять доступную пропускную способность канала между различными приложениями можно с помощью фирменного приложения GameFirst III.

ASUS_Maximus_VII_HERO_15

В основе звуковой подсистемы SupremeFX 2014 используется HDA-кодек Realtek ALC1150. Микросхема привычно спрятана за металлическим кожухом, а вся область звукового тракта выделена на PCB в отдельный сегмент.

ASUS_Maximus_VII_HERO_16

Пограничная дорожка подсвечивается линейкой красных светодиодов.

ASUS_Maximus_VII_HERO_Sound

Что касается общей компоновки, то для раскачки наушников с высоким импедансом предусмотрен дополнительны операционный усилитель, в цепи также используются японские конденсаторы ELNA. Технология Sonic SenseAmp позволяет автоматически определить сопротивление подключаемого устройства и установить соответствующий коэффициент усиления. Уже упоминаемая функция Sonic Sound Stage позволяет выбрать из нескольких пресетов наиболее подходящий для определенного игрового жанра.

Напомним, что  Sonic SenseAmp и Sonic SoundStage актуальны только для устройств, подключаемых к аудиопортам, выведенным на переднюю панель корпуса. Собственно, гарнитура и наушники, как правило, именно к ним и подсоединяются.

Для настройки подходящего аудиоландшафта также доступна технология Sonic Studio. Для многоканальной акустики доступны функции DTS. В целом отметим достаточно хорошее качество звуковой подсистемы как для интегрированного решения.

ASUS_Maximus_VII_HERO_TrueVolt

При подключении внешних DAC может быть полезной технология TrueVolt, обеспечивающая стабильные 5В для всех портов USB. Пара дополнительных стабилизаторов исключают просадку напряжения при подключении даже нескольких устройств.

ASUS_Maximus_VII_HERO_17

У нижней кромки платы размещен разъем для вывода внешних аудиопортов, клавиши Sound Stage и Clear CMOS. Рядом расположена панель ROG_EXT, которая имеется у всех плат серии Maximus VII на чипсете Intel Z97.

ASUS_Maximus_VII_HERO_OC-panel

Она позволяет подключить такие дополнительные аксессуары, как OC Panel и Front Base для тюнинга системы и мониторинга различных параметров.

Если подобные устройства не используются, часть разъема ROG_EXT можно задействовать для дополнительного USB 2.0. Пара внутренних разъемов позволяют получить еще 4 порта USB 2.0.

У нижней кромки также расположен один из разъемов для подключения вентиляторов и коннектор для модуля TPM. Рядом размещен двухконтактный разъем T_Sensor1 для подсоединения внешнего термодатчика (термопары). В правом нижнем углу разместилась панель для управляющих клавиш и индикаторов, которые удобнее подключать с помощью комплектных Q-Panel.

Если говорить о поддержке скоростных интерфейсных портов, то здесь у ASUS Maximus VII Hero в целом все стандартно. На задней панели размещено четыре USB 3.0, внутренний разъем позволяет получить еще два порта. Все USB 3.0 обеспечиваются силами Intel Z97.

ASUS_Maximus_VII_HERO_18

С обратной стороны платы элементов не много, но они есть. В частности, сюда вынесена микросхема контроллера KeyBot и минимальная дополнительная обвязка. В области VRM размещены два алюминиевые пластины. Это дополнительные радиаторы чипов-драйверов.

ASUS_Maximus_VII_HERO_19

Восемь соответствующих микросхем – еще один косвенный признак того, что на плате реализована 8-канальная схема стабилизатора питания.

ASUS_Maximus_VII_HERO_20Состав портов интерфейсной панели скорее обыден для плат такого уровня. Комбинированный PS/2, пара USB 2.0, четыре USB 3.0 и розетка Ethernet. Для подсоединения акустики имеется шесть аудиоджеков 3,5 мм и оптический S/PDIF. Устройства отображения можно подключить, воспользовавшись видеовыходами DVI-D, HDMI или D-Sub. Причем можно задействовать все три одновременно. На панели также имеет одна клавиша, позволяющая использовать технологию USB BIOS Flashback для обновления прошивки во время которой требуется только подключение к блоку питания.

Комплект поставки

В комплекте с платой предлагается подробное руководство, диск с сопутствующими драйверами и ПО, шесть кабелей SATA, заглушка на заднюю панель корпуса, переходники Q-Connector для удобного подключения управляющих клавиш и индикаторов и мостик SLI для объединения пары видеокарт с чипами NVIDIA.

ASUS_Maximus_VII_HERO_21

Набор наклеек поможет быстрее и проще идентифицировать интерфейсные кабели в просторном корпусе, а табличка на дверь предупредит входящего в обитель заядлого игромана, о том, что последний сейчас решает задачи планетарного масштаба и по пустякам его негоже отвлекать.

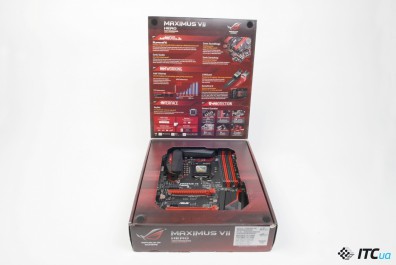

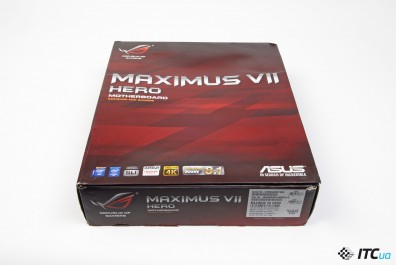

Устройство поставляется к коробке средних размеров с ярким фирменным окрасом. Откинув переднюю крышку, можно через окно рассмотреть устройство.

UEFI и программное обеспечение

Для платы серии ROG используется уже привычно удобная оболочка UEFI с характерным внешним оформлением, выполненным в красных агрессивных тонах.

Напряжение питания процессорных ядер можно увеличить до 1,92 В, тогда как вольтаж на модулях памяти можно повысить вплоть до 2,4 В.

ASUS_Maximus_VII_HERO_UEFI3

В базовом перечне доступных параметров работы ОЗУ значатся режимы  вплоть до DDR3-3400. Частотные характеристики здесь скорее ограничиваются возможностями самих модулей.

ASUS_Maximus_VII_HERO_UEFI4

В разделе DRAM Timing Control предложено порядка 40 различных параметров для тонкой настройки оперативки. Те, кто привык выжимать максимум из своих железок, получат хороший набор для экспериментов.

ASUS_Maximus_VII_HERO_UEFI5

Для настройки параметров работы стабилизатора питания также предоставляются отличные возможности. Опции, отвечающие за режимы работы VRM, сгруппированы в разделе External DIGI+ Power Control.

ASUS_Maximus_VII_HERO_UEFI6

Оптимизаторам со стажем, для которых получение максимальной производительности системы это уже нечто большее, чем обычное увлечение, доступен раздел Tweaker’s Paradise.

ASUS_Maximus_VII_HERO_UEFI8

Правилом хорошего тона можно назвать возможность регулировать дополнительную иллюминацию. Яркая подсветка может быть уместна и эффектна, но кто-то наверняка пожелает ее отключить, особенно в темное время суток, потому такая возможность должна быть.

ASUS_Maximus_VII_HERO_UEFI9

Панель мониторинга также весьма насыщена. Плата позволяет контролировать 14 питающих напряжений различных узлов системы.

ASUS_Maximus_VII_HERO_UEFI10

В закладке Temperature Monitor отображаются текущие температуры процессора, системной платы, а также области стабилизатора питания VRM. При этом также есть возможность отслеживать показания, снимаемые внешним термодатчиком.

В разделах, посвященных системе охлаждения, отображаются показатели скорости вращения шести вентиляторов. При настройке для управления можно использовать методы DC и PWM, при этом для каждого вентилятора можно указывать датчик, при изменении температуры которого будет регулироваться скорость вращения.

Разгон

Для начального тюнинга процессора, производитель предлагает простой инструмент CPU Level UP, и нужно сказать, что в качестве отправной точки это вполне пригодный способ форсировать чип. При желании можно двигаться дальше, но если полученный прирост производительности устраивает, то нет необходимости тратить слишком много времени на поиск граничных режимов.

ASUS_Maximus_VII_HERO_CPU-Z_4400

При выборе режима «4,4 ГГц», тактовая частота процессор увеличивается до указанной величины. При этом напряжение питания CPU повышалась до 1,24. Режим вполне комфортный. При наличии хорошего воздушного кулера, никаких проблем со стабильностью работы быть не должно. Core i7-4790K (4/4,4 ГГц) изначально имеет высокую базовую частоту, потому относительный прирост не так велик, но и дополнительные 10% – тоже кое-что. В этом режиме процессор под нагрузкой повышает до 4,4 ГГц частоту всех вычислительных ядер, а не одного-двух как в случае работы технологии Turbo Boost.

ASUS_Maximus_VII_HERO_CPU-Z_4600

При использовании режима «4,6 ГГц», плата увеличивала множитель до 46, попутно повышая питающее напряжение до 1,335 В. В таких условиях наш экземпляр чипа довольно быстро перегревался под нагрузкой.

ASUS_Maximus_VII_HERO_CPU-Z_4800

4,8 ГГц и 1,388 В хороши для получения скриншота, но речь о стабильной работе с воздушным охлаждением в таком режиме не идет.

ASUS_Maximus_VII_HERO_CPU-Z_4500_manual

Стабильно, это когда 4500 МГц при любой нагрузке и 1,265 В. Получить самостоятельно такой режим не составляет никакого труда.

Для настройки параметров из ОС предлагается приложение AI Suite 3 с целым набором разделов для мониторинга, оптимизаций, переключений и переводов. В плане программной поддержки ASUS можно похвалить.

ASUS_Maximus_VII_HERO_KeyBot

Напомним, что для работы функции KeyBot также важна программная поддержка. Несмотря на то, что данная технология реализована на аппаратном уровне, все макросы, последовательности и задачи для функциональных клавиш настраиваются в дополнительном приложении.

ASUS_Maximus_VII_HERO_RAM-Disk

Если вы располагаете избыточным объемом оперативной памяти, а вам необходим скоростной накопитель, можно приспособить под это дело неиспользуемые гигабайты ОЗУ, выделив часть оперативки для RAM-диска. ASUS предлагает для этих целей использовать фирменное приложение, прелесть которого в том, что здесь можно настроить автоматическое восстановление содержимого RAМ-диска с постоянного накопителя во время загрузки операционной системы.  (при выключении ПК понадобится время для копирования)

ASUS_Maximus_VII_HERO_27

После получасовой нагрузки разогнанной системы, температура радиаторного блока элементов VRM повысилась всего до 41 градуса. Очевидно, что эффективность системы охлаждения в данном случае избыточна, вместе с тем, не будет забывать о том, что данные эксперименты проводились в условиях открытого стенда.

ASUS_Maximus_VII_HERO_25

Температура радиатора на чипсете после нагрузки на SATA-накопители повышалась лишь до 36С.

ASUS_Maximus_V_HERO_bios_update

За несколько дней до подготовки обзора, производитель выпустил для Maximus VII Hero версию прошивки 2601, в которой появилась поддержка процессоров Intel Core 5-го поколения (Broadwell), протокола передачи данных NVMe для скоростных SSD с интерфейсом PCI Express, а также гарантируется беспроблемная работа с внешними контроллерами USB 3.1, которые недавно были представлены ASUS. Своевременная поддержка – важный аргумент при выборе конкретной модели платы.

Цена

ASUS Maximus VII Hero стоит порядка $260. Почитателям игр серии Assisn’s Creed стоит присмотреться к специальной модификации ASUS Maximus VII Hero/ACU. Почти за те же деньги можно в нагрузку с платой получить Assassin’s Creed: Unity, покупка которой отдельно обойдется примерно в $30. Если есть желание сэкономить, мы бы посоветовали обратить внимание на ASUS Maximus VII Ranger (обзор), которая предлагается за ~$210. Во многом плата схожа с героиней сегодняшнего обзора. Силовой блок несколько проще, меньшее количество SATA-портов, отсутствие тепловой трубки между радиаторами СО, ну и не столь эффектное внешнее оформление. Если от перечисленного отказываться не хочется, особенно если учесть, что плата покупается на не один год, то ASUS Maximus VII Hero выглядит еще интереснее.

Видеообзор ASUS Maximus VII HERO

Итоги

ASUS Maximus VII Hero –  функциональная полноформатная модель, принадлежащая легендарной игровой серии Republic Of Gamers. Материнская плата выполнена на чипсете Intel Z97, имеет отличную элементную базу, а также получила хороший набор дополнительных опций, которые облегчат настройку системы.

Производитель уделил должное внимание не только оснащению, но и внешней декорации устройства. Двухцветная окраска PCB и эффектная подсветка различных узлов отлично дополняют образ продвинутой энтузиастской модели, которая имеет все необходимое, чтобы стать основой для производительной игровой платформы. Мощный силовой блок с 8-фазной VRM и хорошим охлаждением  – важный аргумент на случай если в перерывах между игровыми сессиями возникнет желание поэкспериментировать с разгоном. На этом поприще рассмотренной модели также по силам проявить свои геройские качества.

april-300x115-editors-choice-transparent

Понравилось

+ Хорошая элементная база c 8-фазной VRM

+ Эффектный дизайн

+ Удачная компоновка

+ Отличное оснащение и функциональность

+ Сетевой котроллер Intel

+ Улучшенная звуковая подсистемы SupremeFX 2014

+ Поддержка SLI/CrossFire

+ Наличие M.2 и 8 портов SATA Гб/c

Не понравилось

— Цена

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua
