Intel Skylake + Intel Z170: беспроигрышная комбинация для энтузиаста

author avatar
https://secure.gravatar.com/avatar/6331c82095a5be36dedd21d9708ed3b9?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://secure.gravatar.com/avatar/6331c82095a5be36dedd21d9708ed3b9?s=96&r=g&d=https://itc.ua/wp-content/uploads/2023/06/no-avatar.png *** https://itc.ua/wp-content/themes/ITC_6.0/images/no-avatar.svg

Intel_Skylake_Overclocking_intro_671

Компания Intel совместно с партнерами – ASUS, GIGABYTE и MSI – провела пресс-мероприятие, на котором наглядно были продемонстрированы возможности новых процессоров семейства Skylake, выпускаемые по нормам 14-нанометрового техпроцесса и использующие архитектуру Intel Core 6-го поколения.

Процессоры Intel Skylake и чипсет Intel Z170

По заверению Сергея Шевченко, специалиста по применению технологий Intel, архитектура Skylake будет использоваться для разноплановых чипов. Начиная от процессоров для фаблетов, заканчивая мощными CPU для игровых систем, рабочих станций и серверных решений. Учитывая такой широкий ассортимент и ограниченность производственных ресурсов, процессоры будут появляться по определенному графику.

Согласно статистике, на рынке настольных систем заметно увеличивается популярность моноблоков и компактных мини-ПК класса Intel NUC, которые занимают уже порядка 30% от общего числа ПК. Доля ПК классических форматов в целом снижается. Исключение здесь – мощные игровые системы, доля которых увеличивается.

Intel_1

Потому неудивительно, что Intel дала старт процессорам Core 6-го поколения именно с моделей, предназначенных для энтузиастов и самых требовательных пользователей. Именно по этой причине чипы Intel Core i7-6700K и Core i5-6600K, а также чипсет Intel Z170 и устройства на его основе  были представлены в начале августа на крупной игровой выставке Gamescom 2015.

Intel_2

Новые процессоры уже доступны в продаже, в том числе и в Украине. Платы на Intel Z170 также поступили на прилавки. Новая платформа предлагает достаточно много изменений, которые не всегда заметны на первый взгляд.

Курс QA від Mate academy.
Найпростіший шлях розпочати кар'єру в ІТ та ще й з гарантованим працевлаштуванням.
Інформація про курс

Intel_3

Если говорить о ключевых особенностях, то это возможность использования памяти стандарта DDR4, которая предлагает более высокую пропускную способность и лучшую экономичность, чем DDR3. Еще одно важное отличие – использование шины PCI Express 3.0. Для чипсета Intel Z170 теперь доступны 20 скоростных линий, которые можно задействовать для различных целей. Фактически вдвое увеличена пропускная способность канала DMI 3.0, используемого для связи чипсета с процессором.

Intel_4

Любители разгона наверняка оценят возможность плавного изменения базовой частоты. Теперь нет необходимости использовать «коробку передач», подбирая необходимое передаточное значение (CPU strap) в зависимости от диапазона в котором изменяется частота. Теперь все работает абсолютно бесшовно. Конечно, энтузиасты уже хорошо освоились с ручной коробкой, но «автомат» в данном случае позволяет быстрее получить результат и сконцентрироваться на других аспектах разгона платформы. Очень полезной функцией также будет использование различных генераторов частот для BCLK и PCI Express. Процесс разгона несколько упрощается.

Чипсет Intel Z170 позволяет использовать скоростные твердотельные накопители, которые используют для передачи PCI Express. Наличие 20 линий шины PCI-E 3.0 позволяет производителям плат предложить широкие возможности для организации дисковой подсистемы.

Курс QA від Mate academy.
Найпростіший шлях розпочати кар'єру в ІТ та ще й з гарантованим працевлаштуванням.
Інформація про курс

Накопители SATA Express фактически за год так и не появились на рынке. В то время как SSD формата M.2 пользуются немалой популярностью. Платы на Intel Z170 позволяют подключить до трех подобных накопителей, причем для этих целей могут использоваться каналы PCI-E 3.0 x4 c пропускной способностью до 32 Гб/c. Кроме того платы с чипсетами новой серии позволяют использовать 2,5-дюймовые накопители с интерфейсом U.2 и протоколом передачи данных NVMe. Физически они будут подключаться с помощью дополнительного переходника M.2 -> U.2. Впоследствии порты U.2 наверняка появятся на платах в базовом варианте.

Intel_5

Еще одно нововведение чипов Skylake – наличие аппаратного блока для кодирования/декодирования формата HEVC (H.265). Транскодирование видео высокой четкости – очень ресурсоемкая задача, особенно когда речь идет о потоке высокого разрешения. При наличии аппаратного блока, который берет на себя эту задачу, мощности вычислительных ядер высвобождаются для других задач.

Материнские платы

Производители материнских плат с нетерпением ожидали официальной презентации новой настольной платформы. Для них это хорошая возможность подогреть интерес к своим продуктам. Компании, продолжают улучшать устройства, рассчитывая привлечь достаточно требовательных пользователей.

ASUS

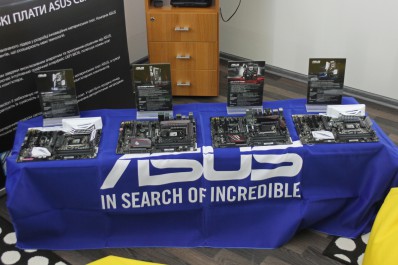

Компания ASUS предлагает материнские платы на базе чипсета Intel Z170 в рамках четырех серий.

ASUS_1

По словам Евгения Шелевея, специалиста по техническому маркетингу производителя, особняком стоят устройства линейки Republic Of Gamers (ROG).

ASUS_2

Модели этой серии хорошо известны энтузиастам, которые задают тон в оверклокерской среде и нередко используются для установки мировых рекордов в различных дисциплинах. Наиболее прогрессивные наработки обкатываются в первую очередь именно на этих продуктах.

ASUS_3

Платы ROG на Intel Z170 получили ряд оптимизаций, включающих улучшенную звуковую подсистему SupremeFX 2015 с качественным ЦАП и дополнительной обвязкой, новый сетевой контроллер Intel, улучшенный контроллер KeyBot II и массу приспособлений, облегчающих работу с системой на открытом стенде.

ASUS_4

Линейка The Ultimate Force также расширилась благодаря новым платам на Intel Z170. Продукты серии характеризуются качественной элементной базой, позволяющей производителю увеличить срок гарантии на данные платы до 5 лет.

Модели TUF также имеют ряд оригинальных технологий, как то кожух Thermal Armor, тыльную защитную пластину TUF Fortifier и беспрецедентный набор термодатчиков, позволяющий самым тщательным образом настроить работу системы охлаждения.

ASUS_7

Классическая линейка традиционно включает широкий ассортимент разноплановых моделей с различным уровнем оснащения и цены.

ASUS_8

Серия Gaming также ожидаемо будет включать модели для чипов Skylake. Продукты данной линейки предлагают некоторые функции более дорогостоящих плат ROG, но предлагаются по доступной цене.

GIGABYTE

Производитель предлагает очень широкий ассортимент моделей на базе Intel Z170.

Gigabyte_1

Представитель компании GIGABYTE, Александр Мандзюк, отметим, что уже на старте перечень доступных устройств на этом чипсете включает более 20 плат из игровой серии G1 Gaming и классической линейки GIGABYTE.

Для звуковой подсистемы старших моделей производитель будет использовать аудиопроцессор Creative, а также предусилитель, который при желании можно заменить.

Gigabyte_5

Платы GYGABYTE начинают поддерживать USB 3.1, причем для реализации интерфейса используется контроллер Intel Alpine Ridge.

Gigabyte_4

Для дисковой подсистемы производитель будет предлагать до двух портов M.2 x4 и трех SATA Express. GIGABYTE привычно использует две микросхемы с прошивками Dual BIOS. Из интересных опций отметим, что некоторые модели будут оснащаться дополнительным чипом-мостом MCDP2800 с DisplayPort на HDMI, позволяющим получить на интерфейсной панели полноценный HDMI 2.0, а не HDMI 1.4.

Gigabyte_6

Слоты PCI-Express x16 получили стальное обрамление для дополнительной защиты коннекторов при использовании тяжеловесных видеокарт. Топовые модели оснащаются двумя новыми гигабитными контроллерами Killer E2400 и беспроводным Killer Wireless-AC 1535. Благодаря технологии Q-Flash Plus теперь появилась возможность обновлять прошивку с USB- накопителя без процессора и оперативной памяти.

Gigabyte_7

Конечно, не обошлось без подсветки, которая активно использовалась еще с платами предыдущей серии, теперь же усовершенствованный вариант позволяет выбирать цвета иллюминации.

MSI

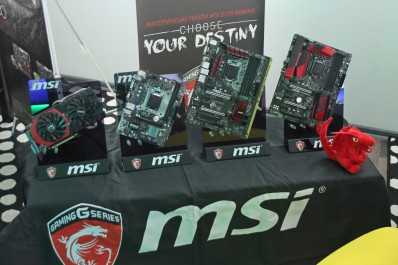

Компания MSI продолжает развивать успех своей игровой линейки Gaming.

MSI_1

Впервые начав использовать название серии еще три года назад для продуктов на Intel Z77, производитель радует любителей поиграть неординарными продуктами.

MSI_2

По словам Михаила Сухова, директора по маркетингу и продажам MSI, с выходом новой платформы, компания приняла решение сегментировать устройства игровой серии, выделив три основных класса. Продукты Enthusiast Gaming предназначены для самых требовательных энтузиастов, пользователей с обостренным чувством прекрасного, которые готовы серьезно потратиться на покупку платформы. Платы класса Performance Gaming ориентированы на владельцев, которым важен индивидуальный стиль, а оснащение и производительность также играют пусть не основную, но немаловажную роль. Устройства Arsenal Gaming могут заинтересовать любителей поиграть, которым нужна стабильная платформа для своих «задач», но серьезно тратиться на расширенную функциональность они не планируют.

Enthusiast Gaming будут привлекать новым сетевым контроллером Killer E2400 с экранирующим металлическим кожухом. Платы будут оснащаться портами SATA Express, парой M.2 x4, а также опционально переходником с M.2 на U.2.

MSI_5

Топовые модели получат улучшенную аудиоподсистему с кодеком от CMedia, цифро-аналоговым преобразователем от ESS и целым набором аудиофильской обвзяки и программным улучшайзером от Nahimic.

MSI_6

Порты PCI-Express x16 на данных моделях также будут защищены металлическим кожухом.

Платы традиционно будут располагать целым набором приспособлений для разгона и управления системой на открытом стенде.



MSI_7

Особенностью устройств Performance Gaming станет особый подход к внешнему оформлению моделей. При хорошем уровне оснащения некоторые платы также получат систему дополнительного освещения Mystic Light с различными эффектами.

Платы Arsenal Gaming имеют запоминающиеся названия, классическое оснащение и также наделены  подсветкой Ambient Light с обратной стороны PCB.

Разгон процессора Intel Core i7-6700K

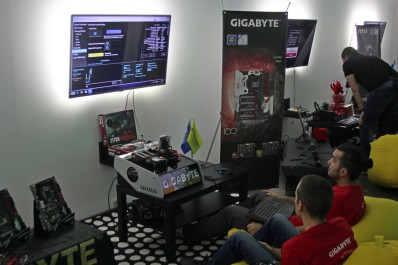

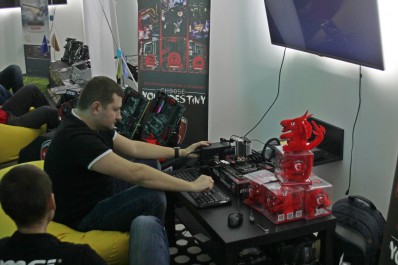

Чтобы продемонстрировать потенциал новых чипов Intel Skylake в рамках мероприятия был проведен небольшой оверклокерский турнир или, скорее, показательные выступления на которых мастера разгона проводили эксперименты с форсированием Core i7-6700K (4,0/4,2 ГГц), стараясь получить стабильную работу всех четырех ядер чипа на максимальной частоте.

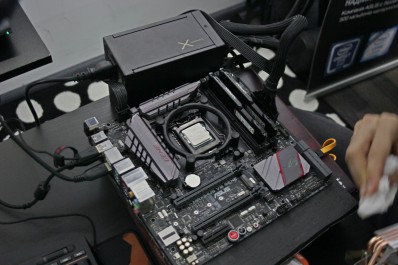

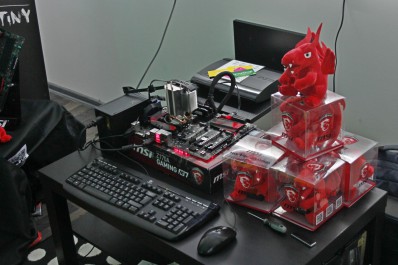

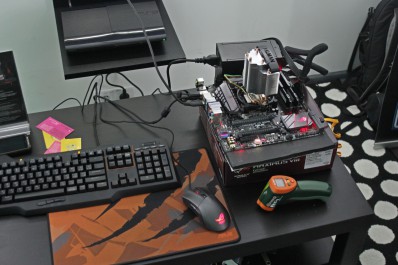

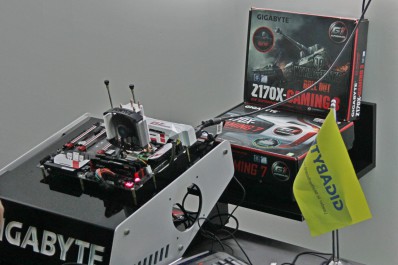

На трех стендах были собраны платформы с материнскими платами от ASUS, GIGABYTE и MSI. В частности применялись платы ASUS MAXIMUS VIII GENE, GIGABYTE GA-Z170X-Gaming G1 и MSI Z170A GAMING M7. Для всех ПК также использовалась оперативная память HyperX Fury DDR4 и мощные блоки питания SeaSonic. Частотный потенциал различных экземпляров процессоров даже в рамках одной модели отличается. Поэтому перед началом соревновательной части чипы путем слепой жеребьевки были распределены между командами.

Эксперты были ограничены несколько непривычными для себя рамками. Все эксперименты проводились с воздушной системой охлаждения. Платформы были укомплектованы недорогими кулерами средней эффективности. Использовалась модель Zalman CNPS5X Performa стоимостью порядка $20. То есть процессоры разгонялись в условиях, которые абсолютно доступны рядовым пользователям. Это было одно из основных условий конкурса.

Для подбора предельных рабочих режимов понадобилось некоторое время. Процесс требует достаточно скрупулезного подхода. В таких условиях очень помогают возможности плат сохранять профили с настройками параметров. Когда речь идет о более-менее серьезном разгоне, зачастую изменяется напряжения питания не только на вычислительных ядрах, но и на других блоках системы. Обнуление CMOS в подобных случаях без предварительного сохранения настроек – потеря времени. Конечно, очень помогают и дополнительные органы управления. В условиях открытого стенда это просто must have.

Intel_Skylake_Overclocking_itogi

В результате экспериментов удалось получить интересные показатели. Номинально лучшие результаты продемонстрировал процессор, который разгонялся на плате ASUS MAXIMUS VIII GENE.

Intel_Skylake_Overclocking_result1

Тактовую частоту чипа удалось повысить до 4,81 ГГц. В таком режиме чип позволил не только снять скриншот, но и вполне стабильно прошел тест стабильности в утилите Intel Extreme Tuning Utility.

Intel_Skylake_Overclocking_result2

Команде, разгонявшей Core i7-6700K на платформе MSI, удалось повысить тактовую частоту процессора до 4,77 ГГц. При этом оверклокеры потратили время на хороший тюнинг оперативной памяти, потому результаты производительности были даже несколько выше, чем в первом случае.

Intel_Skylake_Overclocking_result3

Команде, выступавшей под знаменами GIGABYTE, попался не самый удачный экземпляр процессора. Тем не менее, Core i7-6700K взял планку в 4,7 ГГц, но для дальнейшего повышения частоты необходимо было повышать напряжение, а в этом случае эффективности системы охлаждения уже было недостаточно для того, чтобы избежать эффекта тротлинга.

В целом результаты весьма хороши. Получить на воздухе 4,7–4,8 ГГц с процессорами Haswell удавалось только на очень удачных экземплярах. Здесь же все три процессора оказались в этом диапазоне. Нелишним будет напомнить, что производительность на мегагерц у чипов Skylake тоже выше, чем у процессоров предыдущего поколения, в чем мы могли убедиться во время собственного теста Core i7-6700K. Оверклокеры остались довольны новой платформой. Процесс разгона несколько упрощен, тактовые частоты выше, поддерживается скоростная память DDR4, а значит чипы Intel Skylake-K и платы на Intel Z170 вполне можно использовать для очередных рекордов.
