Обзор материнской платы ASUS P8Z77-V Premium

Обзор материнской платы ASUS P8Z77-V Premium


Обзор материнской платы ASUS P8Z77-V Premium

Установленный для материнской платы ASUS P8Z77-V Premium ценник в $430 бодрит и вместе с тем интригует. Действительно, уже одна лишь стоимость устройства для mainstream-платформы, основанного на чипсете Intel Z77, вызывает неподдельный интерес. Как это не удивительно, но наиболее дорогостоящая плата ASUS для LGA1155 даже не относится к линейке устройств Republic of Gamers. Формально модель возглавляет серию продуктов «P8», однако по факту скорее находится вне категорий. На чем же основывается уверенность производителя в успехе подобного решения? Давайте разбираться.

Дизайн и компоновка

Текстолит P8Z77-V Premium имеет черный окрас и матовое покрытие поверхности. Вместе с тем, это как раз тот случай, когда подобные тонкости практически остаются незаметны. Плата буквально тонет под различными компонентами, потому свободной площадки на PCB, где можно было бы рассмотреть такие нюансы оформления, фактически нет. Разъемы, коннекторы и элементы охлаждения окрашены в белый и оттенки синего цветов – привычная схема для устройств ASUS. Модель выполнена в классическом форм-факторе ATX. Стандартные габариты (305х244 мм) позволяют не ограничивать себя при выборе подходящей модели корпуса.

Обзор материнской платы ASUS P8Z77-V Premium

Для подключения дополнительного питания в паре с 24-контактным ATX используется один 8-контактный разъем. По мнению производителя, усиливать шину PCI-E в данном случае нет необходимости.

Для ASUS P8Z77-V Premium используется 20-фазная схема преобразователя. Столь мощная силовая подсистема – недвузначный намек на то, что плата готова к работе далеко не только в штатном режиме. И если у владельца возникнет желание «пошалить», устройство готово к повышенным нагрузкам. Чтобы количество переходило в качество, для подобной схемы необходимо эффективное управление. В данном случае в цепи преобразователя питания процессора используется два цифровых контроллера DIGI+ (Dual Intelligent Processors 3), еще один регулирует параметры двухфазного VRM для модулей памяти.

Обзор материнской платы ASUS P8Z77-V Premium

Силовые элементы VRM, традиционно имеющие Г-образное расположение вблизи процессорного разъема, прикрывают довольно массивные алюминиевые радиаторы. Они одинаковы по конструкции, но отличаются по длине.

Обзор материнской платы ASUS P8Z77-V Premium

Часть элементов стабилизатора размещена с обратной стороны, при этом для улучшения отвода тепла, компоненты прикрыты алюминиевыми пластинами.

В центральной части платы размещен третий отформованный брусок, который связан с ближайшим охладителем MOSFET’ов с помощью никелированной тепловой трубки. В данном случае это отнюдь не желание производителя восхитить пользователя сложной конструкцией CО. Радиатор накрывает микросхему PLX PEX8747, которая представляет собой коммутатор шины PCI Express. Благодаря данному чипу из 16 процессорных линий шины можно получить 32, при этом он позволяет расщепить их несколькими способами: х16+х16, х16+х8+х8 или же х8+х8+х8+х8.

Обзор материнской платы ASUS P8Z77-V Premium

Учитывая подобные возможности конфигурирования, неудивительно, что плата оснащена четырьмя слотами PCI-Express x16. P8Z77-V Premium позволяет создавать мультиадаптерные конфигурации вплоть до 4-Way SLI/CrossFireX. Полноформатные слоты расположены таким образом, что четыре двухслотовых адаптера вполне комфортно разместятся на PCB, хотя и перекроют доступ ко всем элементам управления. Отметим, что при использовании процессора из семейства Ivy Bridge, все слоты будут работать с шиной стандарта PCI-Express 3.0, соответственно имея вдвое большую пропускную способность, чем в случае с интерфейсом ревизии 2.0. Потому никаких потерь, связанных с недостающим количеством доступных «иксов», здесь не будет даже при использовании максимальной конфигурации. На тот случай, если предполагается сборка ПК с чуть более скромной графической мощью, для дополнительных плат расширения можно задействовать два разъема PCI-Express x1.

Обзор материнской платы ASUS P8Z77-V Premium

При выборе системы охлаждения для процессора, следует учитывать компоновку слотов. В данном случае первый PCI-Express x16 занимает самую верхнюю позиции, а потому расстояние между ним и серединой процессорного разъема составляет порядка 75 мм, что может усложнить установку габаритных суперкулеров.

Обзор материнской платы ASUS P8Z77-V Premium

Хотя плата не имеет ярко выраженных приспособлений для разгона системы, которые в избытке присутствуют на устройствах линейки ROG, кое-какие инструменты, облегчающие процесс форсирования в условиях открытого стенда, есть и здесь. Прежде всего, речь о кнопках Power и Reset. Подсвечивающиеся изнутри клавиши расположены у нижней кромки PCB. Здесь же размещены тумблеры для активации технологий EPU и TPU, а также кнопка очистки CMOS-памяти. Сегментный LED-индикатор состояния поможет определить причину, вызывающую проблемы во время старта системы.

Клавиша активации функции «MemOK!», которая позволяет справиться с первичными настройками модулей памяти, расположена в верхней части платы, рядом с основным разъемом питания.

Еще один атрибут, выдающий желание разработчиков подогреть интерес к плате энтузиастской аудитории – джампер OV_CPU/DRAM, позволяющий расширить допустимые границы регулировки напряжения питания процессора и памяти.

Микросхема BIOS в данном случае одна, при этом установлена она в панельке, дающей возможность извлекать чип без особых сложностей. Очевидно, производитель уверен в непогрешимой работе технологии USB BIOS Flashback, позволяющей обновить прошивку платы с USB-накопителя, не требуя не только загрузки, но и старта системы (необходим лишь подключенный к плате БП).

Для организации системы охлаждения на плате предусмотрено 6 четырехконтактных разъемов для подключения вентиляторов с возможностью управления их оборотами.

Дополнительное оснащение

Производитель основательно нарастил функциональность P8Z77-V Premium, не щадя своих закромов, оснастив плату целым набором дополнительных контроллеров. Так, возможности дисковой подсистемы были расширены за счет чипа Marwell 9230 – четырехпортового решения с поддержкой SATA 6 Гб/c и возможностью создания RAID 0, 1 и 10.

Обзор материнской платы ASUS P8Z77-V Premium

Кроме банального увеличения количества интерфейсных разъемов, на базе данного контроллера удалось реализовать технологию ASUS SSD Cashing II. В данном случае для кеширования данных для одного HDD может использоваться до трех SSD-накопителей. Вероятность создания подобной конфигурации на практике, пожалуй, не столь велика, однако возможность такая имеется.

Пару дополнительных каналов SATA 6 Гб/c предоставляет внешний чип ASMedia ASM1061. Именно они используются для двух портов eSATA, размещенных на интерфейсной панели.

Возможности чипсета Intel Z77 в отношении количества поддерживаемых SATA-устройств уже хорошо известны – пара линий SATA 6 Гб/c и четыре SATA 3 Гб/c. Что касается последних, то только два коннектора размещены в общей группе, один разъем стоит особняком, получив вертикальную ориентацию и расположившись ближе к разъему питания ATX.

Обзор материнской платы ASUS P8Z77-V Premium

А вот оставшийся четвертый канал SATA 3 Гб/c выделен для нужд разъема mSATA. Отметим, что сама микросхема чипсета прикрыта довольно массивными радиатором, под декоративной крышкой которого размещен светодиод, подсвечивающийся во время работы системы.

Обзор материнской платы ASUS P8Z77-V Premium

В случае с P8Z77-V Premium плата имеет не только соответствующий разъем, размещенный в нижнем правом углу, коннектор уже изначально занят твердотельным накопителем объемом 32 ГБ. Это штатная опция для рассматриваемой модели. Конечно, это увеличивает стоимость платы. Стоимость подобного накопителя составляет $50–60.

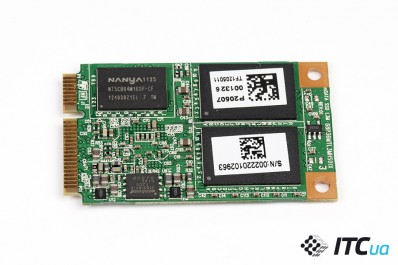

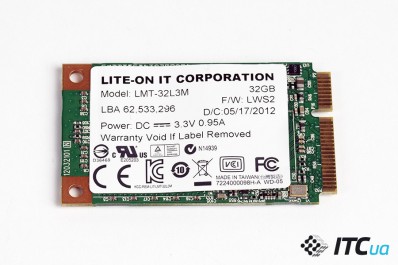

Диск Lite-On LMT-32L3M основан на контроллере Marwell 88SS9175-BJM2 и содержит 128 МБ кеш-памяти. Установленный SSD-накопитель можно использовать по своему усмотрению: либо в качестве устройства для системного раздела, или же, как промежуточный кеш-буфер, для организации гибридной подсистемы. В последнем случае речь идет о технологии Intel Smart Response.

Обзор материнской платы ASUS P8Z77-V Premium

Еще одной важной опцией P8Z77-V Premium является контроллер Thunderbolt. Микросхема от Intel, установленная рядом с панелью интерфейсных разъемов, обеспечивает поддержку одного порта скоростной шины с пропускной способностью до 10 Гб/c.

Обзор материнской платы ASUS P8Z77-V Premium

Возможность последовательного подключения до 6 накопителей, а также устройства отображения (по mini-DisplayPort) – важные преимущества Thunderbolt, однако продукты с данным интерфейсом пока еще удовольствие недешевое, равно как и сами контроллеры.

Производитель расширил возможности платы и в отношении USB 3.0. Чипсет позволяет подключать до 4-х устройств, контроллер Asmedia ASM1042 увеличивает общее их количество до шести. При этом на интерфейсной панели размещены четыре соответствующих порта. За два из них отвечает чипсет, а за вторую пару – дополнительный дискретный чип. Внутренний разъем для подключения еще двух устройств также обслуживает Intel Z77.

Обзор материнской платы ASUS P8Z77-V Premium

Если ваш корпус не имеет встроенных разъемов USB 3.0, вывести скоростные порты на внешнюю панель можно с помощью комплектного переходника для установки в 3,5-дюймовый отсек.

Обзор материнской платы ASUS P8Z77-V Premium

На борту ASUS P8Z77-V Premium продублированы и сетевые контроллеры. Для реализации гигабитной Ethernet используются контроллеры от Intel – 82579V и 82583V. Аудиоподготовка без особенных сюрпризов. В данном случае применяется восьмиканальный кодек Realtek ALC898.

Чтобы управляться с таким многообразием дополнительных контроллеров, на плате используется дополнительный чип PLX PEX8608, расположенный между вторым и третьим полноформатными слотами PCI-E x16.

ASUS Wi-Fi GO!

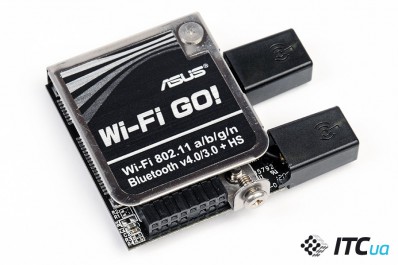

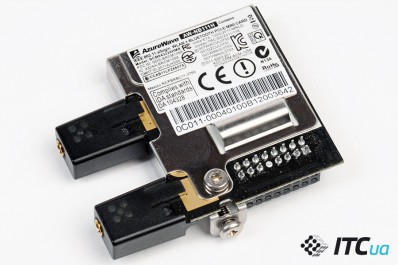

Полезным бонусом является дополнительный модуль расширения ASUS Wi-Fi GO!, который содержит двухдиапазонный (2,4 ГГц и 5 ГГц) контроллер Wi-Fi 802.11 a/b/g/n, а также Bluetooth 4.0/3.0. При этом беспроводной контроллер может работать в режиме точки доступа, предоставляя доступ к сети Wi-Fi другим устройствам. Кроме того он позволяет осуществлять стриминг на DLNA-устройства, а также управлять рабочим столом с планшета или смартфона.

Плата устанавливается в специальный разъем, расположенный в непосредственной близости от интерфейсной панели. При этом устройство имеет два разъема для подключения внешних антенн, поставляемых в комплекте.

Интерфейсная панель

Интерфейсная панель ожидаемо перенасыщена всевозможными элементами. У верхней кромки разместились пара разъемов eSATA, а традиционное место порта PS/2 заняла пара USB 3.0. Еще два таких же расположились в центральной части панели. Также здесь присутсвуют два разъема USB 2.0, пара розеток Ethernet, шесть разъемов для подключения акустики и цифровой оптический аудиовыход (S/PDIF). При этом на заднюю панель также выведена клавиша активации функции USB BIOS Flashback.

Обзор материнской платы ASUS P8Z77-V Premium

Для подсоединения устройств отображения предлагаются полноформатные HDMI и DisplayPort. Первый позволяет получить картинку с разрешением вплоть до 1920х1200, второй – до 2560х1600. Напомним, что порт Thunderbolt, выполненный в виде коннектора mini-DisplayPort, также позволяет подключать мониторы, и в данном случае его разрешение также может составлять до 2560х1600.

Комплект поставки

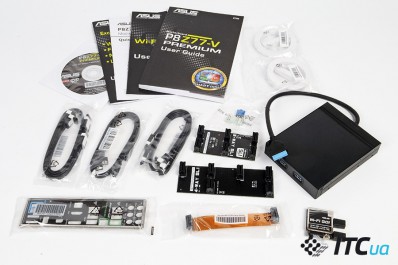

Как и полагается для устройства подобного уровня, плата имеет расширенный комплект поставки. В него входит подробное руководство пользователя (200-страничный фолиант), инструкции по настройке контроллера Wi-Fi и ряда фирменных технологий, шесть кабелей SATA, заглушка на заднюю стенку корпуса и набор переходников Q-Connector. Также в штатную поставку входит адаптер ASUS Wi-Fi GO! с двумя внешними антеннами и панель для 3,5-дюймового отсека с парой разъемов USB 3.0. Для использования SLI-режимов имеется гибкий мостик, а также коннекторы на текстолитовой основе для объединения в одной конфигурации трех и четырех видеокарт с чипами от NVIDIA.

Все это добро предлагается в коробке, имеющей характерный окрас для упаковки устройств серии «P8», которая вместе с тем обладает увеличенными габаритами и откидывающейся картонной «дверкой», за которой можно разглядеть материнскую плату.

В работе

Плата использует уже привычную графическую оболочку UEFI, которая хорошо нам знакома по предыдущим моделям линейки. Принципиальных отличий в компоновке здесь нет.

Если говорить о базовых параметрах, которые могут сказаться на возможностях разгона, то отметим, что напряжение на процессоре можно регулировать в диапазоне 0,8–1,92 В, причем делать это как методом приращения, так и задавать определенное значение. Напряжение питания памяти изменяется в пределах 1,2–1,92 В с шагом 0,005В. А вот после изменения положения джампера OV_CPU/DRAM верхняя граница напряжений для процессора и памяти повышается до 2,3 В. В целом даже изначальных значений для разгона системы с воздушным/водяным охлаждением более, чем достаточно. Дополнительное повышение может понадобиться лишь во время экспериментов с жидким азотом. Очевидно, что производитель вполне допускает такую модель использования платы.

Фирменный программный комплекс AI Suite II включает много полезных приложений, помогающих настроить систему или отслеживать показатели различных параметров. Особенно отметим реализацию FAN Xpert II.

Данная функция позволяет после проведения первичной калибровки, тонко настроить алгоритм работы системных вентиляторов. При этом можно использовать режим Smart, в котором скорость вращения будет зависеть от температуры или же RPM Fix с постоянной частотой вращения, которая может регулироваться пользователем. Самое примечательное в данном случае то, что подобные манипуляции можно проводить не только для процессорного вентилятора, но и для всех четырех, установленных внутри корпуса. Для их регулировки и мониторинга используются отдельные каналы.

Один из вопросов, который интересовал нас после первого взгляда на P8Z77-V Premium –производительность предлагаемого SSD-накопителя. Для экспресс-оценки мы воспользовались утилитой CrystalDiskMark.

Обзор материнской платы ASUS P8Z77-V Premium

Линейная скорость чтения в данном случае составляет порядка 275 МБ/c. Наверняка диск способен и на большее, однако его возможности несколько ограничиваются пропускной способностью канала SATA 3 Гб/c, выделенного для нужд mSATA.

Разгон

Исследуя возможности платы, мы также проверили ее способность к форсированию процессора, начав с функции TurboV EVO. Активировав в приложении базовый режим, частота системной шины увеличилась до 103 МГц, а процессорный множитель – до 41. Итоговое значение – 4223 МГц.

Обзор материнской платы ASUS P8Z77-V Premium

В данном случае инструмент авторазгона на удивление достаточно точно подобрался к порогу стабильности процессора. После нескольких попыток повышения частоты шины и множителя, система остановилась на значении 4722 МГц (46×103 МГц).

Обзор материнской платы ASUS P8Z77-V Premium

При этом напряжение питания было повышено до 1,288 В. В таком режиме система оставалась стабильной даже под нагрузкой OCCT (Linpack).

Обзор материнской платы ASUS P8Z77-V Premium

В режиме ручной настройки, не прибегая к экстремальным методам разгона, нам удалось добиться работы процессора Core i7-3770К на частоте 4,8 ГГц. Это стандартное значение частоты для нашего экземпляра CPU, который сохраняет стабильность в таком режиме, если обеспечивается довольно эффективное охлаждение.

Обзор материнской платы ASUS P8Z77-V Premium

Пользователям, планирующим использовать с платой процессоры с заблокированным множителем (если таковые вообще будут), стоит взять на заметку, что максимальна частота системной шины, которой удалось достичь во время экспериментов – 107,5 МГц.

Обзор материнской платы ASUS P8Z77-V Premium

А вот комплект памяти DDR3-2133 стабильно работал на 2200 МГц.

Отметим, что после форсирования системы, температура радиаторной конструкции, объединяющей чип PLX и часть силовых элементов, под нагрузкой повышалась до 56 градусов. При этом температура охладителя второй части MOSFET’ов в этих же условиях была на 5–7 градусов ниже.

Итоги

ASUS P8Z77-V Premium – устройство премиум-класса в классическом понимании этого определения. Качественное и прекрасно оснащенное. Однако, каждый дополнительный адаптер, контроллер и реализованная техническая функция неизбежно вносили свою лепту в общую стоимость платы. По результатам, в финальной графе «итого» получилась весьма внушительная сумма. Очевидно, что это не рядовая модель, а потому способна заинтересовать довольно ограниченную категорию пользователей. К таковым мы бы отнесли, прежде всего, требовательных и не стесненных в средствах пользователей, загоревшихся идеей создать ультимативную игровую платформу с несколькими видеокартами или же производительную рабочую станцию с современным оснащением.

Если предложенные возможности платы заведомо избыточны, то более простых и доступных устройств на рынке вполне достаточно. Тот же, кому действительно нужна подобная функциональность, получит в свое распоряжение недешевый, но качественный продукт.

Понравилось

+ Расширенные функциональность и оснащение

+ Мощная силовая подсистема

+ Штатный накопитель SSD

+ Возможность создания конфигураций 4-Way SLI/CrossFire

+ Поддержка Thunderbolt

+ Богатая комплектация

+ Два гигабитовых Ethernet-порта (контроллеры Intel)

+ Полезная функция автоматического разгона

Не понравилось

— Очень высокая цена

— mSATA в режиме SATA 3 Гб/c

Устройство для тестирования предоставлено компанией MTI, www.distri.mti.ua

Конфигурация тестового стенда

ПроцессорIntel Core [email protected],5 ГГцIntel, www.intel.ua
КулерThermalright Archon Rev.A«1-Инком», www.1-incom.com.ua
Оперативная памятьTeam Xtreem TXD38192M2133HC9KDC-L (2×4 ГБ DDR3-2133)DC-Link, www.dclink.com.ua
НакопительIntel SSD 520 (SSDSC2CW240A3, 240 ГБ)Intel, www.intel.ua
Блок питанияThermaltake Toughpower Grand TPG-1200M (1200 Вт)Thermaltake, www.thermaltakeusa.com

Обзор материнской платы ASUS P8Z77-V Premium ASUS P8Z77-V PREMIUM ASUS P8Z77-V PREMIUM

Уведомить о появлении в продаже
­Материнская плата
Разъем CPUSocket 1155
ЧипсетIntel Z77
Охлаждение чипсетаРадиатор
Охлаждение VRMРадиатор
Встроенное видеоIntel HD Graphics (интегрировано в процессор)
PCI
PCI Express x4
PCI Express x12
Графич. интерфейс4xPCI-E x16 3.0 (х16+х16, х16+х8+х8, quad x8)
DIMM4xDDR3
IDE (Parallel ATA) (чипсет/доп. контроллер)
Serial ATA (чипсет/доп. контроллер)3/-
SATA Revision 3.0 (чипсет/доп. контроллер)2/4
Основные разъёмы питания24+8
Дополнительное питание
FAN6
S/PDIF+(выход)
AудиокодекRealtek ALC898 (7.1)
EthernetIntel 82579V (GbE) и Intel 82583 (GbE)
SATA
SATA Revision 3.0Marvell 9230 и ASMedia 1061
PATA
IEEE 1394 (FireWire)
USB 3.0ASMedia 1042
LAN2
eSATA Rev. 2.0
eSATA Rev. 3.02
Audio6
S/PDIF-Out (Coaxial/Optical)-/+
Thunderbolt+
Выходы для монитора1хHDMI, 1хDisplayPort и 1хThunderbolt
USB 1.1/2.02/2(4 порта)/-
USB 3.04/2(4 порта)/-
IEEE 1394 (FireWire)
COM
Game/MIDI
LPT
IDE
SATA интерфейсный/питание, устройств6/-
Форм-факторATX, 305х244 мм
Поддержка двух и более видеокартAMD 4-Way CrossFireX, NVIDIA 4-Way SLI и LucidLogix Virtu MVP
Поддержка RAID0, 1, 5, 10, Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology
Адаптер Wi-Fiвстроенный беспроводной модуль Wi-Fi GO!(802.11 a/b/g/n, 2.4/5 GHz и Bluetooth V4.0/V3.0+HS)
Поддержка UEFIда
РазноеИнтеллектуальные чипы третьего поколения с системой питания SMART DIGI+; периферийный интерфейс Thunderbolt(10 Gbps); встроенный твердотельный диск емкостью 32 ГБ( mini-SATA 3Gb/s); технология ASUS SSD Caching II; используются твердотельные конденсаторы, изготовленные в Японии; нет портов PS/2; система питания Digital 20 Phase Power Design (16 -phase for CPU, 4 -phase for iGPU); UEFI BIOS; разъем TPM-модуля; мосты 3-Way SLI bridge, 4-Way SLI bridge, SLI bridge, фронтальная панель USB 3.0 и две WiFi антенны в комплекте
