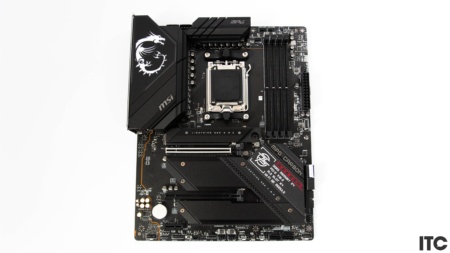

В сегодняшнем обзоре взглянем на материнскую плату с невероятным потенциалом для апгрейда – AM5 обещает быть долгоживущей платформой. MSI MPG B650 CARBON WIFI есть чем удивить и разочаровать своих потенциальных владельцев. Неоднозначная плата средне-высокого класса, которая заслуживает того, чтобы о ней рассказать. Рассмотрим технические характеристики этой модели, проверим возможности BIOS (учитывая его недостатки), измерим энергопотребление системы и нагрев элементов платы с помощью пирометра и, конечно, проведем синтетические бенчмарки.
Содержание
Технические характеристики MSI MPG B650 CARBON WIFI
Плата формата ATX, размеры 243×304 мм. Очевидно, эта модель не влезет в любой корпус, ей подходят только Midi Tower или больше. Но габариты позволили разместить огромные радиаторы, покрывающие почти всю площадь, большое количество разъемов для накопителей и хорошее питание, о котором пойдет речь.
Тут установлена мощная подсистема питания 16+2+1 Duet Rail на 80A. Это позволяет легко выдерживать процессоры 150–170 Вт. Радиаторы велики и хорошо отводят тепло, что проверим в разделе ниже. Не было проблемой работать с 12-ядерным AMD Ryzen 9 7900 без лимитов энергопотребления. А с выставленным TDP 90-105 Вт материнская плата отдыхает в прямом смысле слова.
Для питания CPU здесь есть два разъема по 8 pin. Если БП не оснащен двумя проводами, то это не проблема – большинству процессоров Ryzen 7000 хватит и одного 8 pin.
Всего есть четыре разъема ОЗУ, объем до 128 ГБ. Частота планок зависит от количества занятых разъемов и ранговости. Максимальные частоты 6600 МГц, поэтому выбирать дорогую память 7000+ МГц нет смысла.
За звук отвечает 7.1 канальный Realtek® ALC4080. Только мировые музыканты могут думать, что этого звука недостаточно. Неудивительно, что PCI звуковые карты сейчас почти никто не покупает. Исключением могут стать владельцы старых и простых материнских плат, где использовались слишком дешевые кодеки, еще и без конденсаторов.
«Карбон» позволяет подключать 10 дисков: 4 разъема M2 и 6 SATA 3.0. Один из разъемов M.2 PCIe 5.0 x4, другие PCI-E 4.0. Если занять все слоты, это может повлиять на производительность видеокарты (PCI-E x16 порт ограничится до 8 линий). Имеется поддержка RAID массивов 0, 1, 5 и 10 для SATA и M2 накопителей.
Интерфейсы и охлаждение
USB портов не пожалели. Есть все, чего душа пожелает:
- 2x USB 2.0 (задняя панель)
- 4x USB 2.0 (передняя панель)
- 2x USB 3.2 Gen1 Type A (передняя панель)
- 7x USB 3.2 Gen2 Type A (задняя панель)
- 1x USB 3.2 Gen2 Type C (передняя панель)
- 1x USB 3.2 Gen2x2 Type C (задняя панель)
Разъемы HDMI версии 2.1 (до 4К) и DP 1.4 (до 8K) актуальны для владельцев новых Ryzen 7000 (без индекса X). К примеру, у Radeon RX 7900 XTX есть только один порт HDMI, что может стать проблемой для отдельных пользователей. В таком случае лучше воспользоваться встроенной графикой, чем покупать ненадежные переходники.
Внутренние разъемы JRGB и JARGB_V2 используются для синхронизации подсветки между компонентами системы (корпус, охлаждение процессора, материнской платы и т.п.).
Беспроводными модулями никого не удивить в материнской плате за такую стоимость. AMD Wi-Fi 6E и Bluetooth® 5.3 – обязательный набор представителя средне-высокого класса. Wi-Fi приемник хороший, но хотелось бы антенну с выводом, как у топовых MSI MEG ACE.
В некоторых моделях MSI Z790 (ориентировочно за ту же стоимость, что и MSI CARBON B650) ставят в комплект антенну с удлинителем. Проводной сетевой порт на два с половиной гигабита Realtek® RTL8125 2.5Gbps LAN.
BIOS MSI MPG B650 CARBON WIFI
Приятный BIOS от MSI в базовом режиме отображает информацию о системе, позволяет выставлять XMP профили для оперативной памяти, настраивать скорость вентиляторов и т.д.
Продвинутый режим позволяет изменять любые параметры системы, включая разгон процессора. B чипсет у AMD значительно более прогрессивный, чем у Intel. BIOS платы «нафарширован» всем, что свойственно современным моделям средне-высокого класса. Присутствует поддержка Re-BAR (актуально для владельцев новых видеокарт).
Прошивать материнскую плату достаточно просто. Достаточно вставить предварительно отформатированный Flash накопитель с последней версией BIOS, прошивка происходит через графический интерфейс. В случае неудачи (прошивка от другой платы или что-то другое) всегда есть возможность восстановить BIOS. На задней панели есть клавиша BIOS, с которой можно обновить программное обеспечение, даже если плата не выводит изображение.
MSI MPG B650 CARBON WIFI имеет хороший контроллер памяти. Кроме готовых профилей доступна ручная настройка частоты и задержек. ОЗУ среднего класса стабильно работает на частоте 6000 МГц. Правда, это влияет на энергопотребление в простое – оно растет на несколько Вт относительно 4800 МГц. Энтузиастам будет полезна возможность хранить собственные OC профили.
Плата позволяет настраивать процессор TDP и температурные лимиты. Заметим, что гораздо эффективнее ограничить CPU по максимальной температуре (PBO). По умолчанию Ryzen 9 7900 работает на невероятно высоком напряжении, которое однозначно требует корректировки.
Опция Thermal Control производит значительную часть грязной работы за пользователя. Система будет автоматически снижать напряжение до стабильных значений, поэтому процессорная производительность почти не будет снижаться, а температура упадет на 15-20 градусов.
В общем, перед нами классический BIOS с хорошим функционалом. Конкуренты не предлагают что-то принципиально лучшее, но точно не хуже. Здесь заметим один существенный недостаток, который может стать критическим для многих пользователей.
Загрузка компьютера от нажатия кнопки на рабочий стол составляет более 55-60 секунд. И это на секундочку с самым быстрым (или одним из) PCI-E 4.0 SSD на рынке Украины. Проблема как раз в BIOS, ведь до начала загрузки OS Windows проходит 45-50 секунд. Обновление BIOS до последней версии позволило улучшить результат на 5-10 секунд. Это все еще очень долго. Профили ОЗУ на скорость запуска также влияют незначительно, разница между 4800 и 6000 МГц в пределах погрешности. Старые 10-15-летние компьютеры с SATA SSD загружаются быстрее, чем предтоповый ПК AM5 сокета.
Синтетика и нагрев
Во время нагрузки дросселей почти не чувствуется. Огромные радиаторы хорошо отводят тепло и почти не испытывают дискомфорта от 12-ядерных процессоров. Есть запас для 16-ядерных моделей Ryzen 9 7950X и 7950X3D. Провели тестирование в бенчмарке Cinebench R23 с лимитами 90 Вт и 170 Вт.
Температура радиаторов:
Температура конденсаторов:
Энергопотребление системы в простое:
Такой показатель ненормальный и видеокарта здесь ни при чем. Даже с использованием iGPU (без дискретного адаптера) ваттметр показывает 95-100 Вт в простое. Офисные компьютеры AM4 потребляют сколько при стресс-тестах.
Скорость флагманского накопителя PCI-E 4.0 (наполненность 80+%):
Скорость оперативной памяти DDR5 6000CL40 (активирован XMP профиль):
Температуры системных компонентов по информации датчиков AIDA 64:
Снятие лимитов с Ryzen 9 7900 прибавляет 3-10% производительности, ценой 2-кратного роста теплопакета. Оно того не стоит, поэтому в настройках платы лучше выставить неограниченный предел с ограничением температуры (хотя бы на 80-85 градусов). CARBON WIFI без проблем выдержит 150-170 Вт CPU, что ставит под вопрос целесообразность покупки элитных X670E моделей.
Конкуренты
Gigabyte B650 AORUS PRO AX – достойная альтернатива от Gigabyte, плата очень близка по возможностям и цене к CARBON WIFI.
Asus ROG STRIX B650-A GAMING WIFI – серьезный конкурент героя обзора от популярного бренда, хотя питание немного слабее, чем у CARBON.
ASRock B650 LiveMixer – удивительно выгодная и мощная модель. Лучший выбор за свои деньги, хотя придется жертвовать качеством звука, проводными и беспроводными интерфейсами, количеством разъемов для накопителей и многое другое.
С такими моделями B650 как Carbon, Edge, Tomahawk нет смысла смотреть на флагманские X670. Более того, многие пользователи разочарованы топовым чипсетом для AMD. «Карбон» выглядит перспективной, хотя покупать ее к 6-ядерным Ryzen 5 7600/7600X нет смысла. Таким ЦП хватит самых дешевых Gigabyte, Asus, MSI за 6500-7000 грн. MSI MPG B650 CARBON WIFI – это основа для элитных и прогрессивных ПК, владельцы которых думают далеко вперед.
