GeForce GTX 770: ударная игровая сила

GeForce_GTX_770_intro_900

Волна обновления дискретных графических решений NVIDIA набирает свою силу. В скором времени после анонса старшей модели новой серии GeForce GTX 700, калифорнийцы представили GeForce GTX 770, которая также входит в обойму устройств для достаточно требовательных игроков. Давайте оценим потенциал новинки и посмотрим, каким образом она вписывается в семейство уже представленных на рынке графических решений. Найдется ли место в имеющейся когорте топовых устройств еще одному техничному участнику с рекомендованной ценой в $399?

Мы уже готовы к тому, что обновленная серия видеокарт GTX 700 использует архитектуру Kepler. Графическая гонка вооружений замедлилась, потому для обновления подходят и проверенные решения. В данном случае для GeForce GTX 770 применяется полновесная версия уже хорошо нам знакомого чипа GK104, используемого в подобной редакции для GeForce GTX 680. В случае с новинкой применяется слегка модернизированная версия GPU, получившая название GK104-425-A2. Обновленная версия поддерживает усовершенствованный механизм динамического ускорения GPU Boost 2.0. Количество функциональных блоков не изменилось. GPU включает 1536 вычислительных процессоров, 128 текстурных модулей и 32 блока растеризации. А вот рабочая частота чипа увеличена. Штатная формула предполагает базовые 1046 МГц и среднее значение для авторазгона – 1085 МГц.

NVIDIA_GTX770_spec

GeForce GTX 770 стала первой серийной видеокартой, для которой используются микросхемы памяти GDDR5 c базовой рабочей частотой 7 ГГц. Столь высоким значением производитель отчасти компенсирует 256-битовую шину памяти. Благодаря этому итоговая пропускная способность подсистемы памяти составляет довольно внушительные 224,4 ГБ/с, против 192 ГБ/с, свойственных GeForce GTX 680.

NVIDIA_GTX770_comparison

В своей презентации компания сравнивает производительность GTX 770 с предшествующими моделями предыдущих поколений. И если в силу определенного родства с GTX 670 разница с ее возможностями сравнительно невелика, то отрыв от популярного в 2011 году GeForce GTX 570 составляет уже порядка 65%.

GeForce GTX 670GeForce GTX 770GeForce GTX 680GeForce GTX 780Radeon HD 7970 GHz Edition
Наименование кристаллаGK104GK104GK104GK110Tahiti XT
Техпроцесс производства, нм2828282828
Площадь кристалла, мм²294294294551365
Количество транзисторов, млрд3,543,543,547,14,31
Тактовая частота GPU, МГц915/9801046/10851006/1058863/9001000/1050
Количество потоковых процессоров13441536153623042048
Количество текстурных блоков112128128192128
Количество блоков растеризации3232324832
Память (тип, объем), МБGDDR5, 2048GDDR5, 2048/4096GDDR5, 2048GDDR5, 3072GDDR5, 3072
Шина памяти, бит256256256384384
Эффективная тактовая частота памяти, МГц60087010600860086000
Пропускная способность памяти, ГБ/c192224,4192288,4288
Энергопотребление (TDP), Вт170230195250250

Для референсных моделей GeForce GTX 770 компания NVIDIA предлагает использовать систему охлаждения, знакомую по GTX 780 и GTX TITAN. Хорошо зарекомендовавшая конструкция с испарительной камерой, крупной радиаторной кассетой и центробежным вентилятором, выдувающим нагретый воздух за пределы системного блока, будет вполне уместной и для обновленного решения на GK104.

NVIDIA_GeForce_GTX_770_reference

Для подключения дополнительного питания видеокарты GeForce GTX 770 оснащаются двумя разъемами – 8- и 6-контактными. Заявленный уровень энергопотребления новинки составляет 230 Вт. Напомним, что TDP для GTX 680 – 195 Вт. Увеличение данного параметра в первую очередь связано с повышением как базовой частоты GPU, так и значений динамического ускорения. Кроме того, необходимо учесть и заметно возросшую тактовую частоту микросхем памяти. Подобная акселерация потребовала несколько больших затрат энергии.

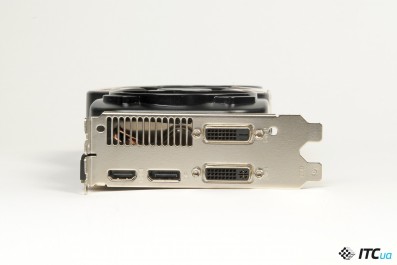

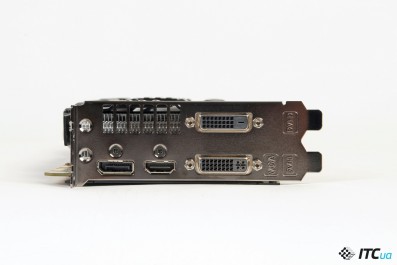

Компоновка интерфейсной панели остается неизменной у всех последних новинок NVIDIA. Это пара DVI (DVI-I и DVI-D), а также полноформатные видеовыходы HDMI и DisplayPort.

GeForce GTX 770 изначально будут предлагаться в вариантах с 2 ГБ и 4 ГБ памяти. В случае с новыми решениями на GK104 производитель не вводит никаких ограничений в отношении дизайна печатных плат и систем охлаждения. Наряду с классическим «титановым» обликом референсных адаптеров мы увидим широкое разнообразие оригинальных моделей, которые производители видеокарт будут дорабатывать на свое усмотрение.

ASUS GTX770-DC2OC-2GD5

ASUS_GTX770_1

от 4 815 грн
Предложений: 1
Сравнить цены

На данный момент рассматриваемая модификация карты является наиболее скоростной версией GeForce GTX 770 в линейке производителя. Как для устройства, получившего индекс ОС, видеокарта имеет довольно скромный заводской разгон. Базовая тактовая частота чипа увеличена с 1046 МГц до 1059 МГц, тогда как 2 ГБ памяти GDDR5 работают на рекомендованных 7010 МГц.

ASUS_GTX770_info

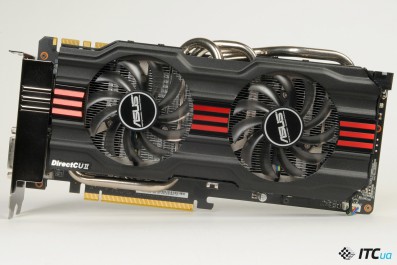

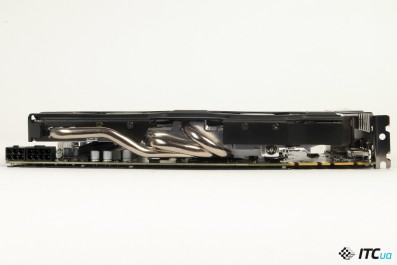

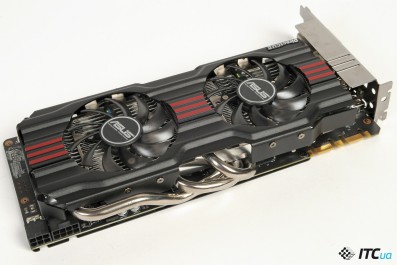

Для ASUS GTX770-DC2OC-2GD5 используется одна из вариаций фирменной системы охлаждения DirectCU II. В данном случае три 8-миллиметровые тепловые трубки, имеющие непосредственный контакт с кристаллом графического процессора, распределяют выделяемое им тепло на крупный радиаторный блок, состоящий из алюминиевых пластин. Радиаторная кассета продувается парой 80-миллиметровых осевых вентиляторов. Сверху кулер прикрыт металлическим кожухом с красными «лампасами» вдоль центральной оси.

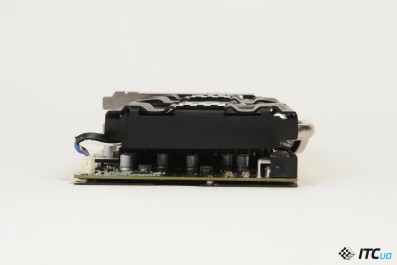

Для графического адаптера используется печатная плата собственной разработки ASUS, оборудованная 10-фазным преобразователем питания. Силовые элементы прикрыты дополнительным алюминиевым радиатором, тогда как микросхемы памяти охлаждаются за счет естественной конвекции и обдува штатных вентиляторов.

С обратной стороны PCB установлена металлическая пластина, которая в данном случае используется для общего усиления конструкции и защиты от механических повреждений. Бэкплейт добавляет солидности устройству, увеличивая его вес в прямом и переносном смысле.

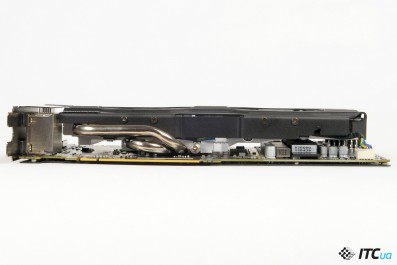

Длина видеокарты – 270 мм, к тому же адаптер имеет двухсловтовую компоновку, потому с размещением устройства даже в корпусе достаточно скромного размера сложностей возникнуть не должно. Для подключения дополнительного питания на верхней кромке имеется восьми- и шестиконтактные разъемы. При этом о подключении соответствующих силовых линий сигнализируют светодиодные индикаторы.

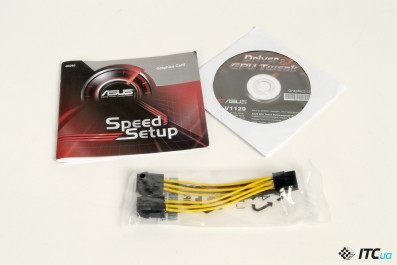

Комплектация ASUS GTX770-DC2OC-2GD5 достаточно скромная: руководство, диск с драйверами и переходник с двух шестиконтактных разъемов на один восьмиконтактный.

Возможности видеокарты мы начали изучать с эффективности системы охлаждения. Установленная модификация кулера DirectCU II способна удерживать температуру чипа на уровне 30 градусов, при этом скорость вращения вентиляторов составляет порядка 1100 об/мин. Отметим, что в таком режиме видеокарта работает очень тихо.

Под игровой нагрузкой температура GPU повышалась вплоть до 66 С, при этом частота вращения поднималась до 2400 об/мин. Довольно высокие фактические значения идут вразрез с уровнем шума, издаваемым активной СО. Безусловно, он повышался, но даже в этой ситуации уровень шума можно охарактеризовать как «ниже среднего».

Заводской разгон GTX770-DC2OC-2GD5 сравнительно невысок. Как видим на представленных графиках, во время работы частота графического чипа динамически увеличивалась вплоть до 1150 МГц, при этом именно в таком режиме чип работал большую часть времени, потому как с охлаждением процессора проблем не было и, соответственно, необходимости снижать уровень авторазгона.

Для изучения частотного потенциала, мы подняли напряжение питания GPU на доступные 12 мВ, а также увеличили Power Limit до 109%. После этого графический процессор сохранял стабильность при базовой частоте в 1175 МГц. В этом случае под нагрузкой GPU Boost 2.0 динамически «раскочегаривал» чип вплоть до 1267 МГц. Производитель явно поскромничал, задавая невысокое базовое значение. Но, как видим, тактовая частота – дело наживаное, и при необходимости ее можно повысить самостоятельно.

Несмотря на высокую изначальную частоту памяти, ее также удалось заметно повысить. Самой малости не хватило, чтобы получить 8 ГГц, характерные артефакты отсутствовали вплоть до 7916 МГц.

Palit GeForce GTX 770 JetStream

Palit_GTX770_1

Для своей самой скоростной модификации GeForce GTX 770 компания Palit заметно увеличила тактовую частоту графического процессора – базовая изначально повышена с 1046 до 1150 МГц, тогда как среднее значение ускорения (Boost Clock) составляет 1202 МГц, вместо рекомендуемых 1085 МГц. Тактовая частота памяти неизменна – 7010 МГц.

Palit_GTX770_info

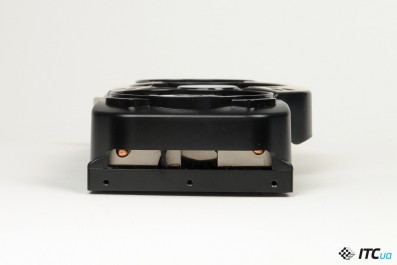

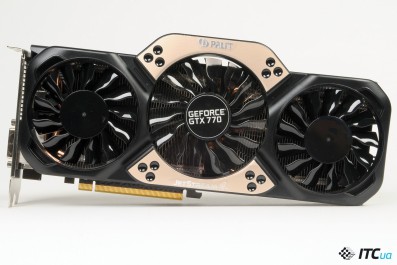

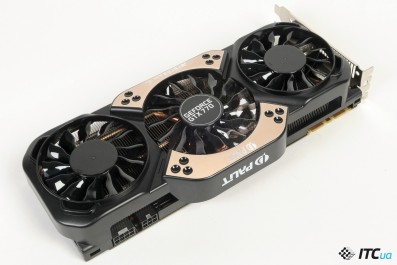

Представленный адаптер от Palit использует оригинальную систему охлаждения. В основе кулера лежит пара наборных блоков, состоящих из кассет с алюминиевыми пластинами. Вся конструкция прошита тепловыми трубками, сопряженными с медным теплосъемником. Радиатор продувается тремя вентиляторами, имеющими различный диаметр. Боковые – 80 мм, центральный – 90 мм. При этом лопасти последнего выполнены из полупрозрачного пластика, а во время работы он подсвечивается синим светодиодом.

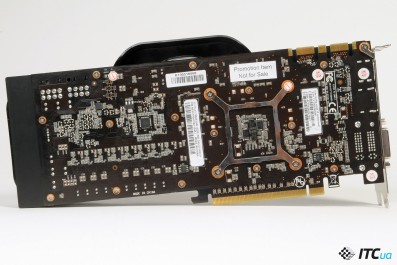

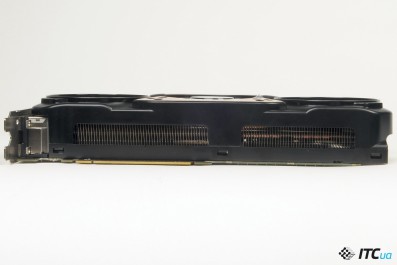

Для модификации видеокарты JetStream производитель использует оригинальную печатную плату с восьмифазной схемой VRM. Контроллер управления фазами вынесен на обратную сторону PCB. Силовые элементы, а также чипы памяти дополнительно охлаждаются массивной алюминиевой плитой. С обратной стороны PCB не прикрыта пластиной.

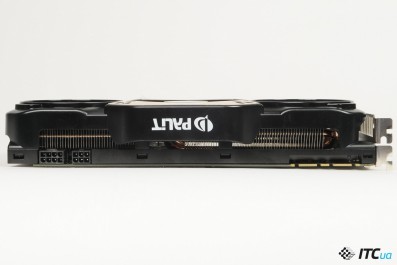

Длина печатной платы составляет 275 мм, однако выступ защитного кожуха увеличивает общую длину адаптера до 280 мм. Крепежная пластина двухслотовая, но габариты системы охлаждения таковы, что адаптер точно займет не только свой, но и два ближайших слота расширения. Это нужно учитывать, особенно если планируете использовать пару таких видеокарт.

Заявленный уровень энергопотребления видеокарты – 229 Вт (указано на сайте производителя), рекомендуемая мощность блока питания – 600 Вт с возможностью получить ток до 42 А по линии 12 В.

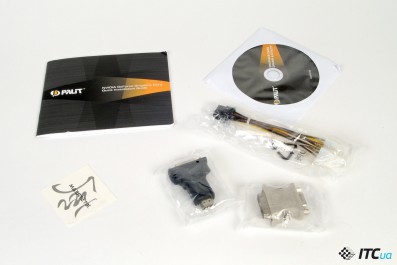

В комплект поставки входит руководство, диск с драйверами, переходник с пары шестиконтактных разъемов 12В на один восьмиконтактный, а также переходники DVI-VGA и DVI-HDMI. В последнем большой необходимости нет, так как полноформатный разъем HDMI присутствует на интерфейсной панели видеокарты, разве что возникнет необходимость подключить два устройства по HDMI.

Эффективность системы охлаждения видеокарты находится на хорошем уровне. В покое температура чипа повышалась лишь до 29 градусов, при этом скорость вращения вентиляторов составляла порядка 800 об/мин. Нужно уточнить, что данный параметр отражает состояние центрального пропеллера, тогда как частота вращения боковых не мониторится, а визуально они вращаются с несколько большими оборотами, чем у основного. Тестовая игровая нагрузка повысила температуру GPU до 75 градусов, а частоту вращения центрального вентилятора – до 1350 об/мин. Общий уровень шума весьма комфортный.

Высокое базовое значение тактовой частоты чипа (1150 МГц) благодаря работе технологии GPU Boost 2.0 по ходу дела выливается в еще более весомые 1254 МГц под нагрузкой. Попытка дополнительного разгона показала, что производитель задействовал уже практически весь частотный потенциал графического процессора. Повышения напряжения питания позволили достичь базовых 1188 МГц, которые превращались в ~1270 МГц после динамического ускорения. Память еще ближе подобралась в 8-гигагерцевому рубежу (7968 МГц) и его взятие – дело лишь более удачного экземпляра.

Производительность

Пожалуй, это тот редкий случай, когда производительность нового решения примерно можно оценить лишь ознакомившись с техническими характеристиками устройства. Действительно, возможности GeForce GTX 680 нам уже хорошо известны, потому быстродействие решения, основанного на графическом процессоре с таким же количеством вычислительных блоков, но работающего на несколько большей тактовой частое, несложно было предугадать. Некоторую интригу добавляла значительно возросшая частота ОЗУ, но в подобном случае можно с уверенностью говорить, что сюрприз будет лишь из разряда приятных.

Ожидания вполне оправдываются на практике. GeForce GTX 770 в стоковом варианте оказывается на 3–6% производительнее GeForce GTX 680. Дополнительный разгон приносит неплохие дивиденды, но на очень большой прирост производительности рассчитывать не стоит, особенно это касается изначально форсированных моделей видеокарт. Если говорить о рекомендованной частотной формуле, то дополнительный самостоятельный разгон увеличивает количество кадров/c на 12–17%. Даже после такого ускорения GeForce GTX 770 не удается настигнуть старшую модель – GeForce GTX 780, которая в среднем на 20–25% опережает новинку на GK104.

Если оценивать результаты GeForce GTX 770, сравнивая их с таковыми для номинального предшественника в лице GTX 670, то последняя уступает порядка 10–12%. Сравнение показателей с таковыми для Radeon HD 7970 GHz во многом зависят от используемых игр. В проектах, где традиционно сильны позиции устройств с чипами AMD, GeForce GTX 770 удается настигнуть конкурента после разгона, однако не будем забывать, что устройства на Tahiti XT прекрасно форсируются и получают отличную прибавку скорости.

Итоги

GeForce GTX 770 хотя и не стала каким-то откровением, представляет собой удачный технологический сплав, предлагаемый по очень заманчивой цене. По части быстродействия новая модель линейки GeForce GTX 700 вполне способна заменить флагмана предыдущей серии. Получив более высокие частоты для GPU и ускоренную подсистему памяти, даже в базовом варианте GeForce GTX 770 оказывается несколько производительнее GeForce GTX 680. Модернизированная видеокарта на GK104 дает прекрасную возможность получить больше производительности за меньшие деньги. Если розничная стоимость не будет существенно отличаться от рекомендованной, GeForce GTX 770 станет очень любопытным вариантом для тех, кто готов потратить на игровую видеокарту порядка $400. Очевидно, что появление данной новинки усложняет положение подорожавших Radeon HD 7970, делая еще более желанным анонс новых решений и пересмотр цен на уже доступные видеокарты AMD.
