Огляд материнської плати MSI MAG X870E TOMAHAWK MAX WIFI PZ: в пошуках "бездротової" естетики

Концепція back-connect продовжує боротися за серця й гаманці покупців, набираючи обертів серед виробників материнських плат. MSI MAG X870E TOMAHAWK MAX WIFI PZ в лінійці Project Zero переносить більшість роз’ємів на зворотну сторону плати, щоб сподобатись поціновувачам естетичного вигляду всередині корпусу та фанатам зручності монтажу. Сьогодні ми протестуємо цю модель на чипсеті X870E та перевіримо, як вона поводиться у важких навантаженнях.

Технічні характеристики MSI MAG X870E TOMAHAWK MAX WIFI PZ

Формат	ATX
Сокет	AMD AM5 (LGA 1718)
Чипсет	AMD X870E
Фаз живлення	17 (14 + 2 + 1)
Оперативна пам’ять	4 x DDR5
Макс. об’єм ОЗП	256 GB
Макс. частота ОЗП	8400 MT/s
Відеовиходи	1 x HDMI 2.1 FRL, 2 x USB Type-C DisplayPort
LAN контролер	1 x Realtek RTL8126V (5 GbE)
Безпровідні інтерфейси	Wi-Fi 7 802.11be (Qualcomm FastConnect 7800 QCNCM865), Bluetooth 5.4
Роз’ємів PCI-E x16	1 x PCIe 5.0 x16 1 x PCIe 4.0 x4 1 x PCIe 3.0 x1
Роз’ємів M.2	2 x PCIe 5.0 x4 (128 Гбіт/с) 2 x PCIe 4.0 x4 (64 Гбіт/с)
Роз’ємів SATA	4 x SATA 6 Gbps
USB (задня панель)	2 x USB 4 (40 Гбіт/с) Type-C 1 x USB 3.2 Gen 2 Type-C 2 x USB 3.2 Gen 2 Type-A 3 x USB 3.2 Gen 1 Type-A 4 x USB 2.0 Type-A
USB (внутрішні)	1 x USB 3.2 Gen 2×2 Type-C 2 x USB 3.2 Gen 1 2 x USB 2.0
Звук	7.1 Realtek ALC4080
Підсвічування	3 x ARGB (3-pin) 1 x RGB (4-pin)
Живлення процесора	8 + 8 pin
Живлення кулерів	8 x 4-pin
Розміри	305 × 244 мм

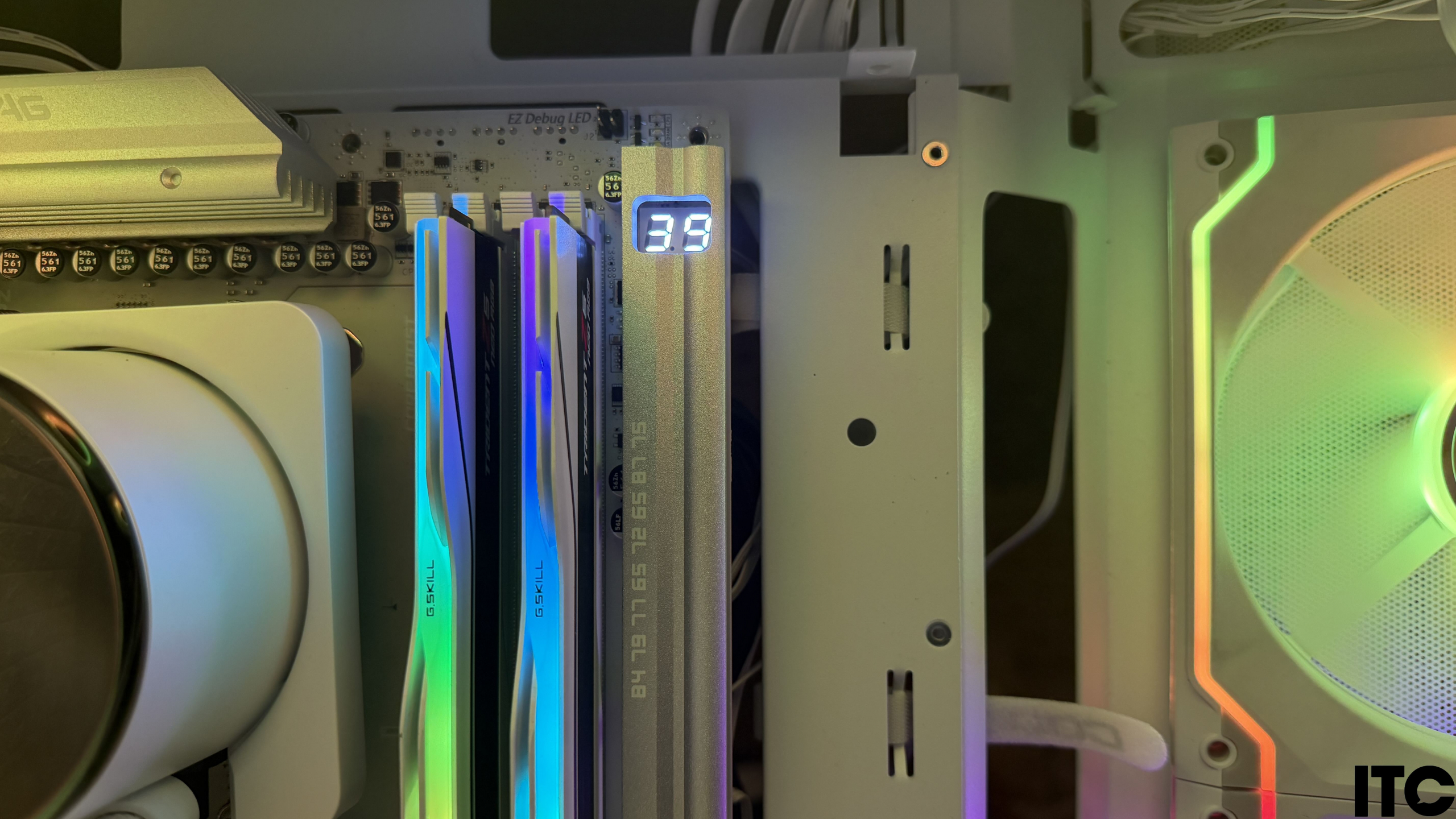

Додатково	Діагностичний LED індикатор, USB-накопичувач з драйверами, Кріплення EZ M.2 II, Ключ для демонтажу EZ M.2 II, Клавіші Flash BIOS, Clear CMOS, Подовжувач передньої панелі, Кабель MSI EZ Conn.

Тестовий стенд

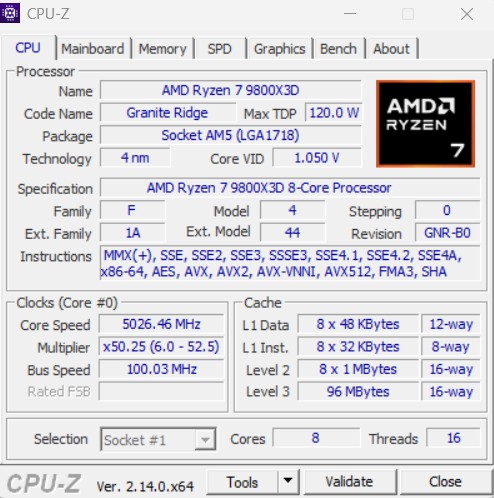

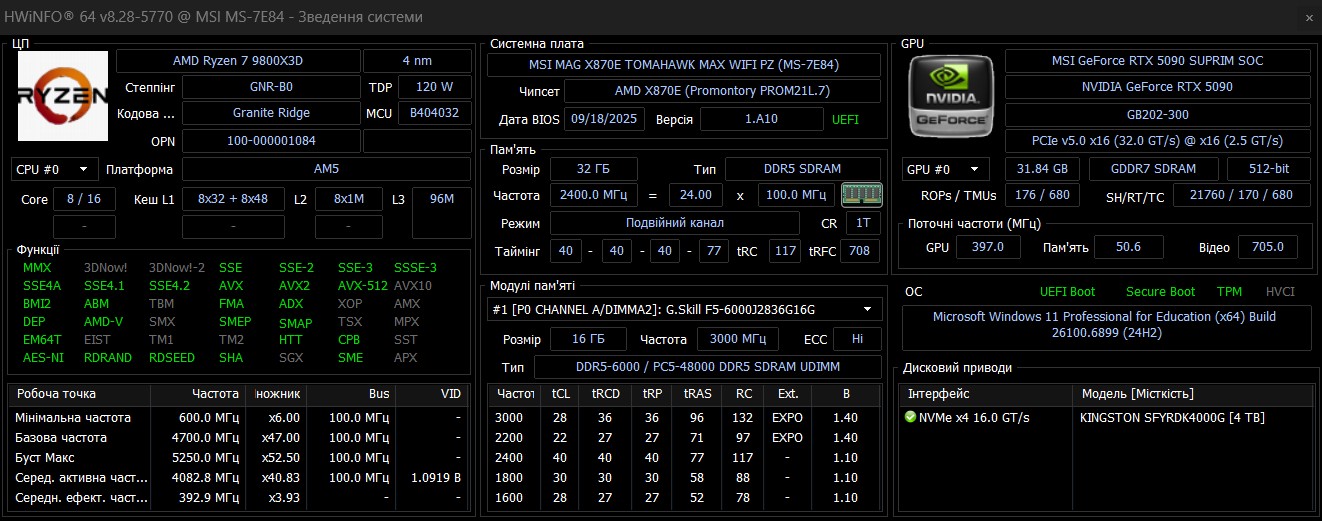

MSI MAG X870E TOMAHAWK MAX WIFI PZ тестувалася з двома процесорами, щоб отримати повнішу картину продуктивності: AMD Ryzen 7 9800X3D та AMD Ryzen 9 9950X3D. Для коректної роботи плати рекомендується використовувати актуальну версію BIOS з мікрокодом AGESA останнього покоління.

Звісно ж, не забули й встановити NVIDIA RTX 5090, щоб перевірити материнську плату в максимальному навантаженні.

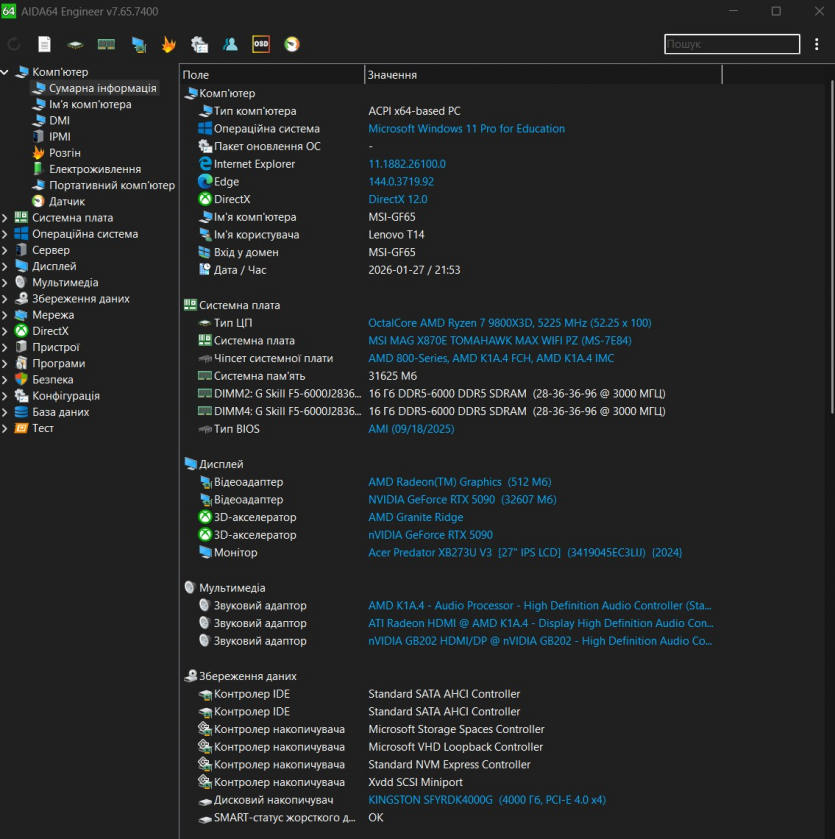

Конфігурація тестового стенда:

• Корпус Cougar FV270 RGB WHITE;
• Процесор AMD Ryzen 7 9800X3D, AMD Ryzen 9 9950X3D;
• Охолодження MSI MPG CORELIQUID P13 360 White;
• Накопичувач Kingston FURY Renegade 3D NAND TLC 4TB;

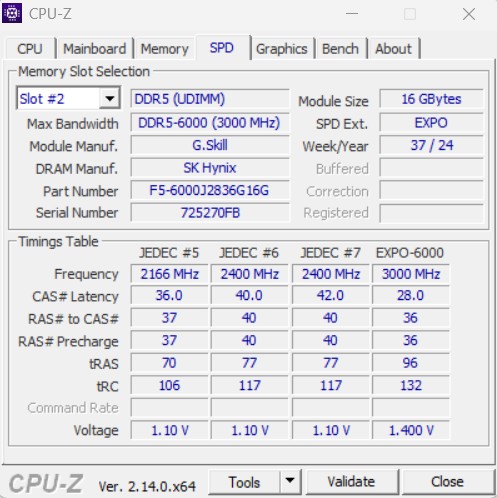

• Оперативна пам’ять G.Skill DDR5 32GB Trident Z5 Neo RGB;
• Блок живлення MSI MEG 1600W PCIE5;

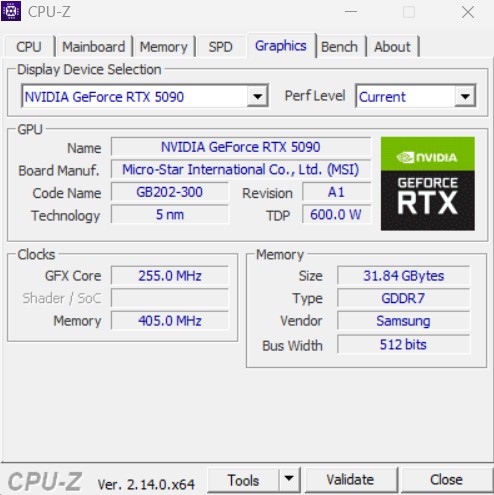

• Відеокарта MSI GeForce RTX 5090 32G SUPRIM SOC;
• Монітор Acer Predator XB273UV3bmiiprx.

Комплектація та зовнішній вигляд

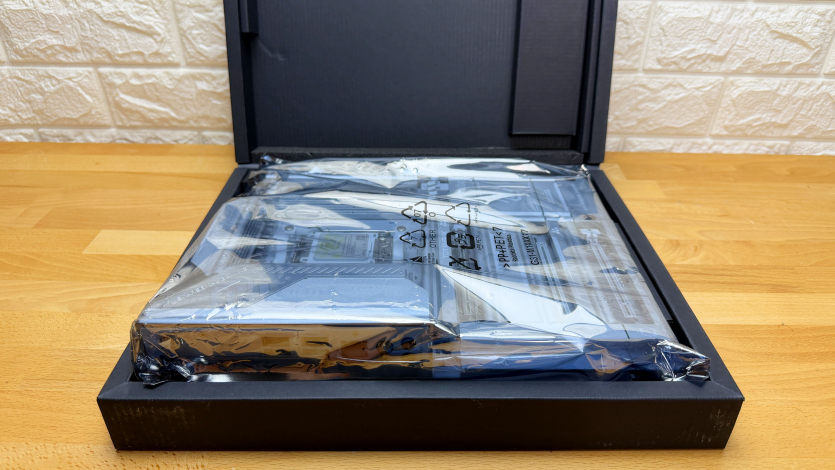

MSI MAG X870E TOMAHAWK MAX WIFI PZ прибула у фірмовій коробці, всередині якої знаходиться “джентльменський набір” для початку роботи. Комплект постачання включає:

• Два кабелі SATA 6 Гбіт/с;
• Антена для бездротового модуля Wi-Fi 7;
• Набір кріплень EZ M.2 Clip II для накопичувачів;
• Спеціальний ключ для їх демонтажу;

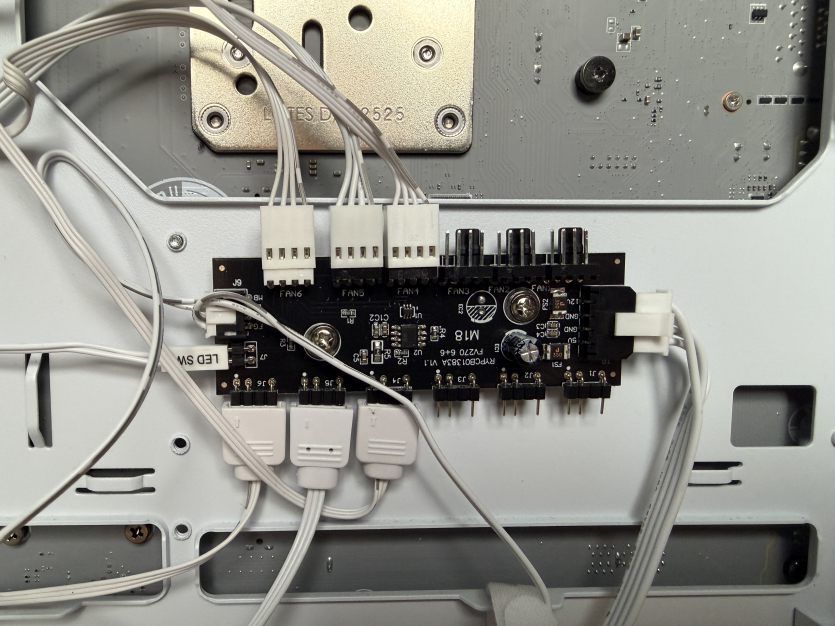

• Кабель EZ Conn для підключення вентиляторів та підсвітки;
• Наклейки для кабелів та інформаційні буклети;
• USB накопичувач з драйверами.

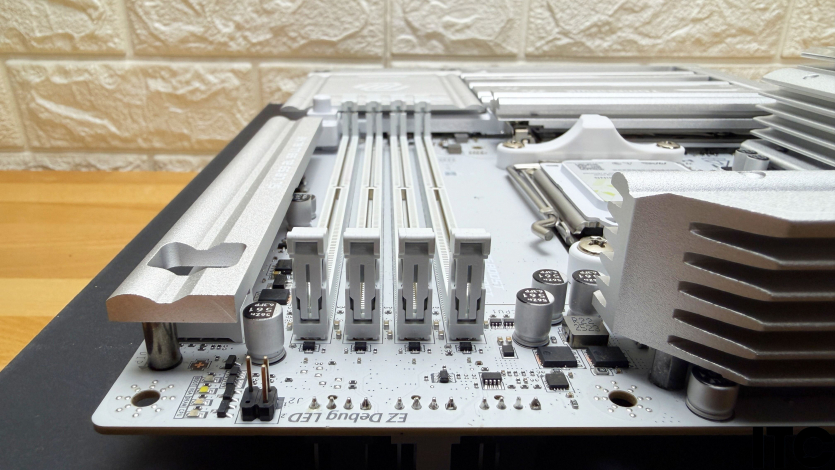

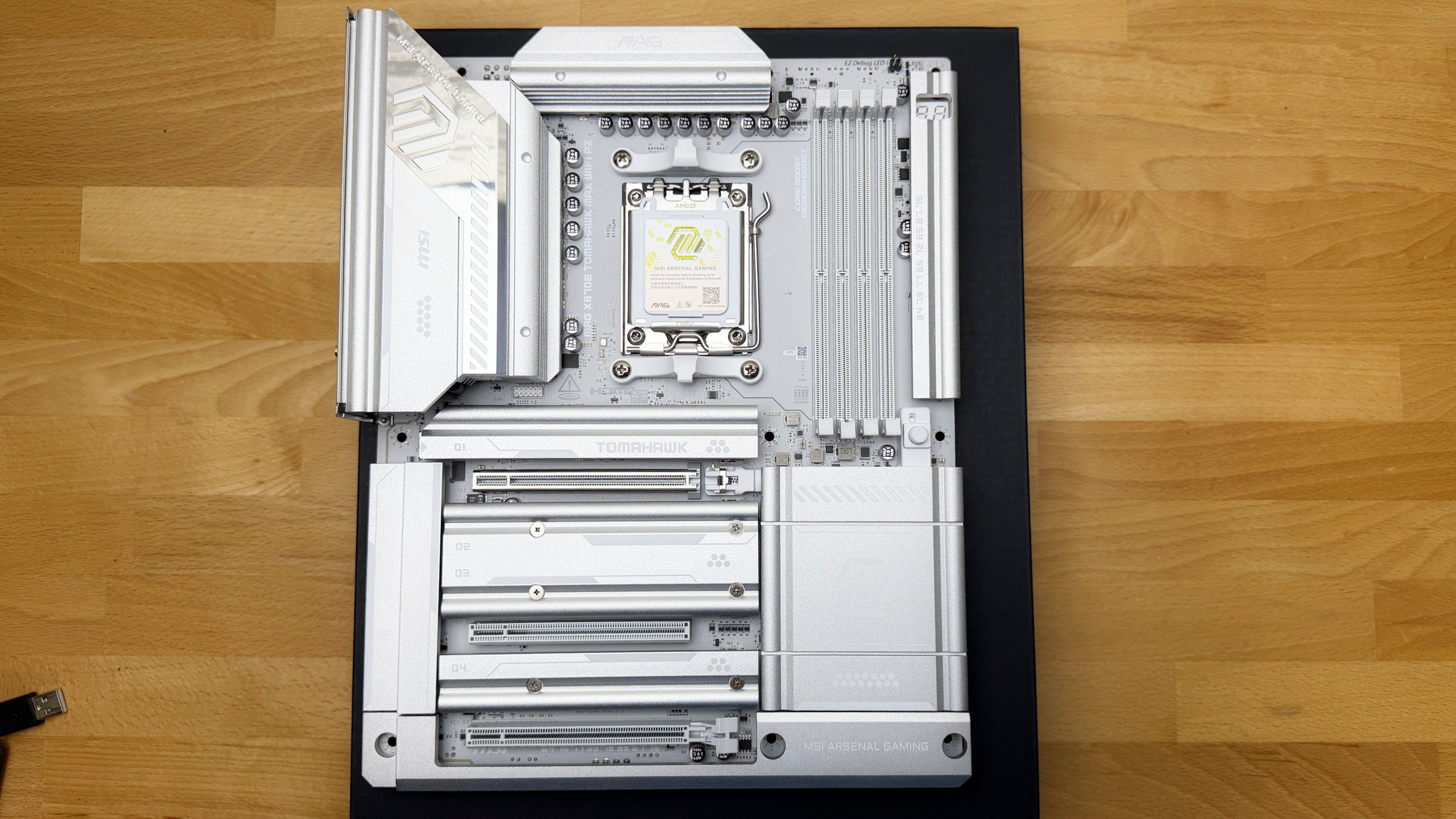

Радіатори покривають зону VRM та накопичувачі M.2, а на них нанесено фірмову символіку MAG та брендинг Tomahawk/Arsenal Gaming. Вбудованого RGB-підсвічування тут немає, тому любителям візуальних ефектів доведеться підключати власні стрічки через наявні роз’єми. Для прихильників мінімалізму це радше перевага.

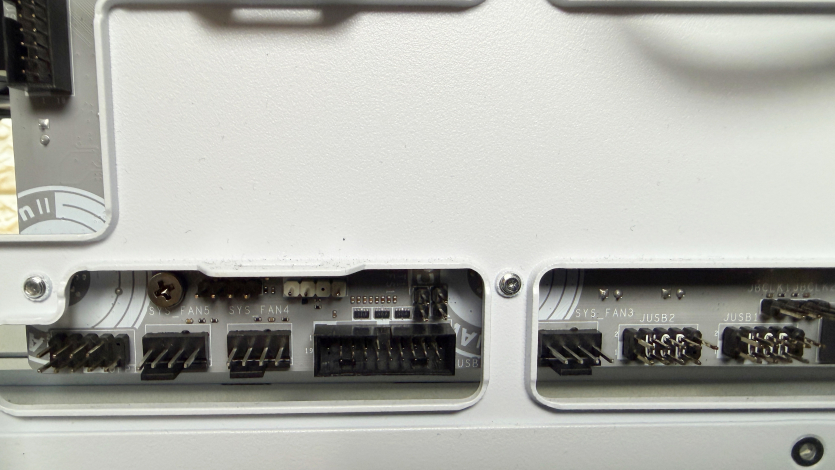

Найпомітніша відмінність від звичайних материнських плат полягає у відсутності класичних роз’ємів на лицьовій стороні. Там, де зазвичай розташовуються конектори, тепер встановлені декоративні кожухи та радіатори.

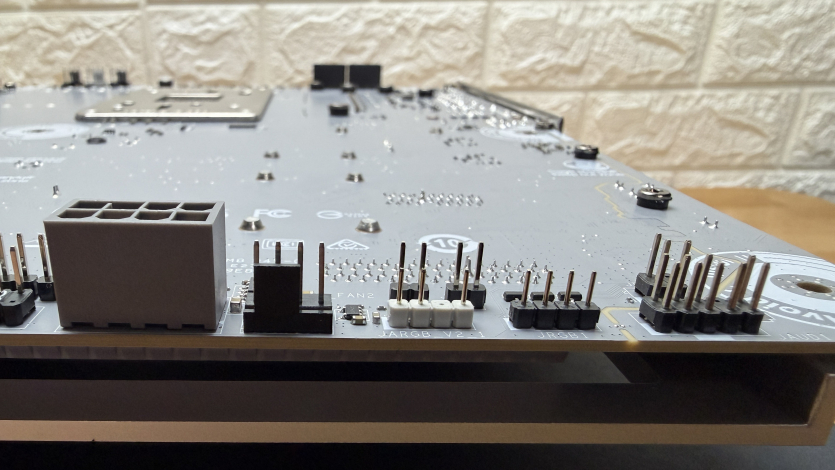

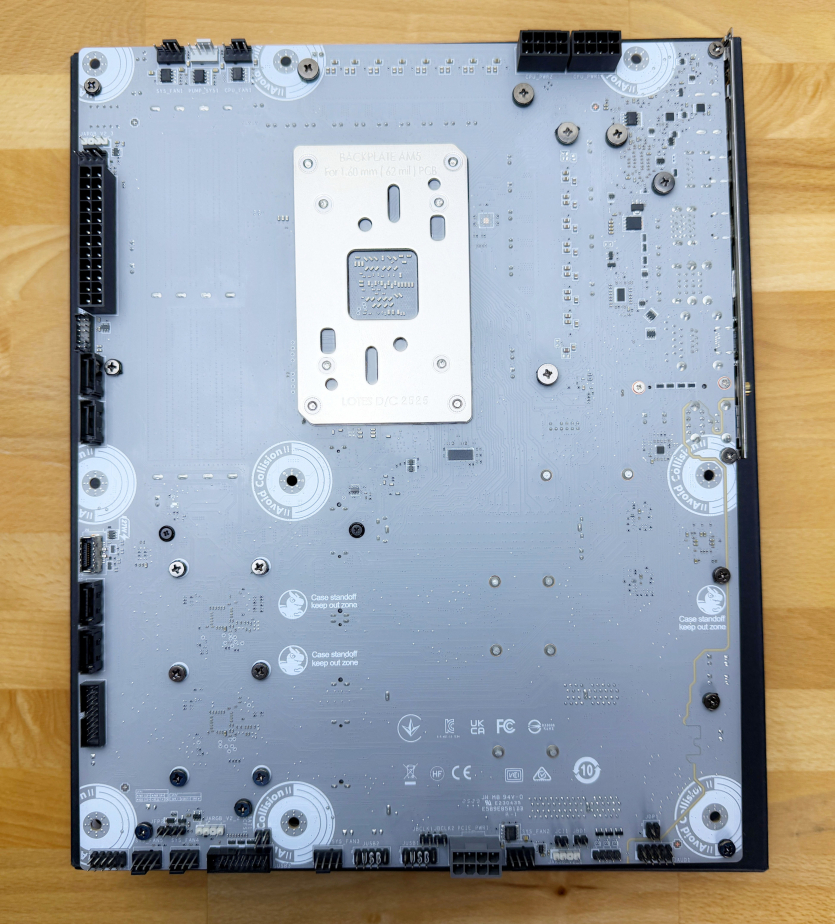

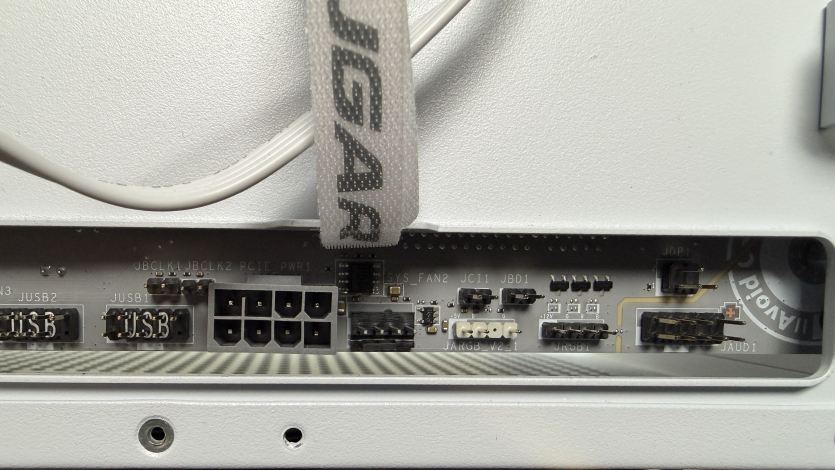

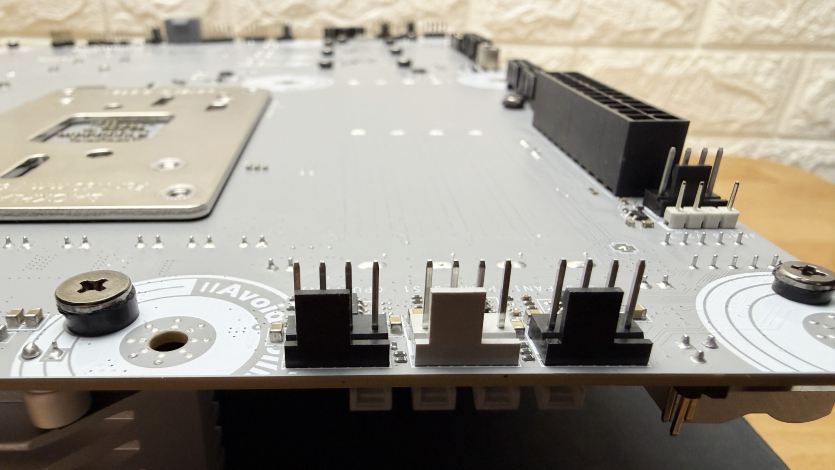

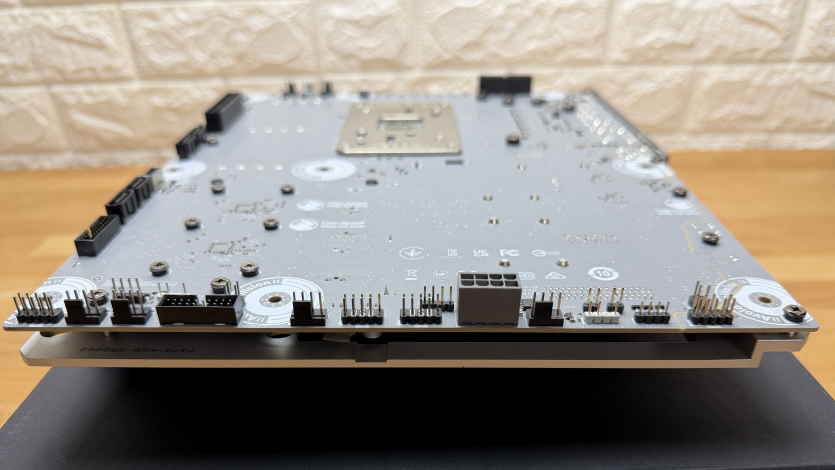

Вся основна комутація перенесена на зворотну сторону плати, що разом із PZ-сумісними корпусами створює акуратний вигляд зібраної системи. Варто пам’ятати, що для повноцінного використання цієї концепції знадобиться щось на кшталт MSI MAG Pano 100R PZ.

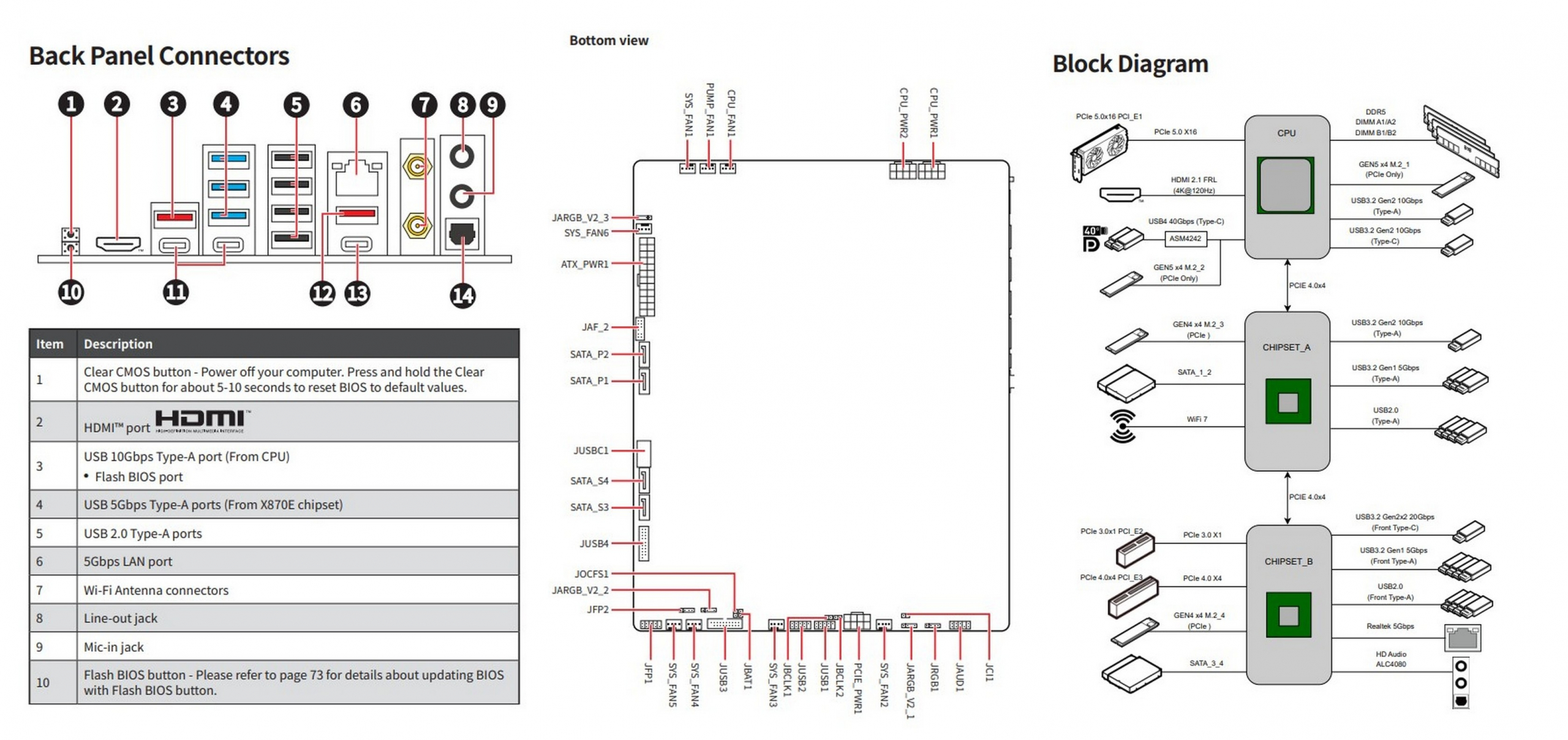

Інтерфейси, роз’єми, начиння

MSI MAG X870E TOMAHAWK MAX WIFI PZ може похвалитися щедрим набором інтерфейсів, який робить її однією з найбільш універсальних плат у своєму ціновому класі.

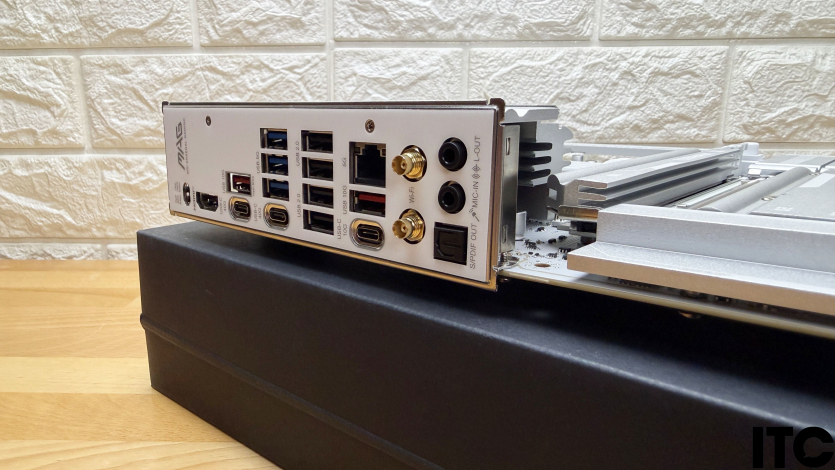

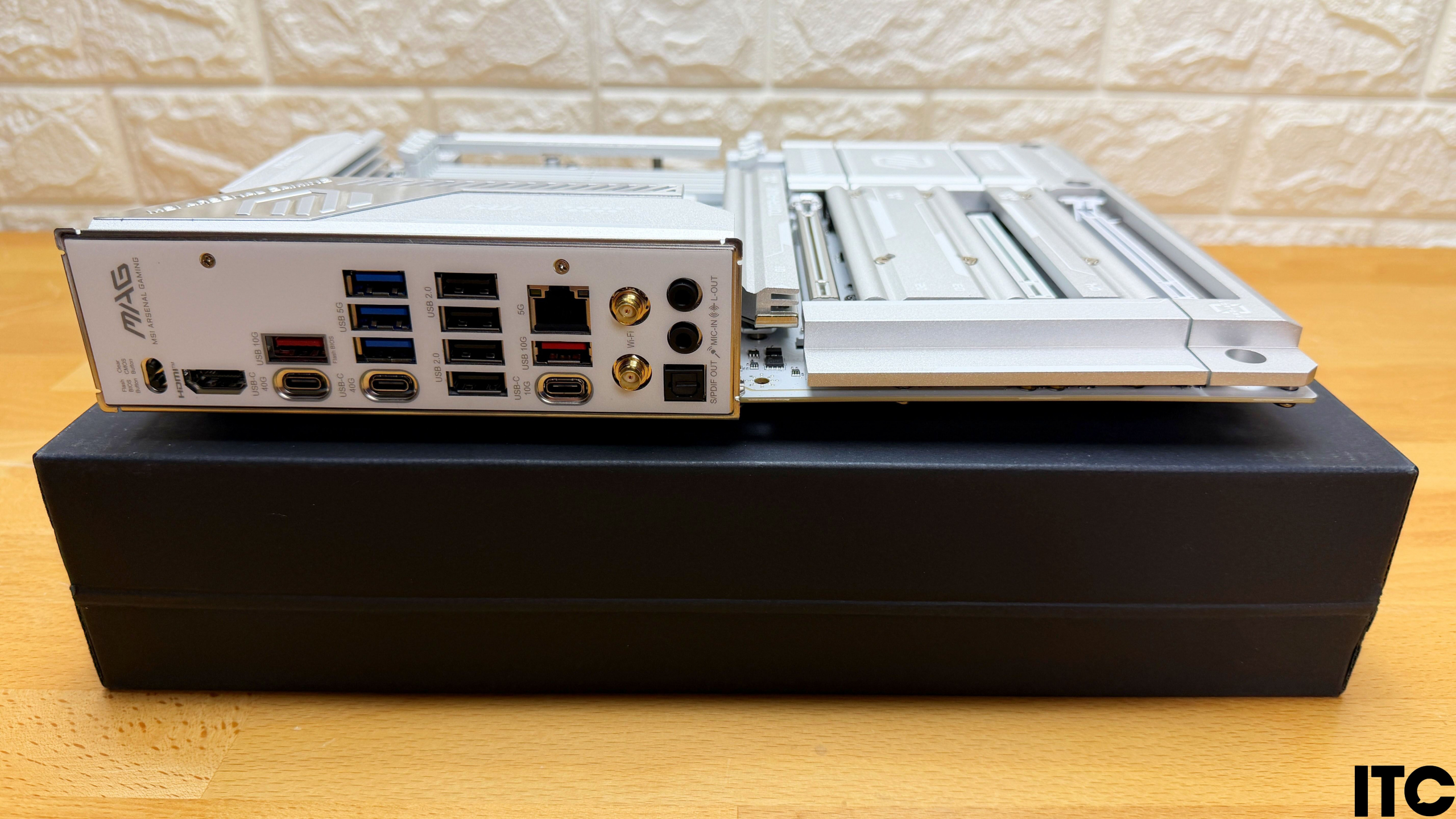

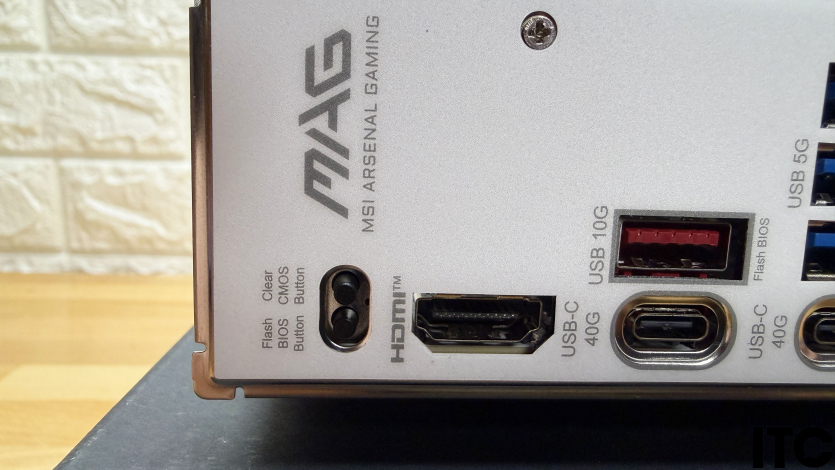

На задній панелі розташовано справжній арсенал портів:

• 2х USB 4 Type-C зі швидкістю до 40 Гбіт/с та підтримкою DisplayPort;
• 1х USB 3.2 Gen 2 Type-C (10 Гбіт/с);
• 2х USB 3.2 Gen 2 Type-A (10 Гбіт/с;
• 3х USB 3.2 Gen 1 Type-A (5 Гбіт/с);
• 4х USB 2.0 для базових периферійних пристроїв.

Наявність одразу трьох портів Type-C на задній панелі прийдеться до вподоби користувачам, що перевантажені сучасною периферією.

Класичні мережеві можливості забезпечує RJ-45 зі швидкістю до 5 Гбіт/с на базі контролера Realtek RTL8126. З’єднання в сумі є прогнозованим, стабільним та швидким. Бездротовий модуль підтримує Wi-Fi 7 з каналом 320 МГц у діапазоні 6 ГГц з теоретичною пропускною здатністю до 5.8 Гбіт/с, а також Bluetooth 5.4.

Аудіопідсистема побудована на кодеку Realtek ALC4080 останнього покоління з виділеними аудіоконденсаторами та ізоляцією сигналу для зменшення електромагнітних перешкод. На задній панелі є два роз’єми minijack (для мікрофона та акустики) та оптичний вихід SPDIF.

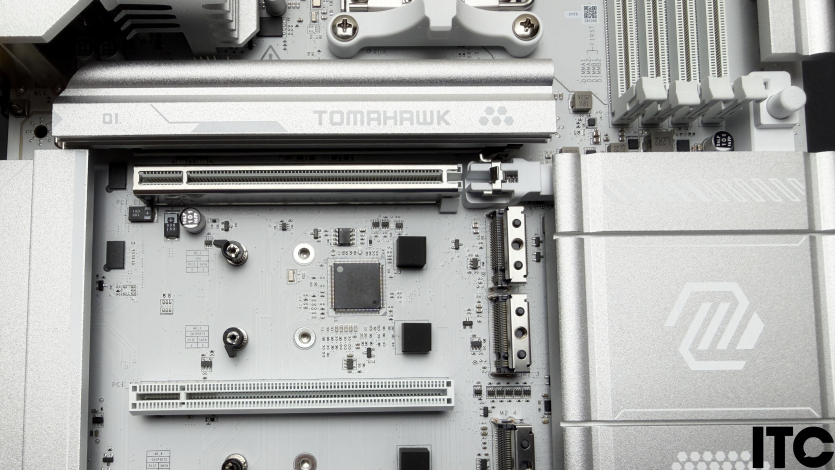

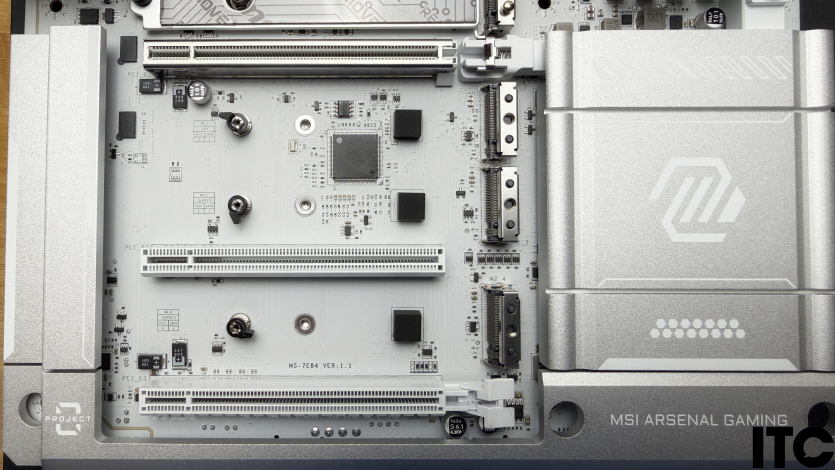

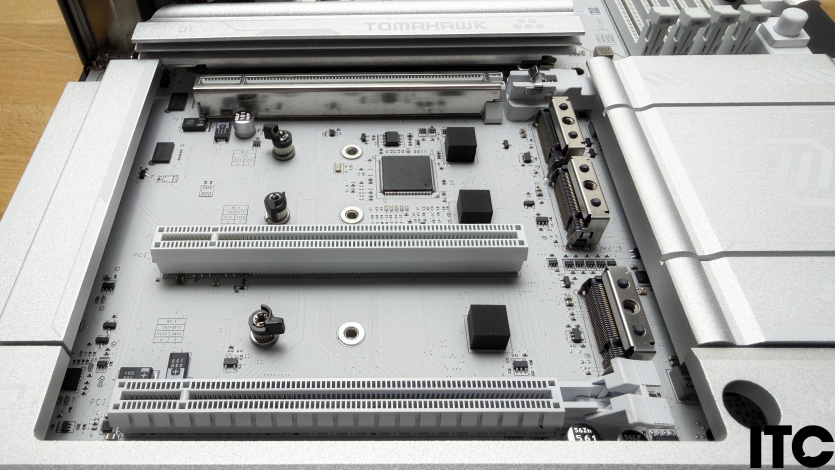

На платі розташовано чотири слоти M.2. Один з яких оснащений радіатором M.2 Shield Frozr II для охолодження накопичувачів, а три інших — M.2 Shield Frozr. Два слоти підтримують PCIe 5.0 x4 зі швидкістю до 128 Гбіт/с (перший вміщує модулі до 110 мм, решта до 80 мм), а два працюють через чипсет у режимі PCIe 4.0 x4 (64 Гбіт/с).

Плата підтримує RAID 0/1/5/10 для накопичувачів. Другий слот PCIe 5.0 (M2_2) ділить лінії з портами USB 4. За замовчуванням, коли M2_2 зайнятий, він працює у режимі PCIe 5.0 x2 (64 Гбіт/с). Повну швидкість x4 можна отримати через налаштування BIOS, але це вимкне порти USB 4 на задній панелі.

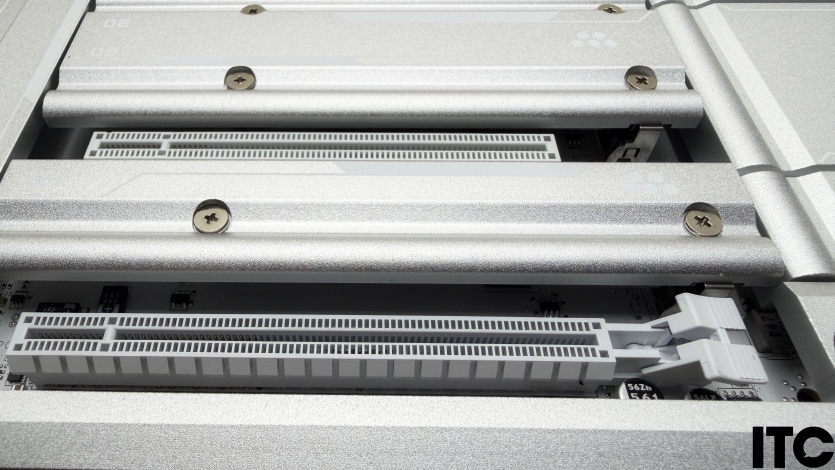

Система кріплення EZ M.2 Clip II дозволяє встановлювати накопичувачі без дрібних гвинтиків, що значно спрощує процес збірки. Основний слот PCIe x16 Gen5 посилений металевою рамкою та оснащений механізмом EZ PCIE Release, який дозволяє вилучити відеокарту одним натисканням кнопки.

Два додаткові повнорозмірні слоти PCIe підключені через чипсет і працюють у режимах PCIe 4.0 x4 та PCIe 3.0 x1 відповідно.

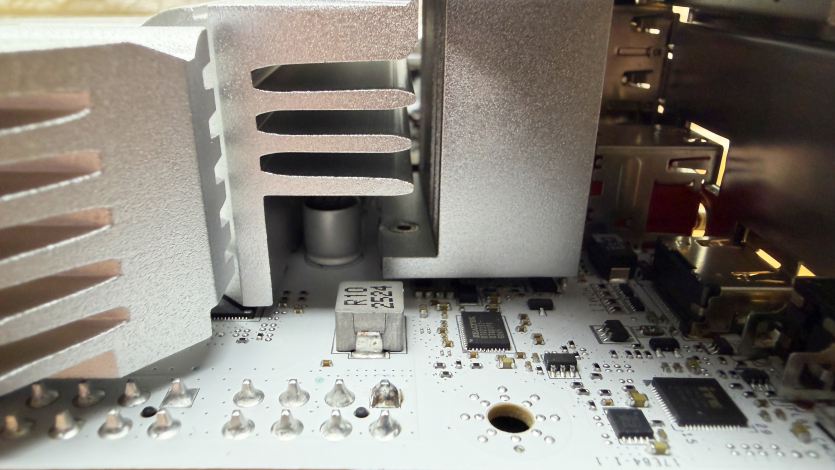

Підсистема живлення побудована за схемою 17 фаз (14 для Vcore) з транзисторними збірками Monolithic Power Systems MPS2433 на 80 А кожна. Розподілом енергії керує контролер MPS2412. Сумарної потужності вистачає для стабільної роботи навіть Ryzen 9 9950X3D, який ми перевірили в нашій тестовій системі.

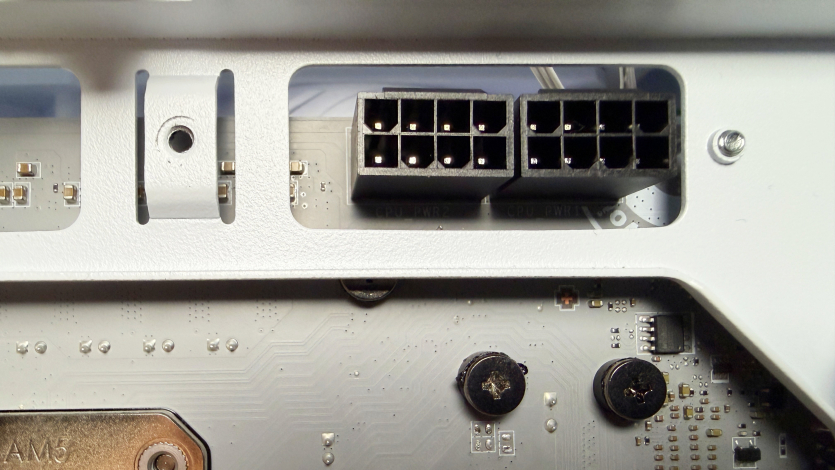

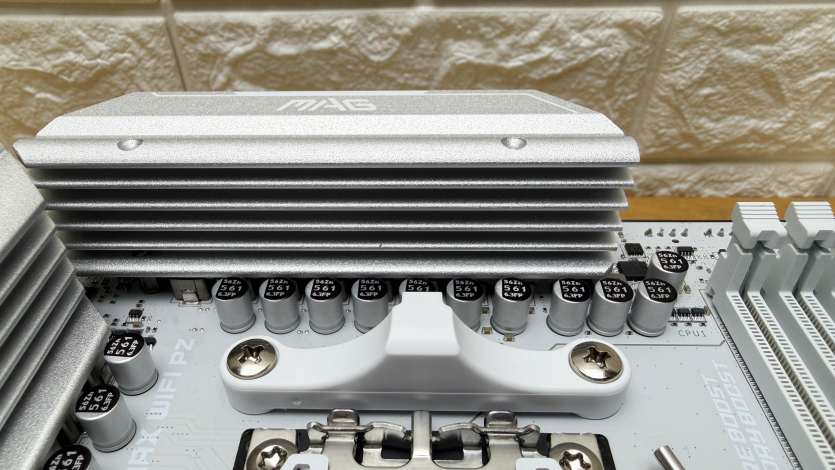

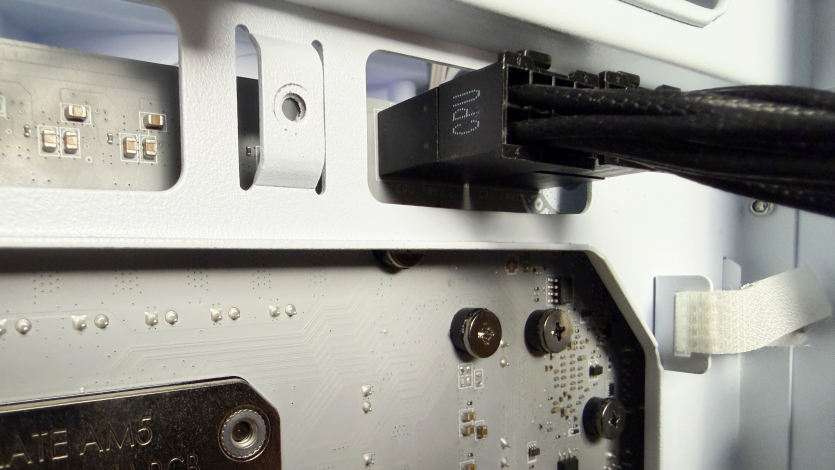

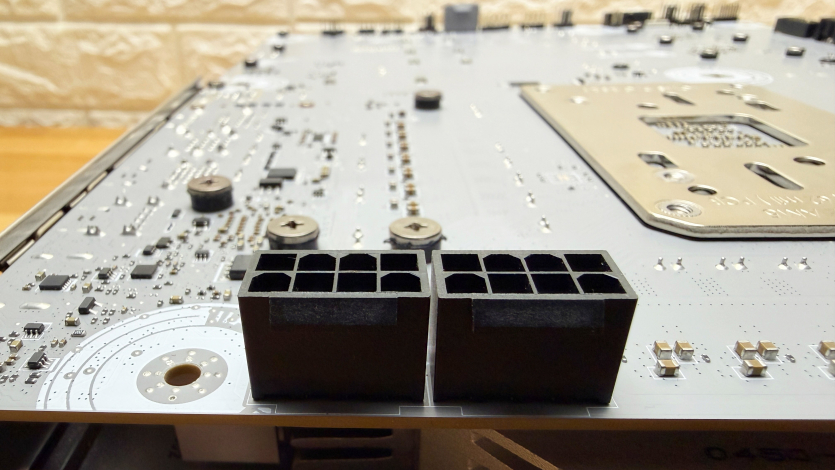

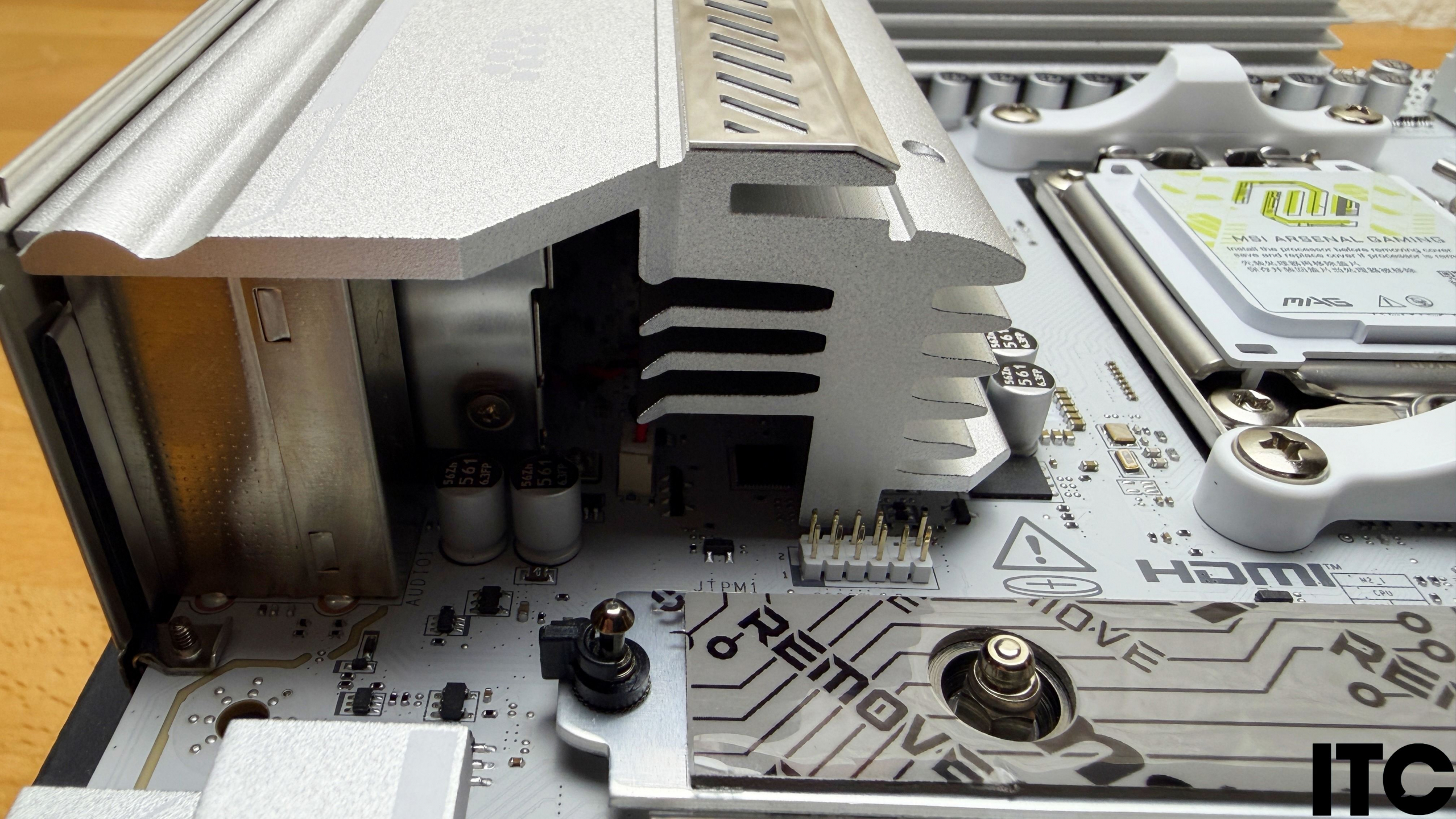

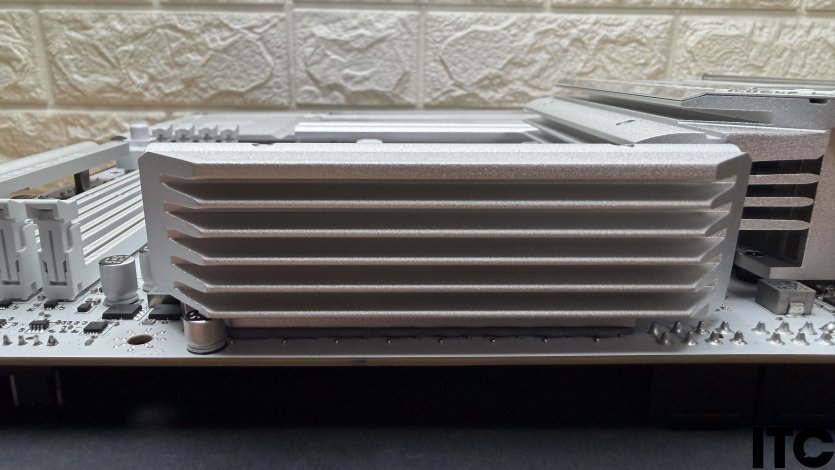

Два масивні радіатори Frozr Guard ефективно відводять тепло від силових елементів. Живлення процесора здійснюється через два 8-pin роз’єми EPS, а додатковий 8-pin роз’єм у нижній частині плати забезпечує стабільність при використанні енергоємних відеокарт.

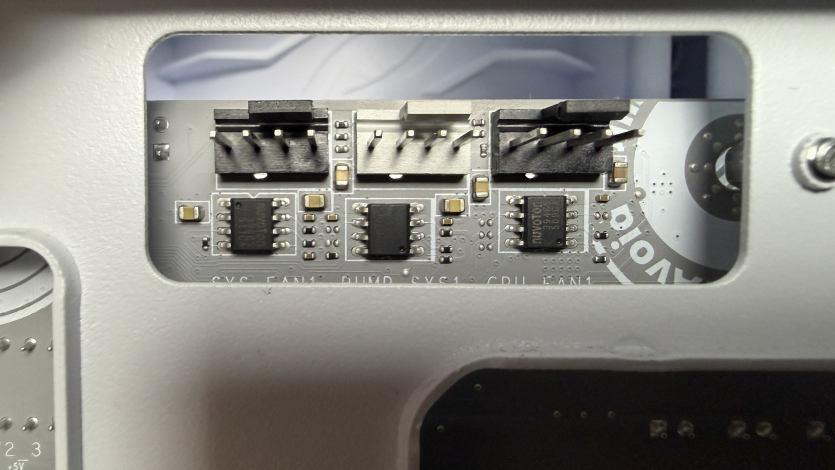

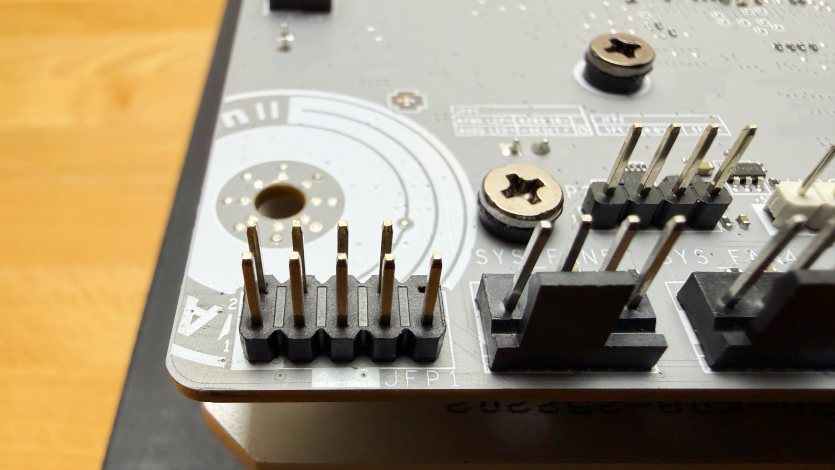

Для вентиляторів передбачено вісім 4-pin роз’ємів, розподілених по периметру плати. Потужність варіюється залежно від роз’єму: системні вентилятори розраховані на 1A (12 Вт), процесорний на 2A (24 Вт), а помповий здатний видавати 3A (36 Вт).

Програмне забезпечення MSI MAG X870E TOMAHAWK MAX WIFI PZ

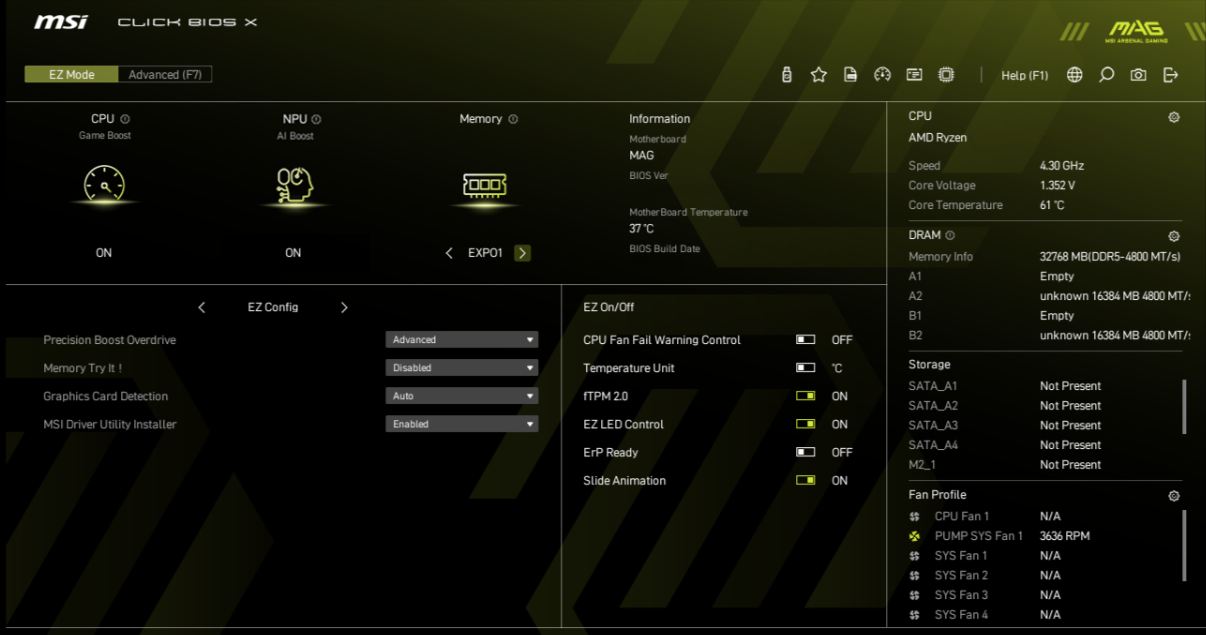

Програмне забезпечення включає оновлений UEFI BIOS під назвою Click BIOS X та утиліту MSI Center для роботи в операційній системі. BIOS доволі знайомий з попередніх оглядів материнських плат MSI.

Інтерфейс поділений на два режими. EZ Mode надає швидкий доступ до базових налаштувань: активації профілів пам’яті AMD EXPO, увімкнення Precision Boost Overdrive та Game Boost. Все це робиться буквально кількома кліками, що сподобається всім, хто не любить робити “зайві рухи”.

Advanced Mode відкриває доступ до детальних налаштувань напруги, частот, таймінгів пам’яті та кривих охолодження. Навігація стає інтуїтивною після нетривалого звикання, хоча перший досвід може здатися незвичним для користувачів інших брендів.

Оновлення BIOS можливе кількома способами. Утиліта M-Flash дозволяє прошити нову версію з флешки безпосередньо в інтерфейсі BIOS. Альтернативний метод через кнопку Flash BIOS на задній панелі не вимагає встановлення процесора чи пам’яті, що особливо зручно при першому запуску або проблемах із сумісністю.

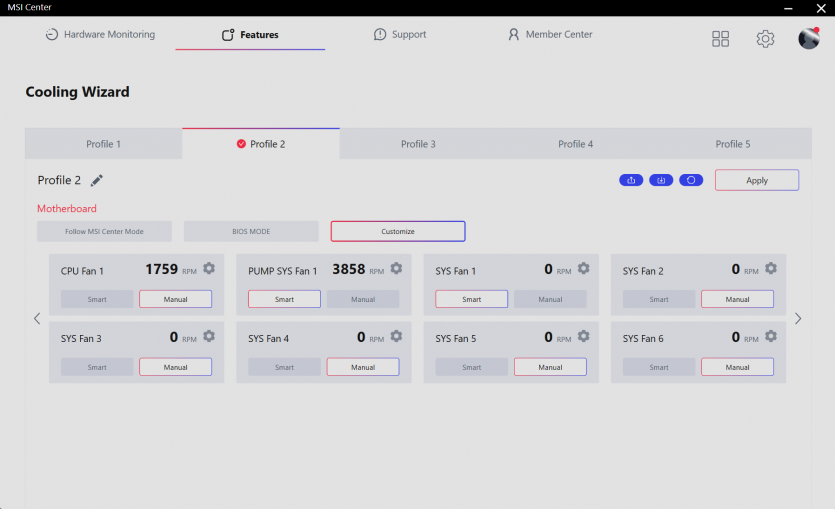

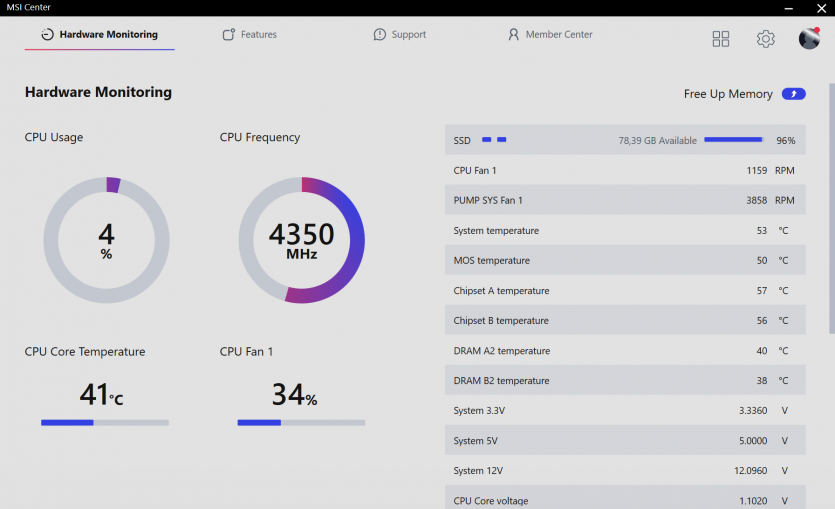

MSI Center об’єднує функції моніторингу системи, керування підсвіткою Mystic Light, оновлення драйверів та налаштування продуктивності. Інтерфейс програми виглядає візуально приємно, хоча іноді здається перевантаженим додатковими модулями на кшталт оптимізації ігор чи інтеграції з хмарними сервісами, які потрібні далеко не всім.

Базові функції моніторингу температури, напруги та швидкості вентиляторів працюють коректно і дозволяють стежити за станом системи в реальному часі.

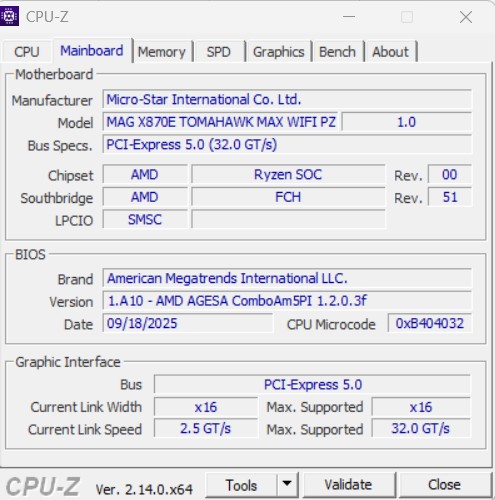

Продуктивність, енергоспоживання та нагрівання

Бенчмарк	Ryzen 9 9950X3D	Ryzen 7 9800X3D

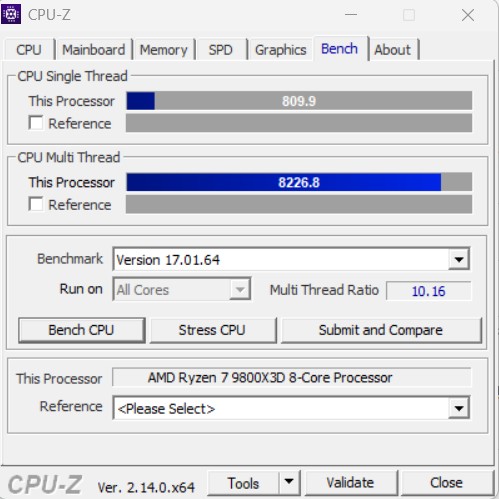

CPU-Z	Single: 895  Multi: 17 151	Single: 810  Multi: 8 227

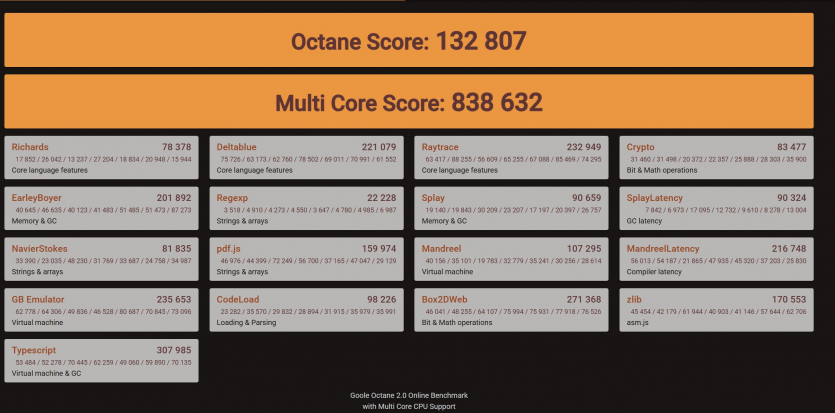

Octane 2.0 Plus	Single: 140 896  Multi: 1 343 242	Single: 132 807  Multi: 838 632

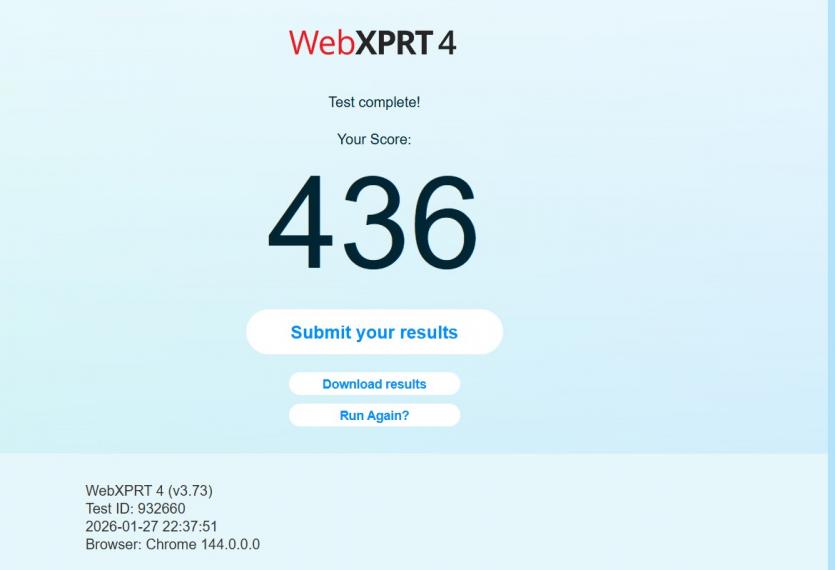

WebXPRT 4	452	436

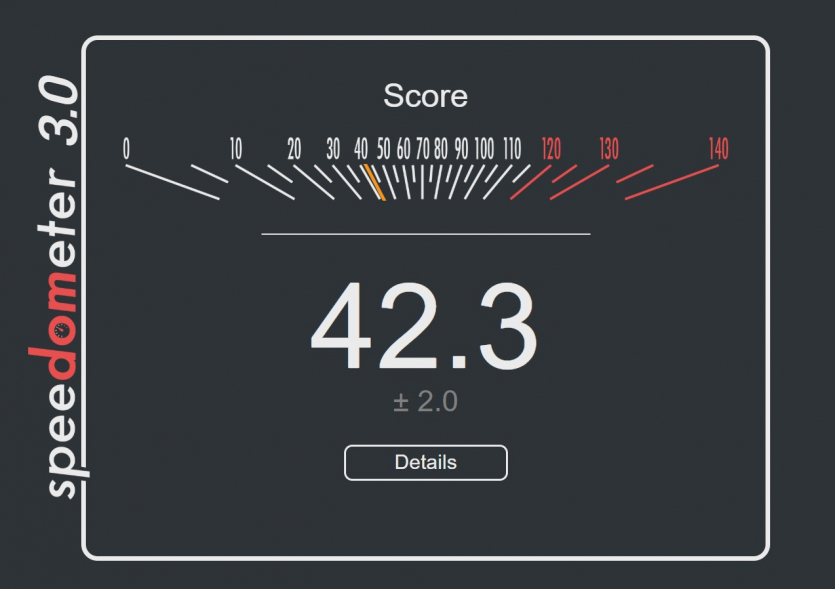

Speedometer	42	42.3

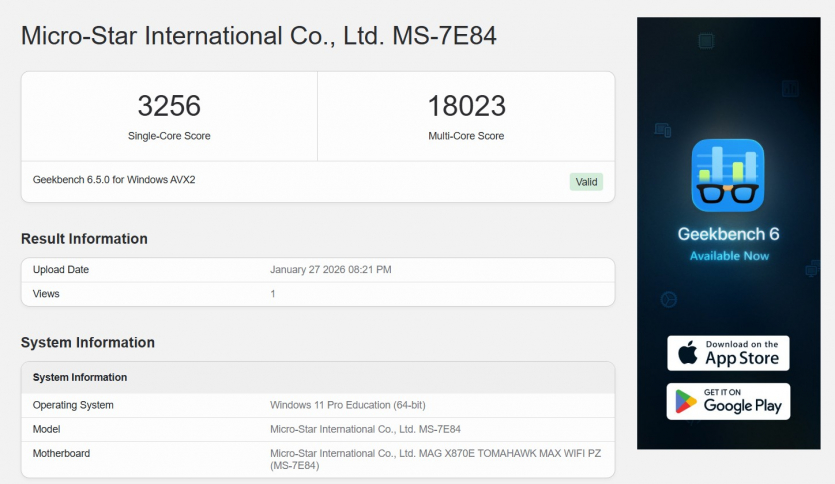

GeekBench 6	Single: 3 404  Multi: 22 577	Single: 3 256  Multi: 18 023
AIDA64 Memory (XMP)	Read: 76 264  Write: 77 348  Copy: 69 012  Latency: 79.1	Read: 58 889  Write: 80 272  Copy: 55 830  Latency: 79.7
7-Zip (GIPS)	Compr: 213  Decomp: 262  Total: 237	Compr: 131 066  Decomp: 135 812  Total: 133 439
Cinebench R23	Single: 2 246  Multi: 42 724	Single: 2 046  Multi: 22 306

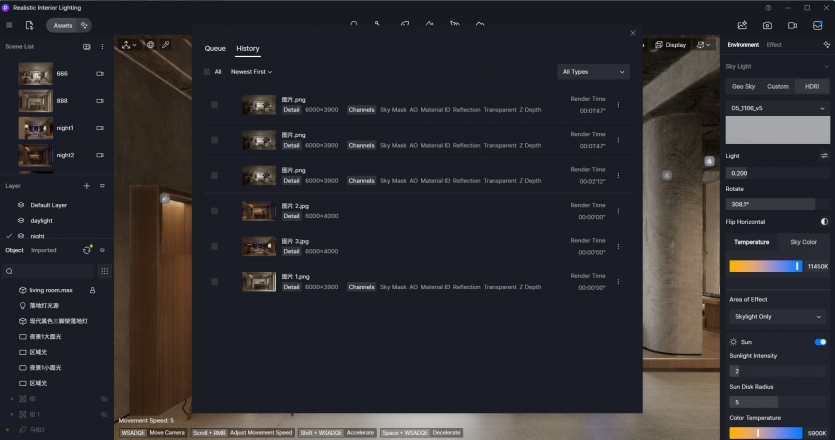

D5 Render (сек.)	107	107

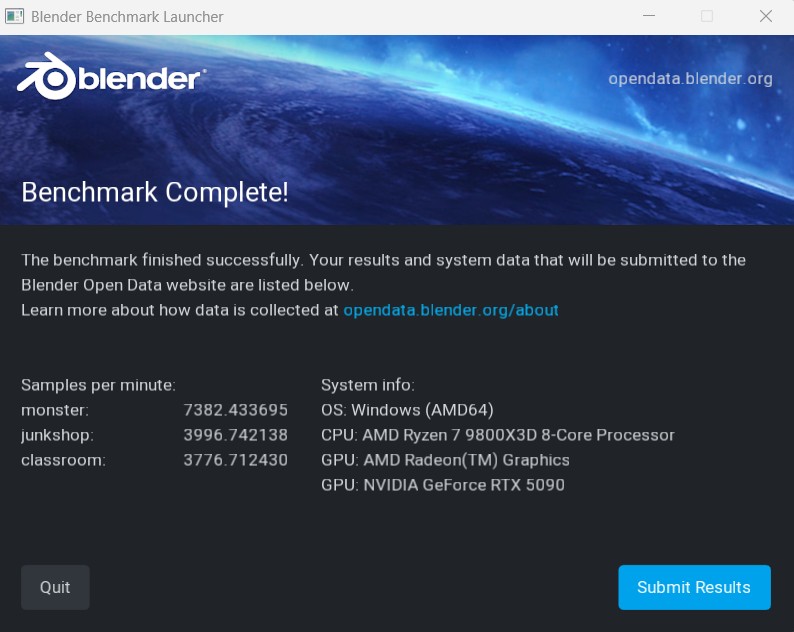

Blender	15 136	15 155
3DMark Steel Nomad	14 655	14 647
3DMark Time Spy	22 915	18 976
3DMark CPU Max Threads	17 778	10 150
3DMark CPU One Thread	1 300	1 208

У тестах MSI MAG X870E TOMAHAWK MAX WIFI PZ показала стабільні результати, які очікуються від плати такого рівня на чипсеті X870E. У синтетичних бенчмарках, таких як Cinebench R23, AIDA64, GeekBench 6 і 3DMark, продуктивність системи перебувала на рівні аналогічних конфігурацій, без суттєвих відхилень в жодному напрямку.

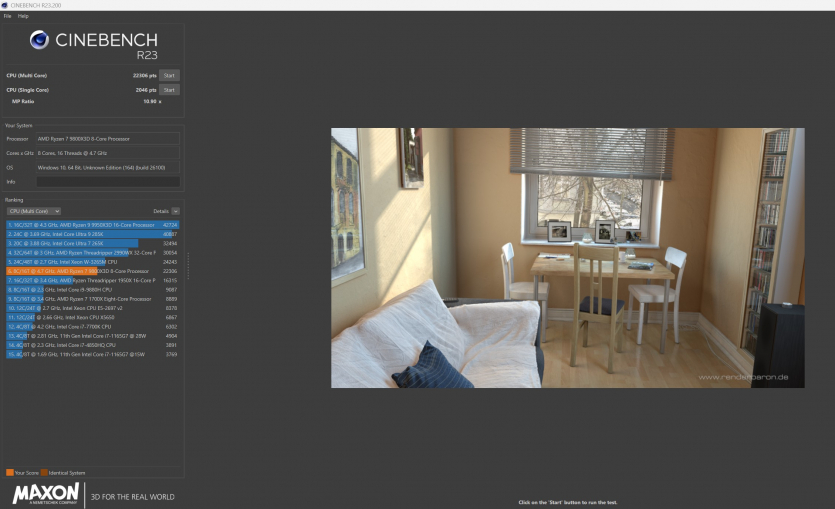

Ryzen 9 9950X3D домінує у багатопотокових сценаріях завдяки подвійній кількості ядер. У Cinebench R23 він набрав 42 724 бали у мультипотоковому тесті проти 22 306 у Ryzen 7 9800X3D, що майже вдвічі більше.

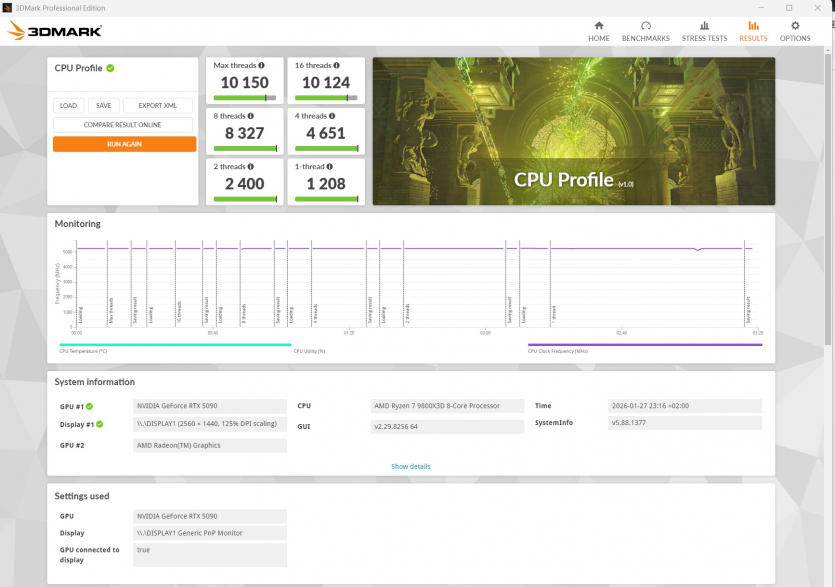

Схожа картина спостерігається у 3DMark CPU Max Threads (17 778 проти 10 150) та 7-Zip. Водночас в однопотокових навантаженнях різниця значно скромніша: у CPU-Z це 895 проти 810, а у GeekBench 6 відрив становить лише 4.5% (3 404 проти 3 256). У тестах D5 Render та Blender обидва процесори показали практично ідентичні результати.

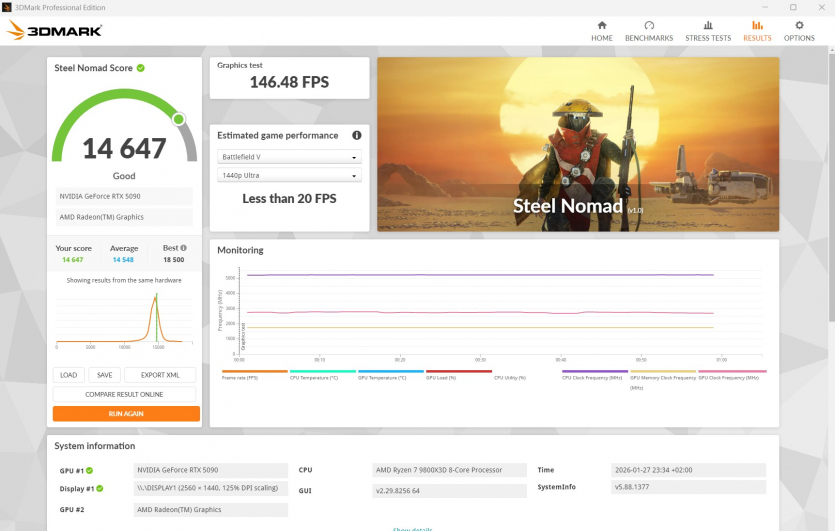

Ігрова продуктивність у 3DMark Steel Nomad виявилася майже однаковою для обох CPU (14 655 проти 14 647). Що й не дивно, адже для сучасних ігор більша залежність від відеокарти, а не процесора. У 3DMark Time Spy різниця помітніша (22 915 проти 18 976), оскільки цей тест активніше навантажує процесорну частину.

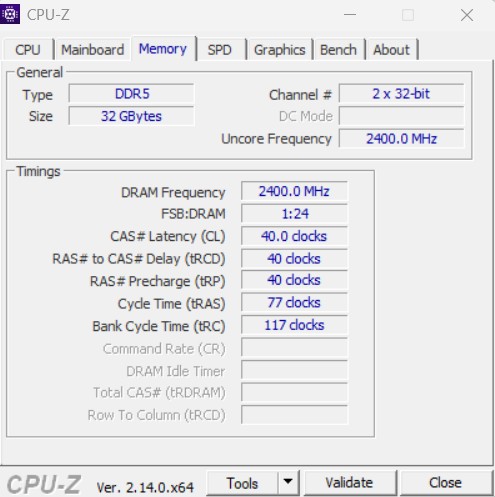

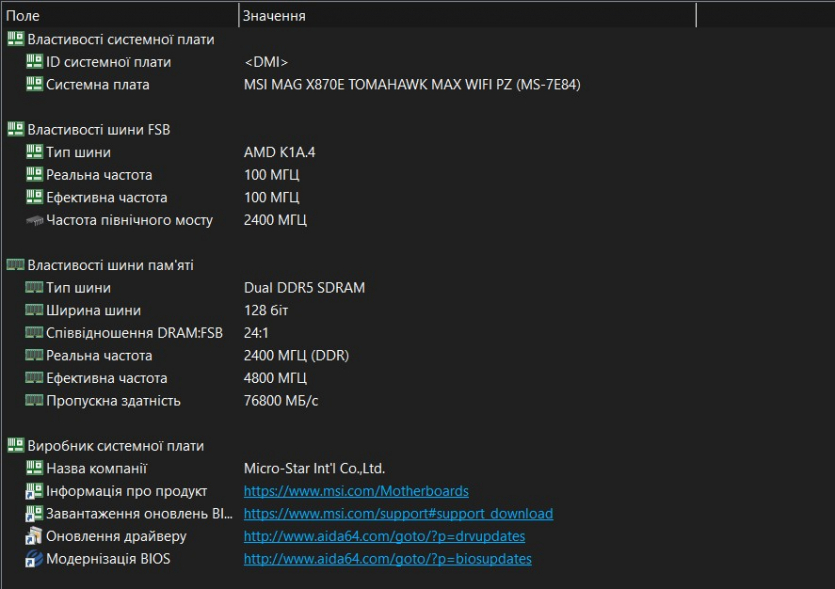

Цікаво, що у тесті пам’яті AIDA64 з увімкненим профілем XMP Ryzen 9 9950X3D показав значно вищу швидкість читання: 76 264 проти 58 889 МБ/с та копіювання: 69 012 проти 55 830 МБ/с, тоді як швидкість запису та затримки залишилися на схожому рівні. Все через особливості архітектури старшого процесора з двома CCD-кристалами.

Швидкість накопичувачів M.2 у слотах із підтримкою PCIe 5.0 явно прийдеться до вподоби поціновувачам швидких завантажень, хоча для повного завантаження Windows 11 знадобилося приблизно 26 секунд, а POST зайняв 12 секунд.

На жаль, для використання другого слота Gen5 на повній швидкості доводиться вимикати порти USB 4 через спільні лінії PCIe. За замовчуванням цей слот працює у режимі PCIe 5.0 x2, що все одно забезпечує пристойну пропускну здатність.

Роз’єми M.2 забезпечили наступні результати:

• PCIe 5.0 x4 — 13 625 МБ/с на читання і 13 158 МБ/с на запис (Samsung 9100 PRO 1TB);
• PCIe 4.0 x4 (через чипсет) — 6 898 МБ/с на читання і 6 749 МБ/с на запис (Kingston FURY Renegade 3D NAND TLC 4TB);

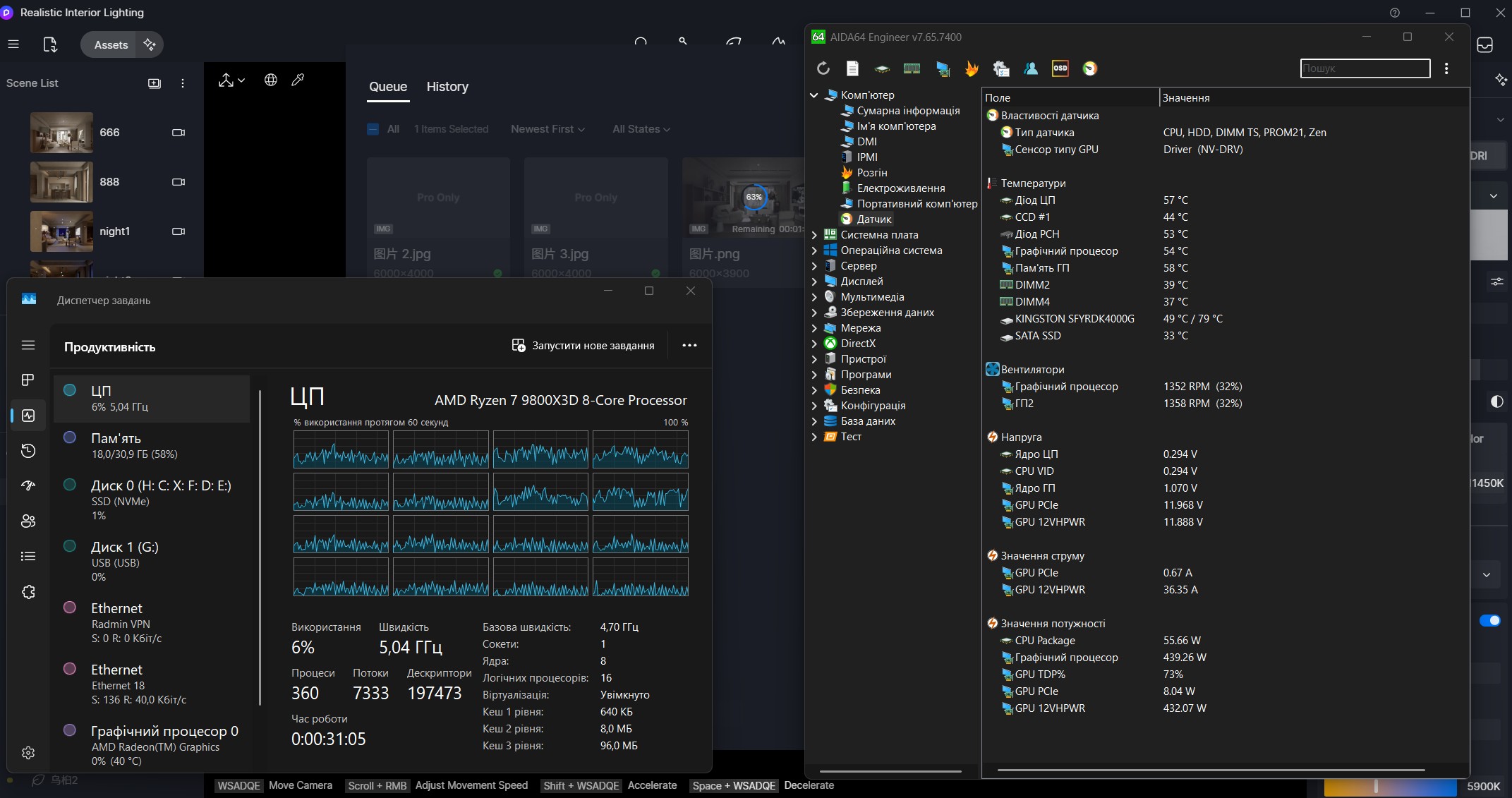

Енергоспоживання залежало від встановленого процесора. Ryzen 7 9800X3D у штатному режимі споживав близько 143 Вт, тоді як Ryzen 9 9950X3D міг перетинати 200-ватну позначку під повним навантаженням. Плата впевнено справлялася з обома CPU без жодних ознак нестабільності.

Температура VRM у MSI MAG X870E TOMAHAWK MAX WIFI PZ не перевищувала 61 °C навіть під годинним стрес-тестом. Найгарячішим місцем традиційно став радіатор чипсета, де фіксувалося 62 °C при тривалому навантаженні. Підсистема живлення з 14 фазами на 80 А кожна залишила значний запас потужності навіть для розгону.

Досвід використання

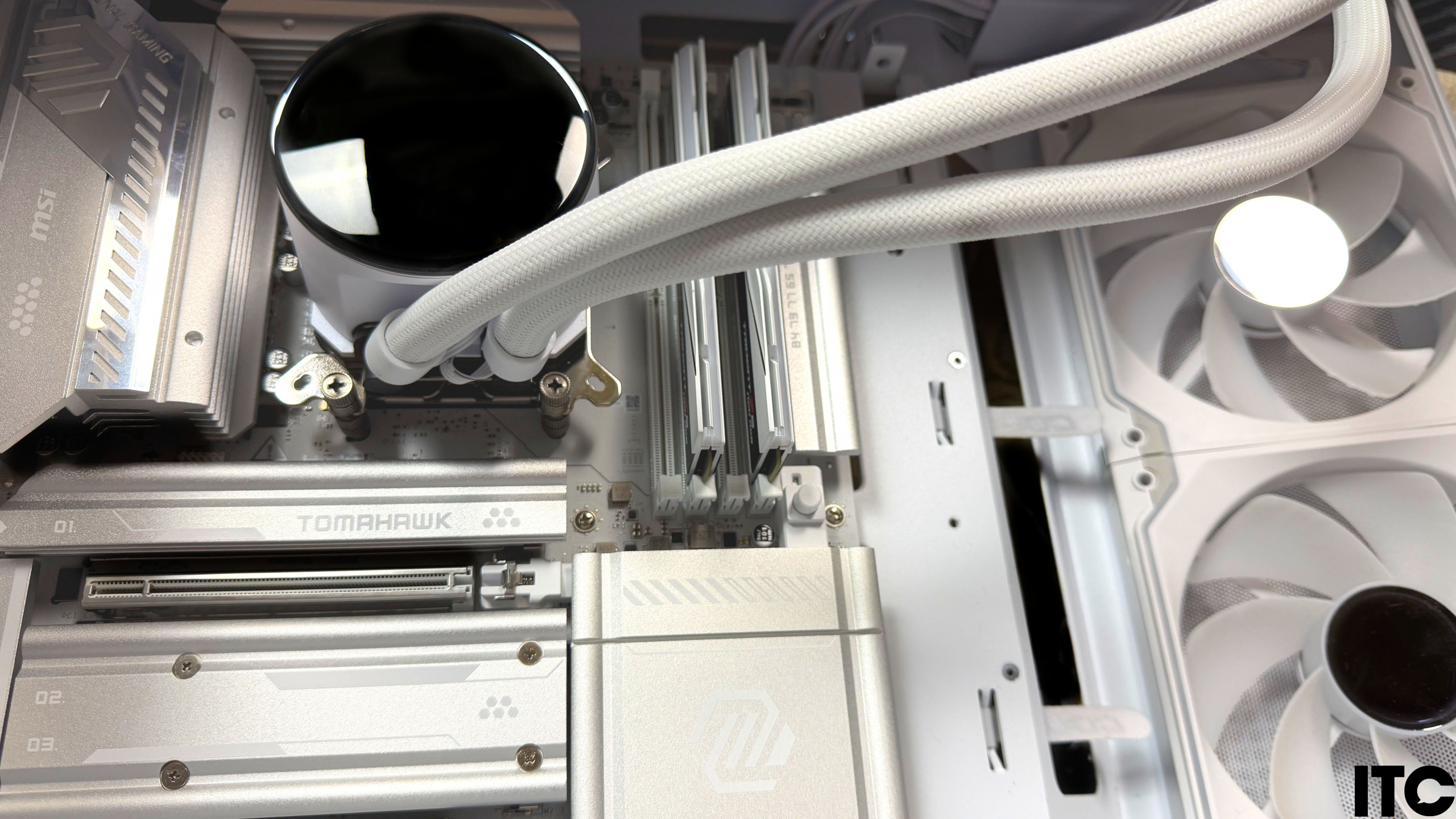

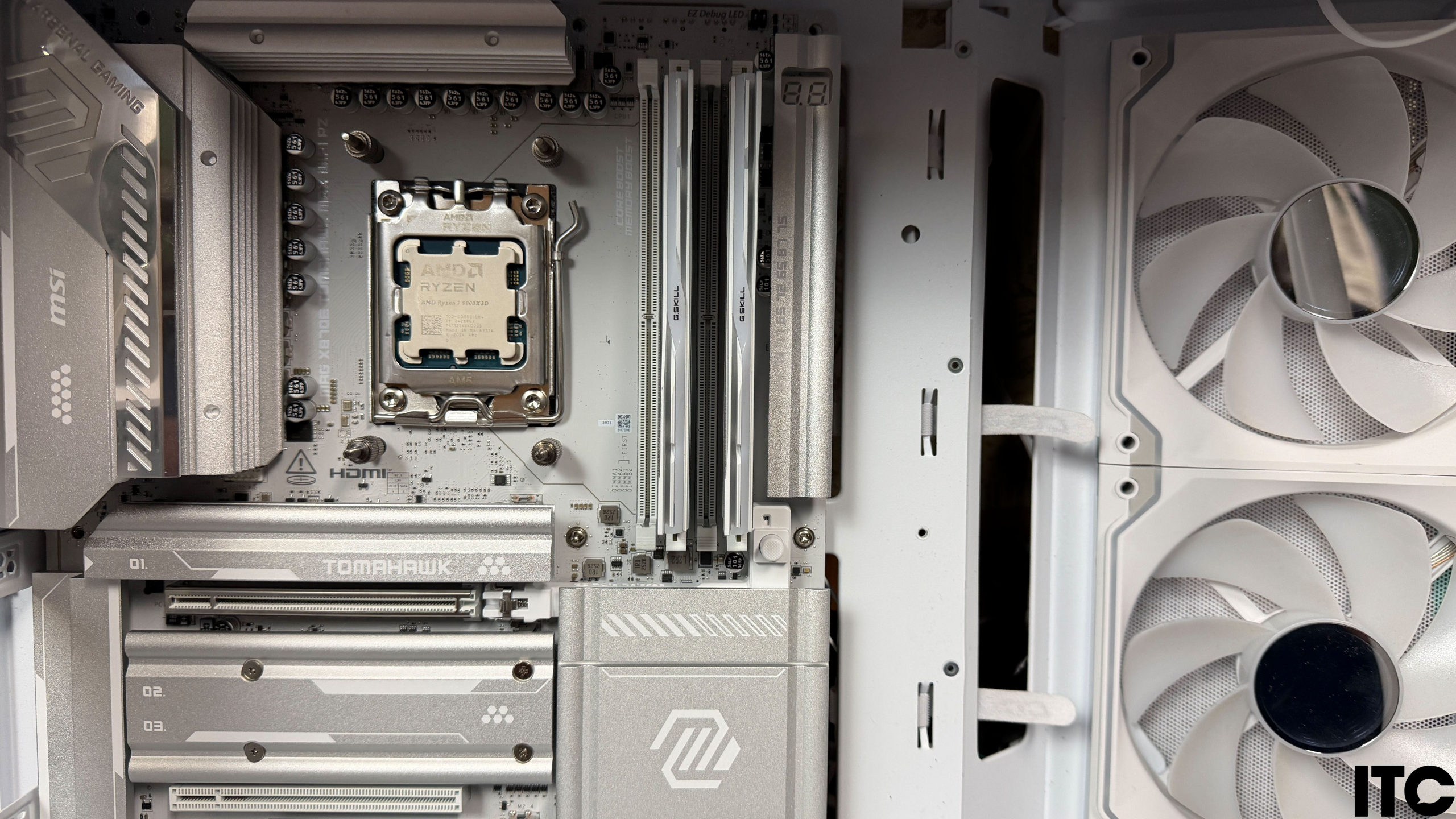

Збірка системи з MSI MAG X870E TOMAHAWK MAX WIFI PZ потребує PZ-сумісного корпусу, що є головною особливістю та водночас обмеженням цієї плати. Я використовував Cougar FV270 RGB WHITE, який отримав додаткову кастомізацію ANNIHILATION з 3D-друком й ручною художньою розмальовкою в стилі TLOU.

Після встановлення плати у сумісний корпус, лицьова сторона виглядає класно, не дратуючи зайвими кабелями, окрім, хіба що — живлення відеокарти.

Простір навколо сокета AM5 достатній для встановлення великих кулерів. Механізм EZ PCIE Release я вважаю все ще найзручнішим серед усіх вендорів. Це саме стосується й кріплення EZ M.2 Clip II для накопичувачів, які позбавляють необхідності возитися з монтажем.

Перший запуск та налаштування BIOS пройшли без проблем. Windows 11 мігрувала без збоїв. Стабільність системи під час тестів та повсякденного використання також не викликала жодних нарікань. Realtek ALC4080 забезпечує доволі приємний та чистий звук навіть на максимальній гучності, що є великим бонусом для вбудованого рішення.

Єдиний нюанс, який варто враховувати, стосується розподілу ліній PCIe між другим слотом M.2 Gen5 та портами USB 4. Перед збіркою варто уважно прочитати документацію та визначитися з пріоритетами: максимальна швидкість другого накопичувача або функціональність портів USB 4.

Ціна та конкуренти

MSI MAG X870E TOMAHAWK MAX WIFI PZ коштує  від 17 357 гривень. Вартість не всім “по кишені”, але така ціна сукупності технологій й X870E. Це лише трохи дорожче за звичайну версію MAG X870E TOMAHAWK WIFI, яка вже була на нашому огляді минулого літа. Різниця виглядає виправданою, якщо ви плануєте збірку з акцентом на акуратний кабель-менеджмент.

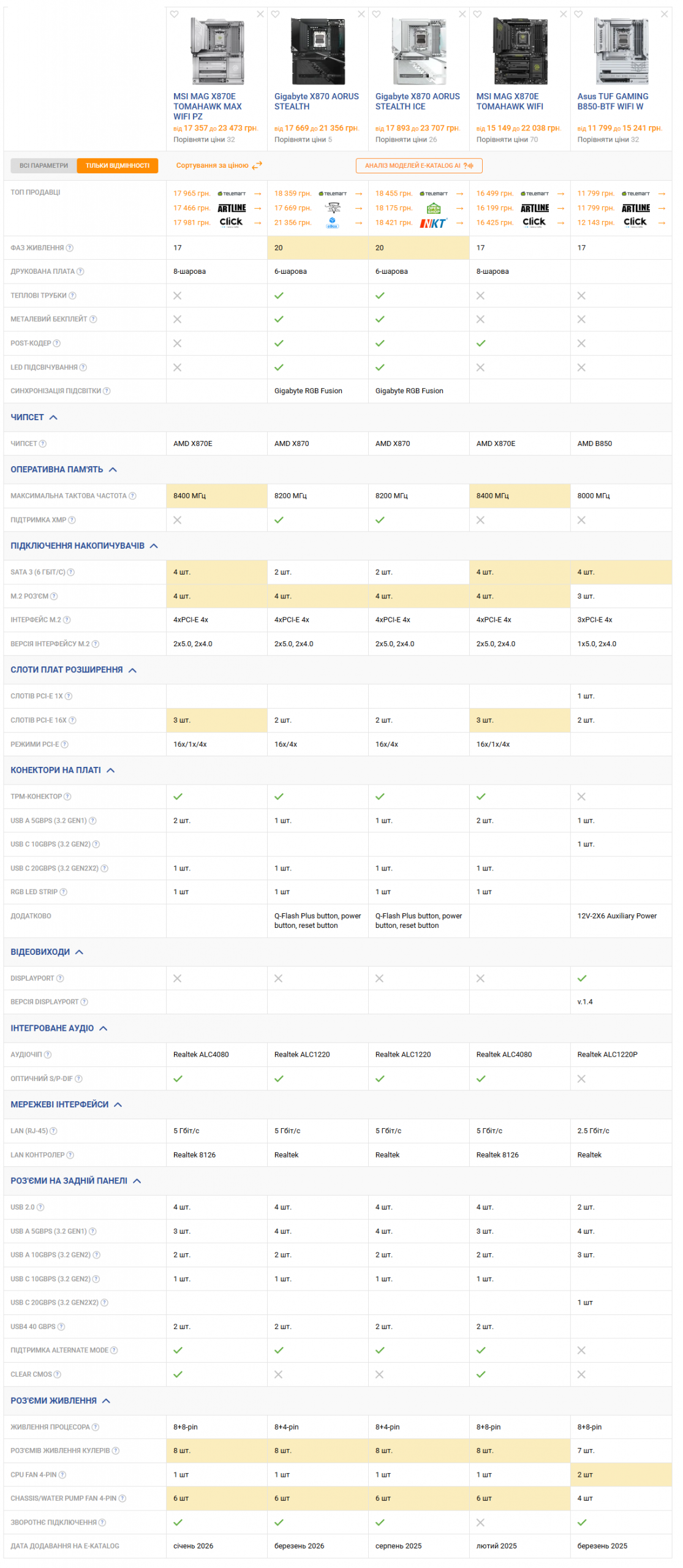

У цьому ціновому сегменті плата конкурує з кількома цікавими рішеннями: Gigabyte X870 AORUS STEALTH та Gigabyte X870 AORUS STEALTH ICE, які коштують трішки дорожче, але пропонують потужнішу силову базу та розширену систему охолодження.

Серед молодших рішень на B850 можна знайти плати на кшталт Asus TUF GAMING B850-BTF WIFI W з подібною елементною базою, але з меншою кількістю ліній PCI Express та іншою конфігурацією портів USB.

Якщо порівнювати з попереднім поколінням X670E, перехід на X870E не виглядає революційним. Підтримка нових процесорів та пам’яті доступна і на старих платах після встановлення “свіжого” BIOS.

Для власників X670E оновлення може бути невиправданим. Проте для тих, хто збирає нову систему з нуля та хоче отримати “чистий” вигляд без зайвих кабелів у зоні уваги, MAG X870E TOMAHAWK MAX WIFI PZ є гідним варіантом на ринку.
