Высокоуровневые материнские платы ASUS представлены несколькими линейками. Модели Deluxe, Workstation, SABERTOOTH, Rampage часто имеют схожие функциональность и возможности для настройки системы наряду с оверклокерским функционалом, но позиционируются в качестве основ для ПК разного плана. Rampage Extreme и Rampage Formula – визитная карточка ASUS в сегменте компонентов и «лицо» бренда The Republic of Gamers. В этом обзоре будет рассмотрена младшая из ROG-плат для LGA2011 – ASUS Rampage IV Formula.
Данным материалом мы продолжаем цикл статей, посвященных решениям на базе чипсета Intel X79 Express (LGA2011). Самые простые модели для этой платформы предлагаются примерно по $200, тогда как стоимость наиболее оснащенных достигает $450. В этом ключе варианты за $330–350 представляются нам наиболее сбалансированными. Именно такой на наш взгляд является в своем сегменте ASUS Rampage IV Formula. Эта модель существенно дешевле ультратопового решения – Rampage IV Extreme – но сохранила его ключевые особенности и функциональные элементы.
Содержание
Комплект поставки
Отметим, мы рассматриваем плату Rampage IV Formula/BATTLEFIELD 3, однако все сказанное полностью справедливо и для более ранней обычной версии.

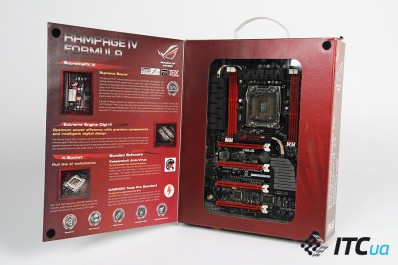

Она поставляется в коробке, выполненной в агрессивных красно-черных тонах, характерных для устройств серии ROG (The Republic of Gamers). На лицевой стороне размещен большой постер Battlefield 3, который не оставляет ни тени сомнений, что в коробке имеется диск с данной игрой. В раскрытом варианте можно взглянуть на материнскую плату, не доставая ее из упаковки.
Комплект поставки стандартный для плат такого уровня. Помимо традиционных руководства по эксплуатации, дисков с ПО и игрой, можно выделить мостик 3-Way SLI, резервный бекплейт (позволяет без проблем устанавливать на плату кулеры, совместимые с более старой платформой LGA1366) и USB-кабель для реализации функции ROG Connect.
Признаться, мы привыкли видеть больше интересных бонусов в комплекте поставки решений серии The Republic of Gamers, однако стоимость Rampage IV Formula полностью оправдывает текущий вариант.
Дизайн и особенности компоновки
Плата Rampage IV Formula выполнена в форм-факторе ATX и в отличии от некоторых топовых решений поместится в любом полноразмерном системном блоке. Характерные черный текстолит и красные слоты отлично гармонируют друг с другом.
Одна из первых вещей, на которые обращаешь внимание – наличие на этой модели всего четырех слотов для оперативной памяти (хотя вряд ли для кого-то это будет критично). Пожалуй, такое решение продиктовано желанием разместить побольше функциональных элементов на обычной РСВ, в результате зона вокруг процессорного разъема получилась немного зажатой.
Для подключения 12-вольтовой линии питания используется всего один восьмиштырьковый разъем. Процессорный VRM охлаждается массивным спаренным радиатором.
Тепло от чипсета помимо основного рассеивается также дополнительным радиатором, расположенным между слотами PCI-Express и разъемом LGA2011.
Не самое удачное решение, поскольку оно несколько усложняет извлечение графических адаптеров и установку массивных систем охлаждения.
В верхнем правом углу находится «зона управления», представленная кнопками Power, Reset, POST-индикатором, переключателями экстремального режима работы платы (пригодится экспериментирующим с жидким азотом) и конфигуратором полноразмерных слотов PCI-Express. Рядом – точки для замера базовых питающих напряжений.
Один из примечательных элементов в нижней части платы – кнопка BIOS Switch, соседствующая с двумя микросхемами для хранения прошивки и позволяющая одним нажатием активировать необходимую, о чем дополнительно сигнализируют светодиоды.
Конфигурация слотов PCI-Express х16 оптимизирована для сбора четырехадаптерных конфигураций CrossFireX или SLI. Для дополниительных плат расширения имеется пара разъемов PCI-E x1.
Возле аудиоразъемов имеется коннектор питания (Molex), обеспечивающий дополнительную стабильность мощных видеокарт в разгоне и мульти-конфигурациях. Доступные режимы работы полноразмерных слотов – x16/x16+x16 (через один)/х16+х8+х16/х16+х8+х8+х8.
На Rampage IV Formula распаяно восемь SATA-портов: четыре SATA 6 Гб/с и два трехгигабитовых реализованы силами южного моста Intel X79, еще два SATA 6 Гб/с – контроллера ASM1061.
Рассматриваемая плата может похвастать весьма качественной аудиоподсистемой – SupremeFX III.
Обратите внимание на серебристый конденсатор, особо выделяющийся в этом районе РСВ – это высокоемкий твердотельный электролит, обеспечивающий максимальную фильтрацию помех по цепи питания звукового тракта.
На заднюю панель платы выведены следующие разъемы:
— один PS/2
— шесть USB 2.0
— четыре USB 3.0
— два eSATA
— RJ45
— оптический S/PDIF и восемь разъемов аудиоджек
— кнопки ClearCMOS и ROG Connect
В работе
Поскольку скоростные возможности рассматриваемой модели находятся на одном уровне с показателями других плат на базе чипсета X79 Express (при установке аналогичных настроек подсистемы памяти), мы традиционно ограничились серией тестов, направленных на выяснение возможностей управления системой, температурных показателей и нюансов работы ПК в реальных условиях.
UEFI-оболочка Rampage IV Formula характерна для устройств ROG-серии. Диапазон регулировки питающих напряжений вполне достаточен даже для экстремальных оверклокеров, поэтому рядовым пользователям волноваться точно не о чем. Отметим наличие нескольких вариантов автоматического разгона системы, реализованные инженерами ASUS:
Раздел тонкой настройки подсистемы памяти откровенно радует, тогда как остальные разделы прошивки вполне стандартны.
Первым делом мы приступили к тонкой настройке и разгону системы. Отметим, рассматриваемая модель оказалась достаточно непредсказуемой в этом плане – для достижения результатов, аналогичных полученным на базе ранее рассмотренной нами SABERTOOTH X79, понадобились чуть больше времени и игры с подбором ключевых параметров. 4934 МГц – итог стабильной работы процессора по частоте.
Тестовый комплект оперативной памяти после многочисленных «плясок с бубном» таки удалось «завести» при делителе 2400 МГц (отлично!), предельная достигнутая частота — 1215 (2430 МГц). По всей видимости, ограничителем дальнейшей устойчивой работы системы стал оверклокерский потенциал используемой ОЗУ.
Максимальная температура, до которой нагрелись радиаторы силовой подсистемы – 47 °С. Чипсет оказался немного прохладнее – 43,5 °С. Впрочем, это вполне комфортные значения для пассивных СО, лишенных какого-либо дополнительного обдува.
Отдельно хотелось бы отметить функцию ROG Connect. Она позволяет в реальном времени управлять системой на базе Rampage IV Formula с другого компьютера (ноутбука). Частоты и другие параметры работы ПК в определенных пределах можно менять даже во время прохождения тестов (очень полезная возможность для тех, кто занимается разгоном и собирается выжать все из имеющихся комплектующих).
Напоследок – фото рассматриваемой платы в темноте:
Красная «дорожка» в районе звукового кодека и логотип ROG выглядят завораживающее, а обилие дополнительных светодиодных индикаторов допускает использование этой платы в моддерских ПК даже без применения ламп подсветки.
В начале материала мы упомянули, что Rampage IV Formula ($340) обойдется гораздо дешевле, чем Rampage IV Extreme ($430). Чем же обусловлена столь значительная разница в цене? Младшая плата выполнена в обычном форм-факторе (АТХ, 30,5×24,4 см), тогда как старшая имеет габариты 30,5×27,2 см (ЕАТХ). Она лишена Bluetooth-контроллера, одного слота PCI-Express x16 («экстремальная» плата позволяет оптимально объединять три видеокарты с массивными системами охлаждения), встроенного термометра для подключения внешних термопар, контроллера OC Key. На Rampage IV Formula нет возможности регулировать напряжения на видеокартах ASUS с помощью технологии VGA Hotwire. На РСВ разведены только четыре разъема для ОЗУ. Критичны ли эти упрощения? Для оверклокеров, серьезно увлекающихся разгоном – возможно. Однако большинству продвинутых пользователей они точно ни к чему, а если вспомнить о разнице в цене, перспективы рассматриваемой модели весьма радужны. А $90–100 например можно потратить на более мощную видеокарту или хорошую СО. В то же время ASUS Rampage IV Formula вобрала все лучшее, чем славятся решения серии ROG – оптимизированный дизайн, качественная звуковая подсистема, богатые возможности для управления системой и прецизионного разгона у нее есть в изобилии.
Итоги
Учитывая текущую стоимость, ASUS Rampage IV Formula на наш взгляд является одной из лучших плат для платформы LGA2011 – она обладает отлично подобранным набором характеристик и лишена отдельных дорогостоящих сугубо оверклокерских фишек. Эта модель станет отличной основой геймерского ПК, и в то же время позволит собрать функциональные рабочие конфигурации. Если же вам нужна еще и красивая плата – она точно вне конкуренции.
Понравилось
+ Стильный дизайн
+ Расширенная функциональность
+ Возможности управления системой и результаты разгона
+ Полная версия Battlefield 3 в комплекте (для модели с суффиксом /BATTLEFIELD 3)
+ Цена
Не понравилось
— Не обнаружены
Устройство для тестирования предоставлено компанией ASUS, www.asus.ua
Конфигурация тестового стенда
| Процессор | Intel Core i7-3930K |
| Кулер | Scythe MUGEN 3 |
| Видеокарта | ASUS HD7970-3GD5 (Radeon HD 7970) |
| Оперативная память | Kingston HyperX KHX2133C11D3K4/16GX (4×4 ГБ DDR3-2133) |
| Накопитель | Kingston SSDNow! V+ 64 GB |
| Блок питания | Seasonic Platinum SS-1000XP (1000 Вт) |
 |
ASUS Rampage IV FormulaУведомить о появлении в продаже |
| | Материнская плата |
| Разъем CPU | Socket 2011 |
| Чипсет | Intel X79 |
| Охлаждение чипсета | Радиатор(тепловые трубки) |
| Охлаждение VRM | Радиатор(тепловые трубки) |
| Встроенное видео | — |
| PCI | — |
| PCI Express x4 | — |
| PCI Express x1 | 2 |
| Графич. интерфейс | 4хPCI-E 3.0 x16(х16, х16+х16, х16+х8+х16, х16+х8+х8+х8) |
| DIMM | 4xDDR3 |
| IDE (Parallel ATA) (чипсет/доп. контроллер) | — |
| Serial ATA (чипсет/доп. контроллер) | 4/- |
| SATA Revision 3.0 (чипсет/доп. контроллер) | 2/2 |
| Основные разъёмы питания | 24+8 |
| Дополнительное питание | 4-pin (Molex) |
| FAN | 8 |
| S/PDIF | +(выход) |
| Aудиокодек | SupremeFX III (7.1) |
| Ethernet | Intel (GbE) |
| SATA | — |
| SATA Revision 3.0 | ASMedia ASM1061 |
| PATA | — |
| IEEE 1394 (FireWire) | — |
| USB 3.0 | ASMedia 1042 |
| LAN | 1 |
| eSATA Rev. 2.0 | — |
| eSATA Rev. 3.0 | 2 |
| Audio | 6 |
| S/PDIF-Out (Coaxial/Optical) | -/+ |
| Thunderbolt | — |
| Выходы для монитора | — |
| USB 1.1/2.0 | 6/3(6 портов)/- |
| USB 3.0 | 4/2(4 порта)/- |
| IEEE 1394 (FireWire) | — |
| COM | — |
| Game/MIDI | — |
| LPT | — |
| IDE | — |
| SATA интерфейсный/питание, устройств | 8/- |
| Форм-фактор | ATX, 305х244 мм |
| Поддержка двух и более видеокарт | Nvidia 4-Way SLI или AMD 4-Way CrossFireX |
| Поддержка RAID | RAID 0, 1, 5, 10 |
| Адаптер Wi-Fi | — |
| Поддержка UEFI | да |
| Разное | Один порт PS/2 для клавиатуры или мыши; разъем X-Socket с поддержкой кулеров для LGA1366; система управления энергопотреблением Extreme Engine Digi+ II; модуль Bluetooth V2.1+EDR; подсистема питания 8 -phase CPU power design, 3 -phase VCCSA power design, 2 + 2 phase DRAM power design; мосты 3-Way SLI, SLI и CrossFire(кабель) в комплекте |
