Німецький оверклокер Роман Хартунг, відомий в YouTube як der8auer, примудрився подати 750 Вт на відеокарту Asus ROG Matrix RTX 5090 лише через 12V-2×6, котрий зазвичай обмежений 600 Вт.

Експериментатор не робив шунтування резистора і не модифікував BIOS відеокарти (який офіційно підтримує 800 Вт), але, звісно, без апаратних змін не обійшлося. Щоб подати 800 Вт на відеокарту, за штатною схемою, потрібні обидва роз’єми: 12V-2×6 та BTF edge від материнської плати з адаптером GC-HWPR — інакше тільки 600 Вт.

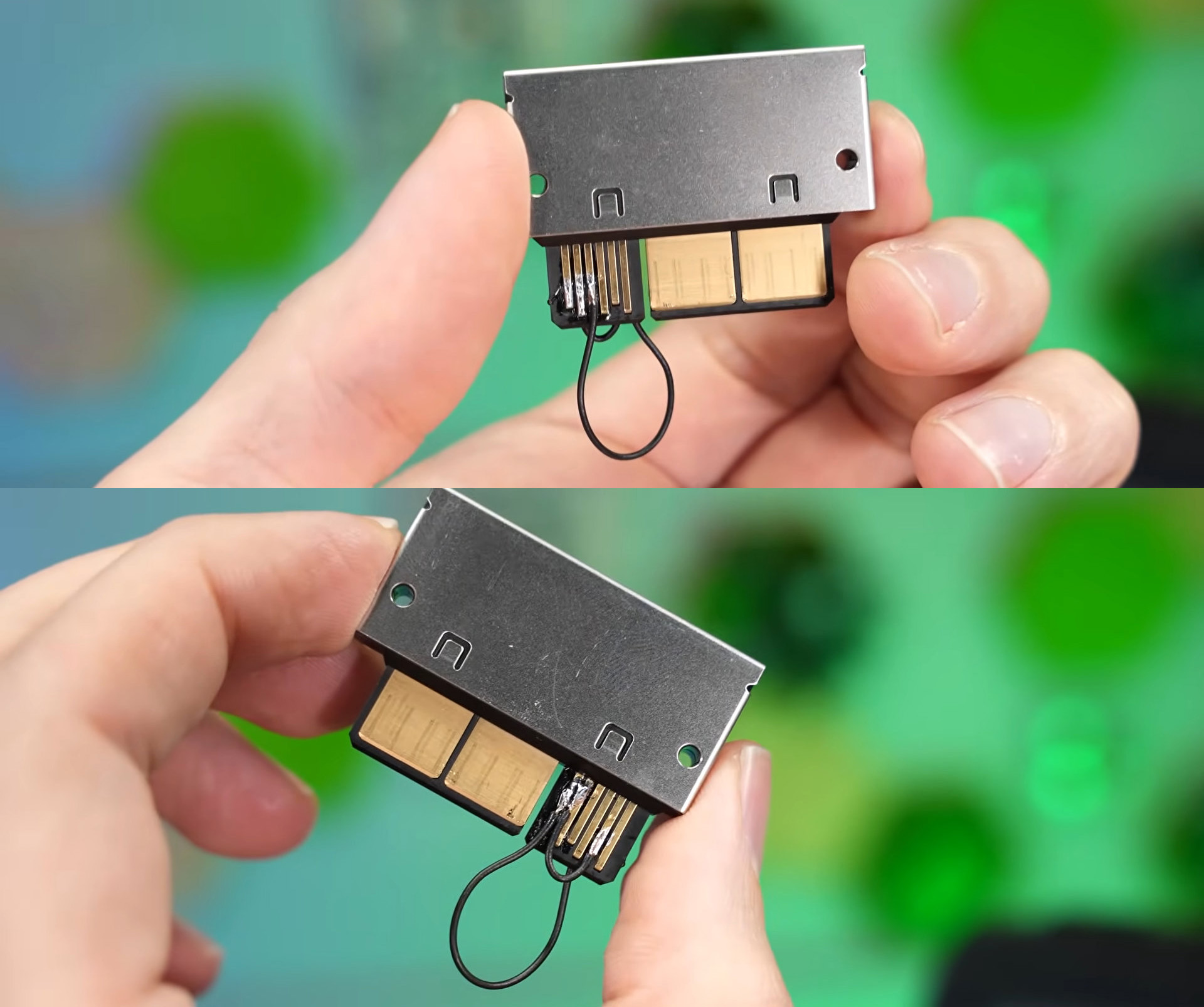

Першим кроком було замкнути контакти адаптера, щоб імітувати підключення материнської плати. Для цього der8auer з’єднав короткий контакт “присутності” та “землю”. Так відеокарта отримала фальшивий сигнал про приєднання материнки, але цього все ще недостатньо для збільшення живлення.

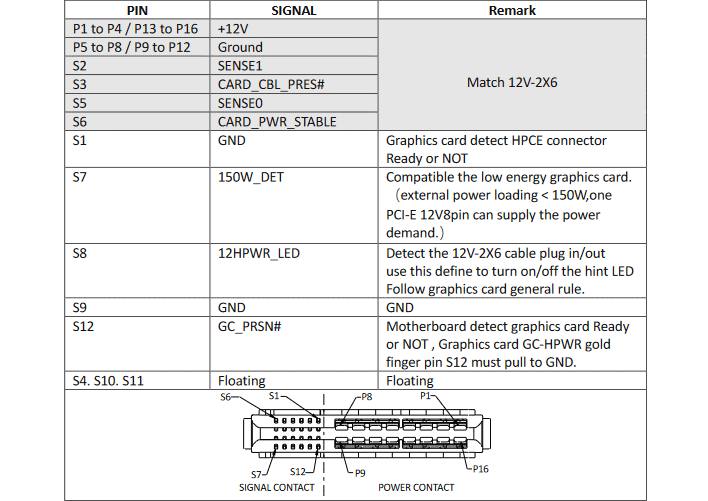

Вимірюючи опір між контактами 12V-2×6 та меншими контактами BTF, Роман відстежив дві лінії, що використовуються для розблокування вищого ліміту потужності та з’єднав їх відповідним чином. В результаті роз’єм BTF все ще не пропускає струм, але відеокарта карта тепер “вважає”, що живлення від BTF наявне, і вмикає конфігурацію 800 Вт.

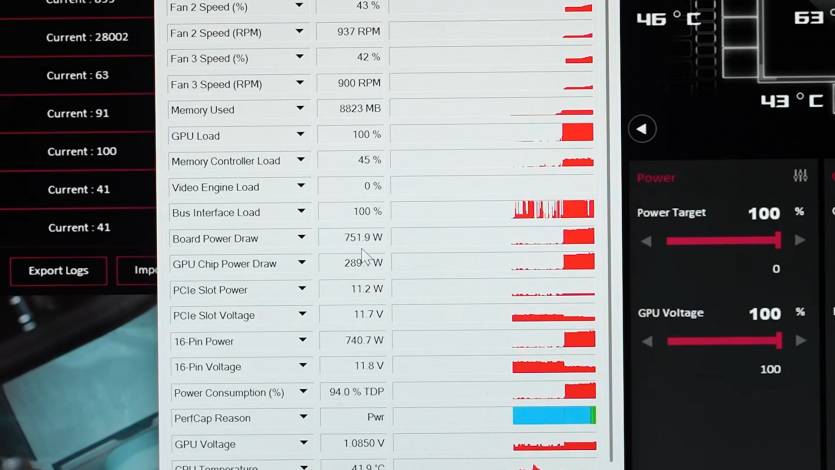

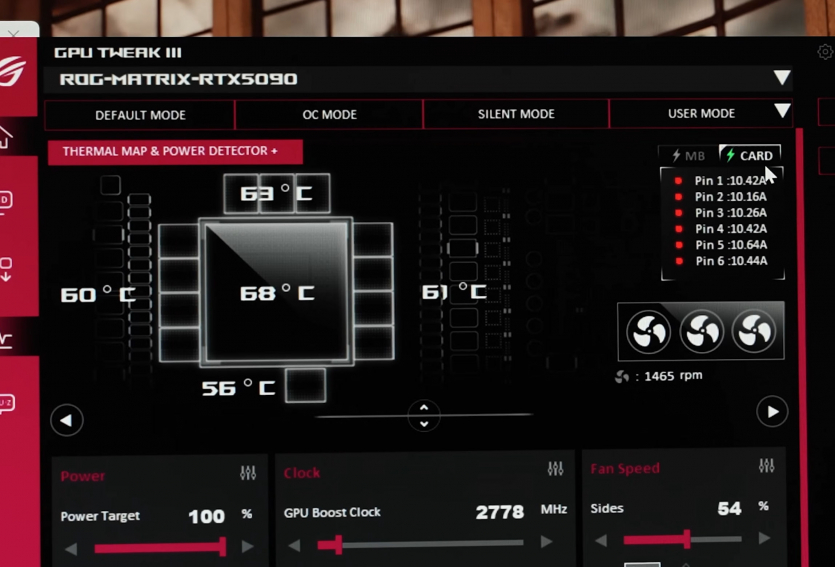

Після запуску цієї схеми GPU Tweak повідомила про потужність плати близько 700 Вт та пікову потужність приблизно 750 Вт, і все це через один кабель 12V-2×6. Струм на кожен контакт живлення перевищував 10 А, світлодіод стану роз’єму світиться червоним, і Роман зазначає, що кабель був теплий на дотик.

Оверклокер наголошує, що це технічний експеримент, а не рекомендація для використання, оскільки ця схема виводить як роз’єм, так і кабель далеко за межі їхніх специфікацій. Він навіть не тестував карту в 3DMark.

Це, мабуть, найризикованіший експеримент з відеокартою серед відомих, тому ITC теж приєднується до застереження не робити такого навіть з дослідницькою метою — як відомо, 12-контактні роз’єми відеокарт добре горять навіть без перевищення порогу у 600 Вт. Про всяк випадок нагадаємо, що відеокарта Asus ROG Matrix RTX 5090 коштує понад $4000, і спалити її було б дуже неприємно.

Джерело: VideoCardz
