Ныне все материнские платы для процессоров Coffee Lake основаны на Intel Z370. Собирая новый ПК с чипами Core 8-го поколения, нужно выбирать одну из моделей на топовом чипсете. За пять месяцев с момента анонса новой платформы производители подготовили множество устройств с различной функциональностью, оснащением и своими уникальными особенностями. Сегодня в фокусе нашего внимания полноформатная модель с воинственным, но лаконичным названием – MSI Z370 TOMAHAWK.

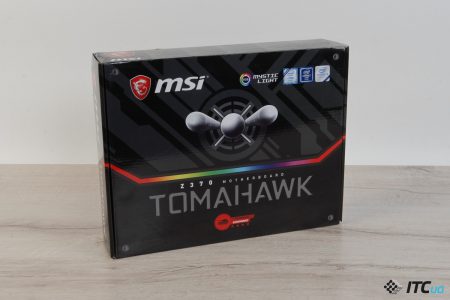

Комплект поставки

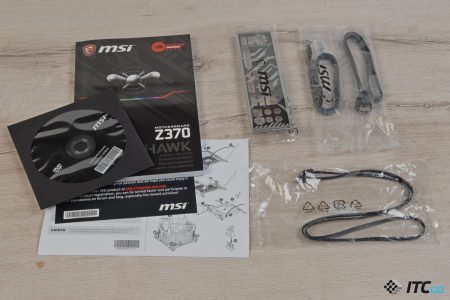

В комплекте с платой предлагается руководство пользователя, диск с драйверами и ПО, инструкция по установке, заглушка на заднюю стенку корпуса, пара интерфейсных кабелей SATA и удлинитель для подключения внешней RGB-ленты.
Дизайн и компоновка

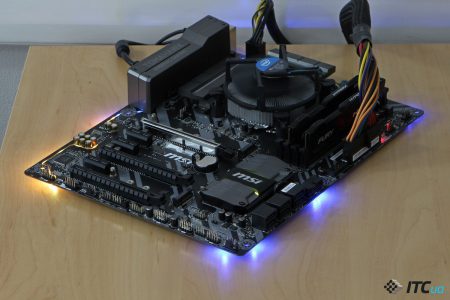

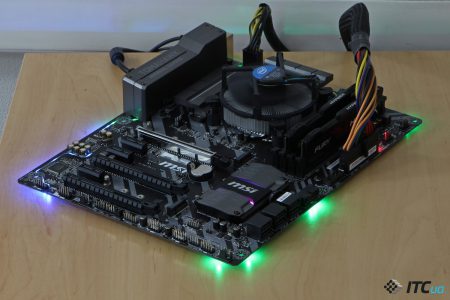

MSI Z370 TOMAHAWK соответствует формату ATX и имеет габариты 304×243 мм. На черной печатной плате присутствует декоративный белый окрас. Элементы системы охлаждения, а также пластиковый защитный кожух в области интерфейсной панели выполнены в графитовом цвете. В целом оформление неброское без ярких контрастных элементов. Что-то сразу подсказывает, что визуально «добирать» разработчики будут с помощью дополнительной подсветки.
Плата естественно основана на чипсете Intel Z370 и поддерживает все процессоры Coffee Lake. Напомним, что сейчас это семейство включает модели Core i7/i5/i3. Вскоре ассортимент чипов Core i5 расширится, а также будут добавлены самые доступные CPU с архитектурой Core 8-го поколения – Celeron G4xxx и Pentium Gold G5xxx.

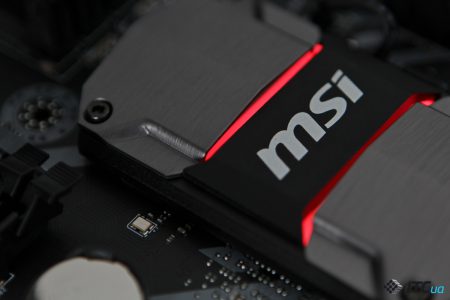

Силовая подсистема использует 10-фазную схему стабилизации питания. Применяется PWM-контроллер uP9598Q, потому очевидно разработчик задействует архитектуру с удвоением фаз питания. В качестве силовых сборок используются элементы QN3107 и QN3103. Для дополнительного охлаждения на MOSFET установлены радиаторные блоки средних размеров, которые закреплены винтами. В целом, судя по элементной базе, VRM позволит в разумных пределах поэкспериментировать с разгоном 6-ядерных чипов. Для подключения дополнительного питания предусмотрен один 8-контактный разъем.
MSI Z370 TOMAHAWK имеет 4 слота для установки модулей памяти, позволяя использовать до 64 ГБ ОЗУ. Для разъемов DIMM предусмотрен двухсторонний механизм фиксации планок. Заявлена поддержка режимов вплоть до DDR4-4000. В бесконечном списке проверенных и валидированных комплектов памяти на сайте производителя значится целых 825 позиций. При сортировке по рабочей частоте в топе оказываются наборы DDR4-4000.
Напомним, что официально для процессоров Coffee Lake указывается поддержка памяти DDR4-2400/2666, но платы на базе Intel Z370 позволяют использовать заметно более скоростные наборы или экспериментировать с разгоном имеющихся модулей.
Модель предлагает шесть слотов расширения – три полноформатных PCI Express x16 и такое же количество компактных PCI Express x1. Плата не позволяет разделять процессорные линии шины PCI Express 3.0, что определяет режимы работы представленных слотов. Первый полноформатный слот PCI Express всегда работает в режиме x16. Коннектор имеет металлическую обшивку для механического усиления, именно его рекомендуется использовать для установки видеокарты.
Второй полноформатный слот обслуживается чипсетом и может работать в режиме до x4 (зависит от конфигурации накопителей). Нижнему слоту PCI-E x16 выделена одна линия PCI-E 3.0, потому несмотря на габариты, разъем предназначен для карт расширения, которым достаточно пропускной способности до 1 ГБ/c.
Невозможность разделить процессорные линии в пропорциях х8+х8 автоматически исключает поддержку SLI. Это не назовешь большой потерей для платформы такого класса, особенно если учесть стоимость актуальных видеокарт с чипами NVIDIA, которые в принципе можно использовать в паре (GeForce GTX 1070 и выше). С конфигурациями CrossFireX проблем нет. Плата позволяет установить два графических адаптера с чипами AMD. Комбинации слотов х16+х4 достаточно для синхронизации пары видеокарт, вопрос лишь в общей эффективности такой связки.
Плата имеет шесть 4-контактных разъемов для подключения вентиляторов. Для всех коннекторов используются независимые каналы управления с помощью импульсной модуляции (PWM) или изменением напряжения питания (DC). При этом автоматическое определение способа регулировки не предусмотрено. При подключении вентиляторов необходимо в BIOS выбрать режим управления (PWM/DC). Изначально для разъемов процессорного кулера и помпы СВО задан режим PWM, для остальных – DC.
Приложение Command Center позволяет отслеживать только два температурных значения – общий нагрев платы и температуру процессора.
Любопытно, что в BIOS доступен также мониторинг датчика, расположенного в области элементов VRM, а утилиты типа AIDA64 или HWiNFO64 позволяют фиксировать нагрев чипсета. Если уж эти показатели можно получать, было бы хорошо иметь возможность настраивать систему охлаждения с учетом этих данных. Возможно производитель в дальнейшем откроет такую возможность.

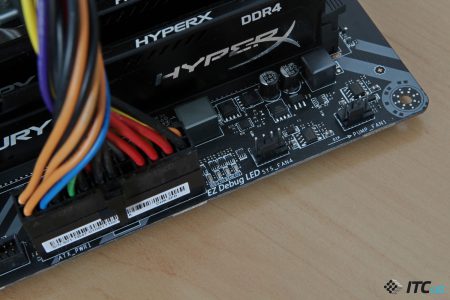

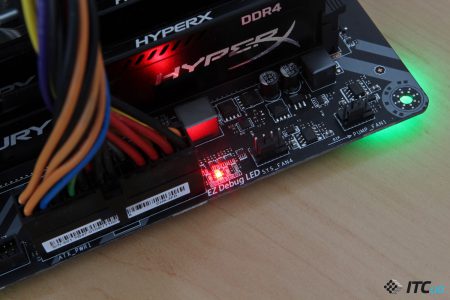

Материнские платы среднего класса не балуют изобилием дополнительных органов управления. Зачастую это уже изыски топовых моделей. В данном же случае важна цена и переплата за опции, которые с большой вероятностью вовсе не будут использоваться, попросту неуместна. Из полезных имеющихся «допов» выделим набор сигнальных светодиодов EZ Debug LED, позволяющих в экспресс-режиме выявить проблемный узел на этапе загрузки системы.

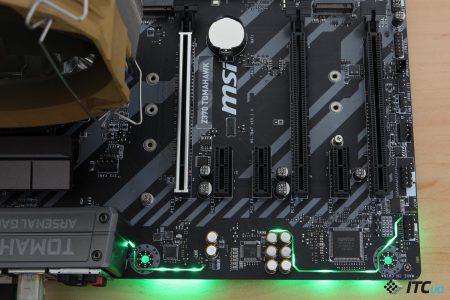

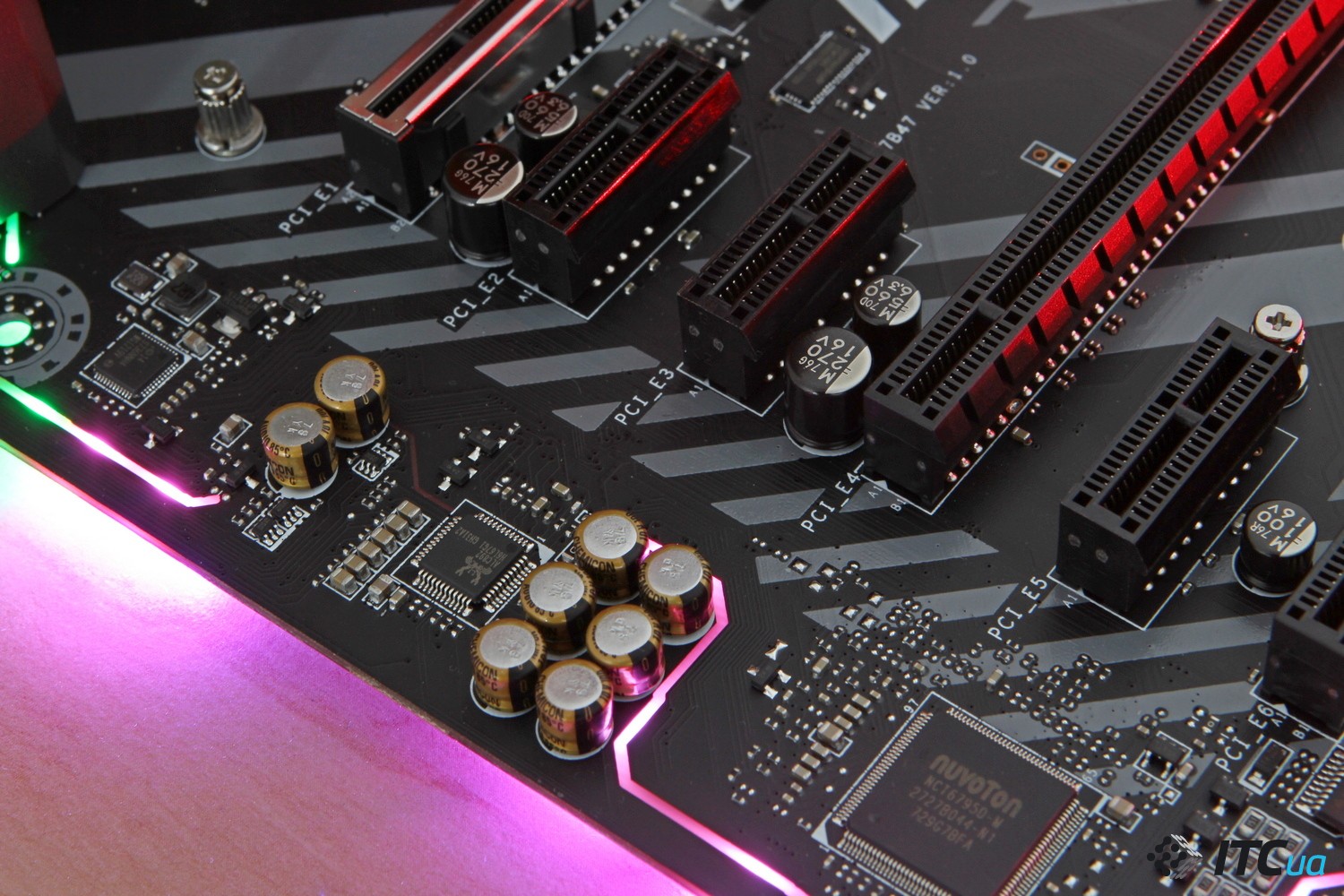

А вот без чего сейчас уже нельзя себе представить любую материнскую плату, так это без дополнительной подсветки. Здесь ее тоже в достатке. RGB-светодиоды установлены по периметру PCB c большей концентрацией в области звуковой подсистемы. Все светодиоды размещены с обратной стороны печатной платы, потому общая интенсивность свечения относительно небольшая.

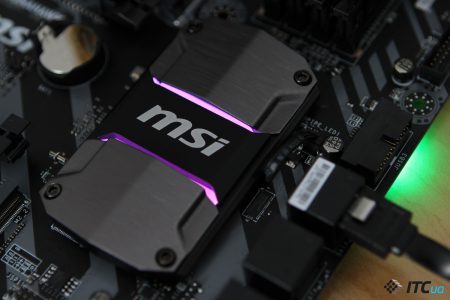

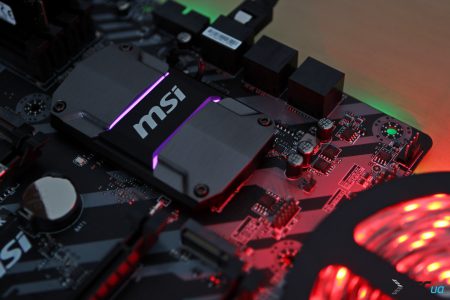

Отдельно подсвечен радиатор чипсета.

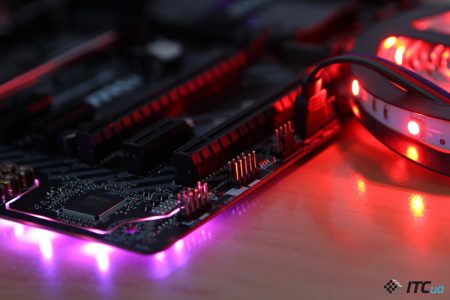

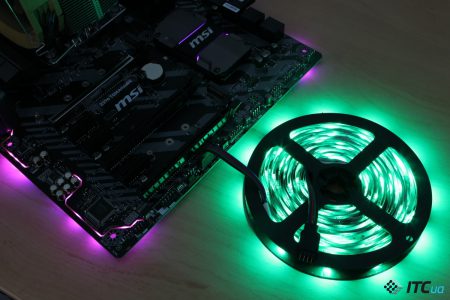

Если дополнительным светом захочется заполнить пространство внутри системного блока или вывести иллюминацию наружу, то на плате предусмотрен один 4-контактный разъем для подключения внешней светодиодной ленты.
Поддерживаются гирлянды из RGB-элементов 5050 c напряжением питания 12 В. Напомним, что в комплекте с платой поставляется 80-сантиметровый удлинитель, на случай если огоньки выводятся наружу. Терять полезную длину светодиодной ленты не придется.

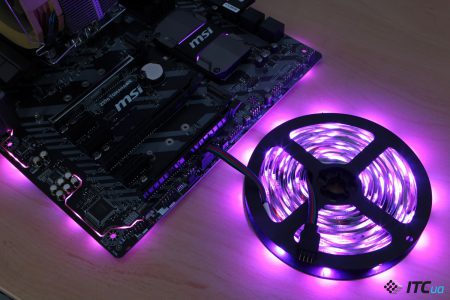

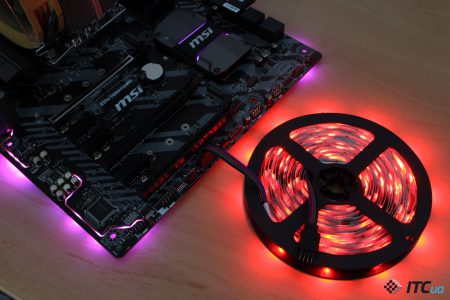

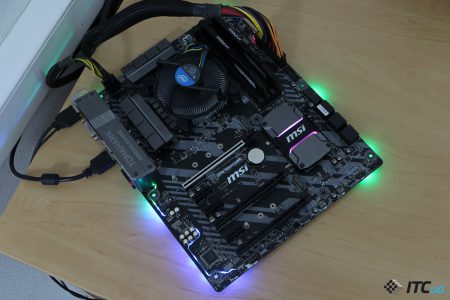

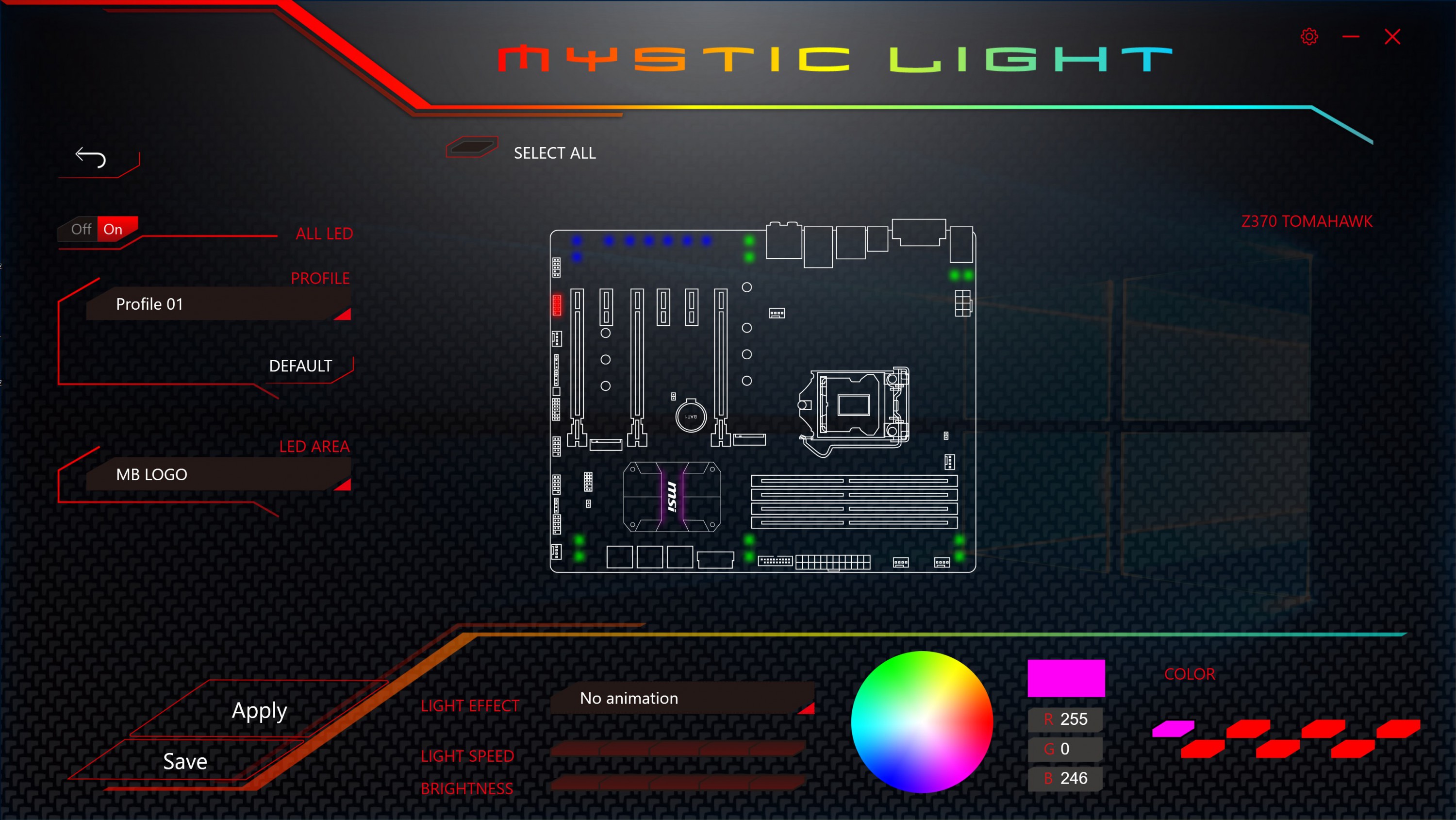

Для настройки системы подсветки используется приложение Mystic Light. Предусмотрено четыре независимых зоны – подсветка по периметру, радиатора чипсета, аудиоподсистемы и канал для внешней RGB-ленты.
Доступно более десятка различных режимов. Также поддерживается фирменная технология MSI Mystic Light Sync для синхронизации подсветки различных компонентов платформы и периферийных устройств.

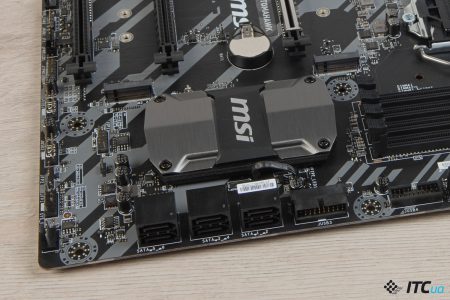

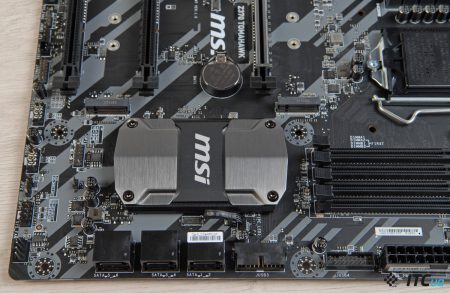

Плата предлагает интересные возможности для настройки накопительной подсистемы. Модель оснащена шестью портами SATA (правая кромка PCB) и парой M.2 (22110+2280). Оба разъема M.2 позволяют использовать как PCI-E-накопители, так и SATA.
Чипсет Intel Z370 предлагает в общем 6 каналов SATA, что следует учитывать, планируя систему накопителей. Например, если использовать два SATA-накопителя в формате M.2, то будет деактивировано соответствующее количество из доступных отдельных портов. Вряд ли на практике пригодится подобная схема, но в данном случае она возможна. Зачастую, при наличии на плате двух портов M.2, только в один из них можно установить SATA-накопитель. Здесь же поддерживается конфигурация с двумя такими устройствами. Не то, чтобы это было преимуществом, скорее особенность конкретной модели.
Оснащая плату скоростными SSD c передачей данных по PCI-E, лучше начать с M.2, расположенного в центральной части платы (M2_1). Если занять подобным накопителем второй порт (M2_2), будет деактивирован средний полноформатный слот расширения PCI-E, работающий в режиме x4. В оба слота M.2 также можно «зарядить» ускорители Intel Optane, если таковым найдется место в вашей системе.
MSI Z370 TOMAHAWK получила дополнительный контроллер USB 3.1 Gen2. Плата оснащена чипом ASMedia ASM3142, предлагающим два порта с пропускной способностью до 10 Гб/c. В данном случае оба коннектора выведены на интерфейсную панель. Один разъем имеет вид USB Type-A, второй – компактный симметричный USB Type-C.
Что касается USB 3.0, или как их еще любят обозначать производители – USB 3.1 Gen1, то здесь разработчики полагаются на возможности Intel Z370. Четыре соответствующих порта размещены на внешней панели, два внутренних коннектора позволяют вывести на стенку корпуса еще четыре USB 3.0. Во всех случаях используются прямые чипсетные линки без дополнительных хабов-разветвителей.
Если упоминать о USB 2.0, то два соответствующих порта выведены на интерфейсную панель, тогда как пара внутренних колодок потенциально дают еще четыре соответствующих порта.
За сетевые возможности платы отвечает гигабитный контроллер Intel i219-V, раскрывающий потенциал чипсета.
Для звуковой подсистемы используется 8-канальный чип Realtek ALC892. Область аудиотракта отделена от основного массива PCB, а в цепи используются специализированные японские емкости от Chemicon.
Формально здесь уже не помешал бы топовый кодек Realtek, хотя любители кристально чистого звука в любом случае предпочтут дискретное решение.
С обратной стороны печатной платы минимум дополнительных элементов. Здесь хорошо просматривается изолирующая дорожка, отделяющая звуковой тракт, а также видны крепежные винты всех элементов системы охлаждения и даже декоративной крышки над интерфейсной панелью.
На самой интерфейсной панели размещены комбинированный PS/2, два порта USB 2.0, четыре USB 3.0, а также пара скоростных USB 3.1 Gen2 (Type-A + Type-C) и розетка Ethernet. Отметим, что производитель не использует цветовую маркировку внутренних вставок, чтобы выделить 10-гигабитные порты USB.
Для подключения устройств отображения предусмотрены видеовыходы DVI-D и полноформатный HDMI. Для настройки акустики на панели имеется расширенный блок с пятью 3,5-миллиметровыми коннекторами и цифровым оптическим S/PDIF.
В работе
С возможностями фирменной оболочки UEFI от MSI мы уже хорошо знакомы. Click BIOS 5 имеет своеобразную компоновку. В базовом режиме EZ Mode основные настройки можно выполнить с помощью одной лишь мыши. Advanced открывает все доступные опции.
Ключевые системные настройки расположены в разделе OC. На первый взгляд большая бесконечная «простыня» параметров на самом деле хорошо структурирована, потому долго искать нужную опцию не придется. Кроме того, раздел можно представить в двух режимах – Normal и Expert. В первом изначально открыт список наиболее актуальных параметров, во втором доступен полный перечень опций.
Напряжение питания процессора регулируется в диапазоне 0,6–1,55 В с шагом 0,005 В. По мнению разработчиков, значение в 1,36 В уже является критическим. После превышения этого порога, индикатор окрашивается в красный цвет. Используемые заявленные пределы очередной раз демонстрируют, что плата не претендует на роль платформы для серьезных оверклокерских экспериментов. Хотя для разгона с воздушными или жидкостными системами охлаждения даже таких значений хватит с избытком.
Напряжение на модулях памяти изменяется в пределах 0,6–2,2 В с шагом 0,01 В. После превышения 1,4 В, индикатор подсвечивается красным. Отметим, что в режиме настроек Normal в закладке с конфигурацией DRAM изначально выделены ключевые параметры модулей, тогда как субтайминги и дополнительные настройки свернуты и скомпонованы по отдельным группам.
Для простого разгона процессоров с разблокированными множителями производитель предлагает механизм Game Boost, который можно активировать либо программно в одной из закладок приложения Command Center, либо в оболочке BIOS. В случае с Core i7-8700K прирост частот оказался минимальным.
Под нагрузкой на все вычислительные блоки процессор вместо штатных для этого режима 4300 МГц работал на 4400 МГц. Дополнительные 100 МГц погоды не сделают, хотя и достаются безвозмездно, причем без какой-либо угрозы по части стабильности или перегрева. Очевидно производитель решил предложить владельцам «синицу в руке» и самый простой способ выйти за пределы штатных условностей, а желающим большего можно лишь засучить рукава и уже в ручном режиме попытать оверклокерского счастья.
Наш экземпляр чипа берет 5000 МГц при 1,35 В, хотя эффективно охлаждать чип в таком режиме не позволяет внутренний термоинтерфейс процессора.
После разгона с повышением напряжения мы также замерили температурные показатели силового блока. Радиатор на элементах, установленных вдоль интерфейсной панели, после получасового стресс-теста AIDA64 прогревался до 50–52C. Фактические температуры MOSFET очевидно будут на 10–15С выше, то есть вполне в штатных пределах.
Материнские платы на чипсете Intel Z370 позволяют использовать скоростные модули памяти, значительно отклоняясь от официально поддерживаемых режимов. Кроме того, есть возможность поэкспериментировать с разгоном. Штатный тестовый набор DDR4-2666 HyperX Fury (HX426C15FBK2/16) ожидаемо взял характерную для нашего комплекта планку DDR4-3100. Кроме того, во время подготовки материала у нас также оказался комплект еще более скоростной памяти G.Skill FlareX F4-3200C14D-16GFX (2×16 ГБ, CL14, DDR4-3200).
Нам удалось получить стабильную работу комплекта в режиме DDR4-3500 (16-18-18-38), повысив питающее напряжение с 1,35 до 1,4 В.
С повышением эффективной частоты, увеличилась и пропускная способность памяти. Порядка 50 ГБ/c в двухканальном режиме – приятные даже для глаза цифры.
